ローラコンベヤ　型式の見方（Sシリーズ）

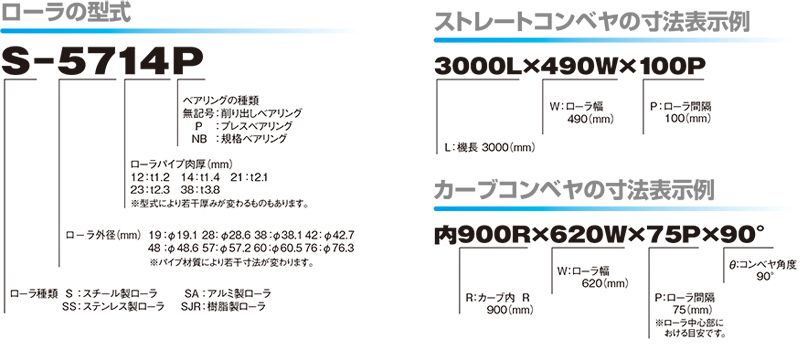

ローラコンベヤ　型式の見方　スチール製グラビティローラコンベヤ(Sシリーズ)

ローラコンベヤ　仕様一覧表（Sシリーズ）

■ スチール製ローラコンベヤ

荷重	ローラ径	ローラコンベヤ型式	ローラ単体型式（※補修部品名）	ローラ仕様					ローラ幅		標準軸仕様				フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高	特徴・用途
				外径（φ）	肉厚（ｔ）	軸穴（φ）	表面めっきの有無	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	表面めっきの有無	高さ×幅×肉厚	材質	表面処理	L				カーブ内R900	ピッチ P（※注記1）	（ローラ上面） H
				外径（φ）	肉厚（ｔ）	軸穴（φ）	表面めっきの有無	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	表面めっきの有無	I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	カーブ内R900	ピッチ P（※注記1）	（ローラ上面） H
軽軽	φ12	S-1216NB	S-1216NB	12.0	1.6	5.0	○	685ZZ	90・150・240 305・390	○	5（4.9）	丸棒	両ピン	×	［34×20×1.6	スチール	塗装	○	○	○	×	×	14・20・25	36	ローラ径φ12、小物部品搬送に適し、規格ベアリング・高耐久タイプ
軽軽	φ19	S-1912P	S-1912P	19.1	1.2	6.2	○	プレス	90・150・240 305・390・490	○	6（5.9）	パイプ	両ツブシ	×	［60×30×2.3	スチール	塗装	○	○	○	○	○	22・25・30	61.5	ローラ径φ19、軽量小物搬送に最適、安価タイプ
軽	φ25	S-2512P	S-2512P	25.4	1.2	8.2	○	プレス	90・150・240 305・390・490	○	8（7.9）	パイプ	両ツブシ	×	［60×30×2.3	スチール	塗装	○	○	○	○	○	27・37	63.7	ローラ径φ25、軽量小物搬送に最適、安価タイプ
軽	φ32	S-3212P	S-3212P	31.8	1.2	8.2	○	プレス	90・150・240・305 390・490・620	×	8（7.9）	パイプ	両ツブシ	×	［60×30×2.3	スチール	塗装	○	○	○	○	○	50・75・100	66	ローラ径φ32、軽量小物搬送に最適、安価タイプ
中軽	φ38	S-3812P	S-3812P	38.1	1.2	12.2	○	プレス	90・150・240・305 390・490・620・690	×	12（11.8）	パイプ	両ツブシ	×	［60×30×2.3	スチール	塗装	○	○	○	○	○	50・75・100	66	ローラ径φ38、中軽荷重で最も汎用性に富んだ安価タイプ
	φ38	S-3823NB	S-3823NB	38.1	2.3	12.0	○	6201Z ボス付	90・150・240・305 390・490・620・	○	12（11.8）	パイプ	両ツブシ	×	［60×30×2.3	スチール	塗装	○	○	○	○	○	50・75・100・150	66	ローラ径φ38の肉厚ｔ2.3タイプ、規格ベアリング静音、高耐久、樹脂製一体型ボス
	φ42	S-4214P	S-4214P	42.7	1.4	12.2	○	プレス	90・150・240 305・390・490 620・690・790	×	12（11.8）	パイプ	両ツブシ	×	［90×30×2.3	スチール	塗装	○	○	○	○	○	50・75・100・150	100	ローラ径φ42、中・軽荷重搬送に最適、安価タイプ
	φ48	S-4814P	S-4814P	48.6	1.6	12.2	○	プレス	90・150・240 305・390・490 620・690・790	×	12（11.8）	パイプ	両ツブシ	×	［90×30×2.3	スチール	塗装	○	○	○	○	○	50・75・100・150	95.8	ローラ径φ48、中・軽荷重搬送に最適、安価タイプ
中	φ48	S-4814NB	S-4814NB	48.6	1.6	12.0	○	6201Z ボス付	90・150・240 305・390・490 620・690・790	×	12（11.8）	パイプ	両ツブシ	×	［90×30×2.3	スチール	塗装	○	○	○	○	○	50・75・100・150	95.8	ローラ径φ48、規格ベアリング静音、高耐久、樹脂製一体型ボス
	φ57	S-5714P	S-5714P	57.2	1.4	12.2	○	プレス	90・150・240・305 390・490・620・690 790・890・990	×	12（11.8）	パイプ	両ツブシ	×	［90×30×2.3 （［90×30×3.2）	スチール	塗装	○	○	○	○	○	75・100・150	100	ローラ径φ57、中荷重用で最も汎用性に富んだ安価タイプ
		S-5714NB	S-5714NB	57.2	1.4	12.0	○	6201Z ボス付	90・150・240・305 390・490・620・690 790・890・990	×	12（11.8）	パイプ	両ツブシ	×	［90×30×2.3	スチール	塗装	○	○	○	○	○	75・100・150	100	ローラ径φ57、規格ベアリング静音、高耐久、樹脂製一体型ボス
		S-5721P	S-5721P	57.2	2.1	12.2	○	プレス	90・150・240・305 390・490・620・690 790・890・990	×	12（11.8）	パイプ	両ツブシ	×	［90×30×2.3 （［90×30×3.2）	スチール	塗装	○	○	○	○	○	75・100・150	100	φ57の肉厚ｔ2.1タイプ、耐衝撃性アップ、安価タイプ
		S-5721NB	S-5721NB	57.2	2.1	12.2	○	6201Z ボス付	90・150・240・305 390・490・620・690 790・890・990	×	12（11.8）	パイプ	両ツブシ	×	［90×30×3.2	スチール	塗装	○	○	○	○	○	75・100・150	100	φ57の肉厚ｔ2.1タイプ、耐衝撃性アップ規格ベアリング、静音、高耐久、樹脂製一体化ボス
	φ60	S-6023P	S-6023P	60.5	2.3	12.2	○	プレス	90・150・240・305 390・490・620・690 790・890・990	×	12（11.8）	パイプ	両ツブシ	×	［90×30×3.2 (［90×30×2.3)	スチール	塗装	○	○	○	○	○	75・100・150・200	101.7	φ60の中荷重用で汎用性に富んだ安価タイプ
		S-6023NB	S-6023NB	60.5	2.3	12.0	○	6201Z ボス付	90・150・240・305 390・490・620・690 790・890・990	×	12（11.8）	パイプ	両ツブシ	×	［90×30×3.2	スチール	塗装	○	○	○	○	○	75・100・150	101.7	φ60の肉厚ｔ2.3タイプ規格ベアリング、静音、高耐久、樹脂製一体化ボス
中重		S-6038N	S-6038N-16	60.5	3.8	16.2	○	削り出し	90・150・240・305 390・490・620・690 790・890・990	○	16（15.9）	パイプ	片ツブシ	×	［90×30×3.2 （［90×30×4.5）	スチール	塗装	○	○	○	○	○	75・100・150・200	101.7	ローラ径φ60の肉厚ｔ3.8、軸径φ16 重荷重用パイプめっき付
重	φ76	S-7638N	S-7638N	76.3	3.8	20.2	○	削り出し	150・240・305・390 490・620・690・790 890・990・1,090	○	20（19.91)	丸棒	両ピン	×	［90×30×4.5	スチール	塗装	○	○	○	○	○	100・150・200・300	100	ローラ径φ76の肉厚ｔ3.8、軸径φ20 重荷重用パイプめっき付

※パイプ肉厚はJIS規格により、最大12％程度マイナスになる場合があります。
※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。
フリーサイズに×印のものは、標準ローラ幅のみとなります。
※注記１．カーブは各ピッチ相当品になりますのでご注意ください。
ストレートコンベヤにおいて、実ピッチが異なる場合があります。「コンベヤ各部寸法フレーム加工寸法平均ピッチ」を参照してください。

■ ステンレス製ローラコンベヤ

荷重	ローラ径	ローラコンベヤ型式	ローラ単体型式（※補修部品名）	ローラ仕様					ローラ幅		標準軸仕様				フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高	特徴・用途
				外径（φ）	肉厚（ｔ）	軸穴（φ）	材質	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	材質	高さ×幅×肉厚	材質	表面処理	L				カーブ内R900	ピッチ P（※注記1）	（ローラ上面） H
				外径（φ）	肉厚（ｔ）	軸穴（φ）	材質	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	材質	I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	カーブ内R900	ピッチ P（※注記1）	（ローラ上面） H
軽軽	φ25	SS-2510	SS-2510	25.4	1.0	8.2	SUS304	プレス	90・150・240 305・390	○	8.0	パイプ	両ツブシ	SUS304	［60×30×2.0	SUS304	2B材	○	○	○	○	○	27・37	63.7	ローラφ25、軽量小物搬送に最適
中軽	φ38	SS-3810	SS-3810	38.1	1.0	12.2	SUS304	プレス	90・150・240・305 390・490・620・690	×	12.0	パイプ	両ツブシ	SUS304	［60×30×2.0	SUS304	2B材	○	○	○	○	○	50・75・100	66	ステンレスφ38 軽荷重用で汎用性に富んだ、安価タイプ
中軽	φ42	SS-4212	SS-4212	42.7	1.2	12.2	SUS304	プレス	90・150・240・305 390・490・620・790	×	12.0	パイプ	両ツブシ	SUS304	［90×30×2.0	SUS304	2B材	○	○	○	○	○	50・75・100・150	100	ステンレスφ42 中軽荷重用で安価タイプ

※パイプ肉厚はJIS規格により、最大12％程度マイナスになる場合があります。
※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。
フリーサイズに×印のものは、標準ローラ幅のみとなります。
※注記１．カーブは各ピッチ相当品になりますのでご注意ください。
　ストレートコンベヤにおいて、実ピッチが異なる場合があります。「コンベヤ各部寸法フレーム加工寸法平均ピッチ」を参照してください。

■ アルミ製ローラコンベヤ

荷重	ローラ径	ローラコンベヤ型式	ローラ単体型式（※補修部品名）	ローラ仕様					ローラ幅		標準軸仕様				フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高	特徴・用途
				外径（φ）	肉厚（ｔ）	軸穴（φ）	材質	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	表面めっきの有無	高さ×幅×肉厚	材質	表面処理	L				カーブ内R900	ピッチ P（※注記1）	（ローラ上面） H
				外径（φ）	肉厚（ｔ）	軸穴（φ）	材質	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	表面めっきの有無	I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	カーブ内R900	ピッチ P（※注記1）	（ローラ上面） H
軽軽	φ18	SA-1810	SA-1810	18.1	1.0	8.2	アルミ	プレス	100・150・200・250 300・400・500	○	8（7.9）	パイプ	両ツブシ	○	34×13	アルミ	アルマイト	○	○	○	×	×	20・25	34	ローラ径φ18 、小物部品搬送に適する
軽	φ42	SA-4218	SA-4218	42.5	1.6	6.2	アルミ	プレス	240・305 390・490	×	6（5.9）	丸棒	M6ネジ切り	○	［63×25×2.5/3.5	アルミ	アルマイト	○	×	○	○	○	50・75・100	72	φ42 アルミ製で軽量、軽量搬送に最適
軽	φ42	SA-4218M	SA-4218M	42.5	1.6	6.2	アルミ	樹脂ブッシュ	240・305 390・490	×	6（5.9）	丸棒	M6ネジ切り	○	［63×25×2.5/3.5	アルミ	アルマイト	○	×	○	○	○	50・75・100	72	φ42 アルミ製で軽量、軽量搬送に最適ベアリング部樹脂ブッシュタイプ

※フリーサイズに〇印のものは、製作可能幅範囲であれば、どの寸法も製作可能です。
フリーサイズに×印のものは、標準ローラ幅のみとなります。
※注記１．カーブは各ピッチ相当品になりますのでご注意ください。
ストレートコンベヤにおいて、実ピッチが異なる場合があります。「コンベヤ各部寸法フレーム加工寸法平均ピッチ」を参照してください。

■ 樹脂製ローラコンベヤ

荷重	ローラ径	ローラコンベヤ型式	ローラ単体型式（※補修部品名）	ローラ仕様					ローラ幅		標準軸仕様				フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高	特徴・用途
				外径（φ）	肉厚（ｔ）	軸穴（φ）	材質	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	表面めっきの有無	高さ×幅×肉厚	材質	表面処理	L				カーブ内R900	ピッチ P（※注記1）	（ローラ上面） H
				外径（φ）	肉厚（ｔ）	軸穴（φ）	材質	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	表面めっきの有無	I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	カーブ内R900	ピッチ P（※注記1）	（ローラ上面） H
軽軽	φ30	SJR-3018	SJR-3018	30.5	2.2	8.2	ABS	樹脂成形	90・150・240 305・390	○	8（7.9）	パイプ	両ツブシ	○	［60×30×2.3	スチール	塗装	○	×	○	○	○	50・75	65	φ30の樹脂製ローラ、スチール製フレームで軽量小物搬送に最適
	φ40	SJR-4023S	SJR-4023S	40.0	2.5	8.2	ABS	樹脂成形	240・305 390・490	○	8（7.9）	パイプ	両ツブシ	○	［63×25× 　2.5 3.5	アルミ	アルマイト	○	×	○	○	○	50・75・100	71	φ40の樹脂製ローラ、アルミフレームで軽量、軽量搬送に最適
	φ50	SJR-5028	SJR-5028	50.0	3.0	12.2	ABS	樹脂成形	90・150・240・305 390・490・620	○	12（11.8）	パイプ	両ツブシ	○	［90×30×2.3 （［90×30×3.2）	スチール	塗装	○	×	○	○	○	75・100・150	96.5	φ50の樹脂製ローラ、スチール製フレーム

■ テーパーローラコンベヤ

荷重	カーブ内R （R）	ローラコンベヤ型式	ローラ単体型式（※補修部品名）	ローラ仕様					ローラ幅		標準軸仕様				フレーム仕様			標準ローラ間隔	機高	特徴・用途
				小径側（φ）	大径側（ｔ）	軸穴（φ）	材質	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	表面めっきの有無	高さ×幅×肉厚	材質	表面処理	ピッチ P（※注記1）	(ローラ上面） H
				小径側（φ）	大径側（ｔ）	軸穴（φ）	材質	ベアリング	標準ローラ幅（公称）W	フリーサイズ	軸径（φ）公称（実寸）	形状	加工	表面めっきの有無	I×K×t	材質	表面処理	ピッチ P（※注記1）	(ローラ上面） H
中軽	220	S-TC220	S-TC220	31.3	60.5	12.0	鉄（めっき付）	規格/削り出し	200	×	12（11.8）	パイプ	半月	×	［90×30×3.2	スチール	塗装	50・75・100	94	カーブ内R220用最小内R
	320	S-TC320	S-TC320	31.2	60.5	12.0	鉄（めっき付）	規格/削り出し	300	×	12（11.8）	パイプ	半月	×	［90×30×3.2	スチール	塗装	50・75・100	94	カーブ内R320用
	500	S-TC500A	S-TC500A	42.7	テ \| パ \| ロ \| ラコンベヤ参照	12.2	鉄（めっき付）	削り出し	305・390・490 620・690	×	12（11.8）	パイプ	半月	×	［90×30×3.2	スチール	塗装	75	100	カーブ内R500用
	700	S-TC700	S-TC700	41.3		12.2	鉄（めっき付）	削り出し	240・305・390 490・（620）	○	12（11.8）	パイプ	半月	×	［90×30×3.2	スチール	塗装	75・100・150	100	カーブ内R700用、ローラ幅フリーサイズ可能
	900	S-TC900	S-TC900	45.0		12.2	鉄（めっき付）	削り出し	240・305・390 490・（620）	○	12（11.8）	パイプ	半月	×	［90×30×3.2	スチール	塗装	75・100・150	100	カーブ内R900用、ローラ幅フリーサイズ可能
		S-TC900A	S-TC900A	42.7		12.2	鉄（めっき付）	削り出し	305・390・490 620・690	×	12（11.8）	パイプ	半月	×	［90×30×3.2	スチール	塗装	75・100	100	カーブ内R900用、小径側φ42.7タイプ
		S-TCN900	S-TCN900	42.7		12.2	鉄（めっき付）	プレス/削り出し	305・390・490 620・690・790	×	12（11.8）	パイプ	半月	×	［90×30×3.2	スチール	塗装	75・100・150	100	カーブ内R900用、小径側φ42.7タイプ、廉価タイプ
	1,200	S-TC1200	S-TC1200	48.0		12.2	鉄（めっき付）	削り出し	240・305・390 490・（620）	○	12（11.8）	パイプ	半月	×	［90×30×3.2	スチール	塗装	75・100・150	100	カーブ内R1200用
	1,200	S-TC1200A	S-TC1200A	42.7		12.2	鉄（めっき付）	削り出し	790・890・990 1,090・1,190	×	12（11.9）	丸棒	半月	×	［90×30×3.2	スチール	塗装	75・100	100	カーブ内R1200用、幅広タイプ
	1,600	S-TC1600	S-TC1600	50.0		12.2	鉄（めっき付）	削り出し	390・490・620 690・790	○	12（11.8）	パイプ	半月	×	［90×30×3.2	スチール	塗装	75・100・150・200	100	カーブ内R1600用、ローラ幅フリーサイズ可能
	900 （SUS）	SS-TC900A	SS-TC900A	42.7		12.2	SUS304	削り出し	305・390・490 620・690	×	12.0	パイプ	半月	×	［90×30×3.2	スチール	塗装	75・100	100	ステンレスローラ、カーブ内R900用

※注記１．カーブは各ピッチ相当品になりますのでご注意ください。
