製品説明
【用途】
軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ18.0、ローラ間隔 最小P20です。
２） ローラ幅（公称）は90W～500Wの50mmとびが標準です。フリーサイズも製作可能です。
３） プレスベアリング
軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ18.0、ローラ間隔 最小P20です。
２） ローラ幅（公称）は90W～500Wの50mmとびが標準です。フリーサイズも製作可能です。
３） プレスベアリング

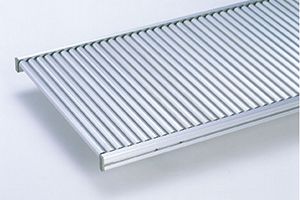

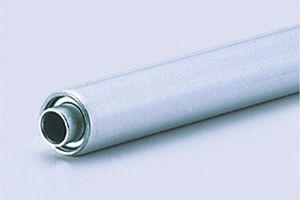

製品画像
連結金具はオプションです。
型式の選び方
SAローラの種類
SA：アルミ製ローラ |
- |
18ローラ外径(㎜)
18：Φ18.1 |
- |
10ローラパイプ肉厚(㎜)
10：t1.0 |
仕様

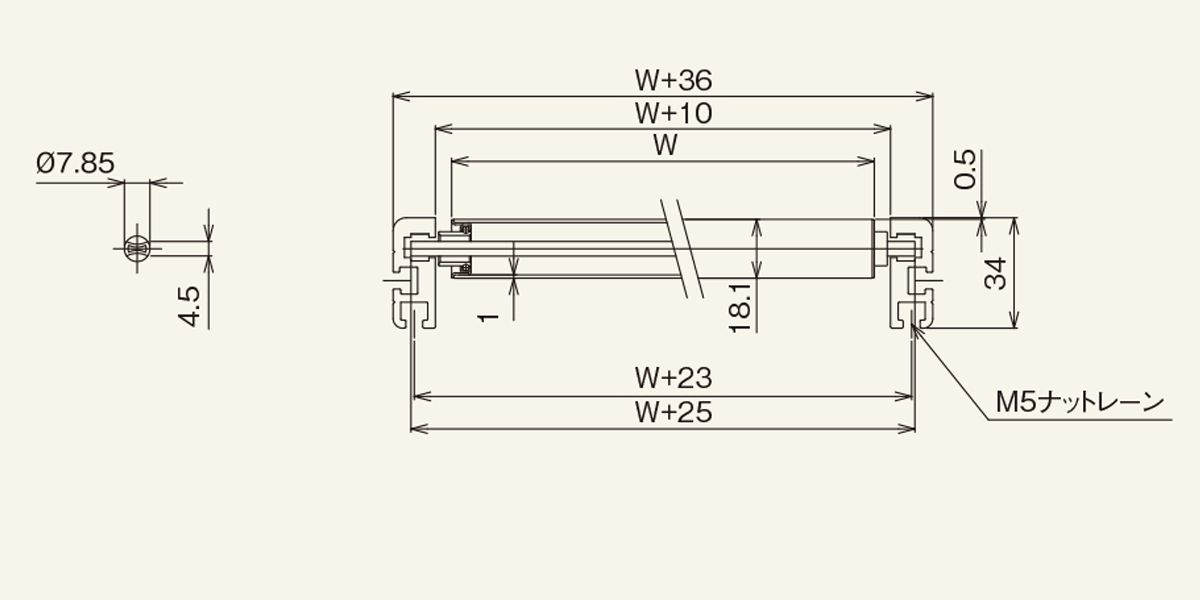

■図面

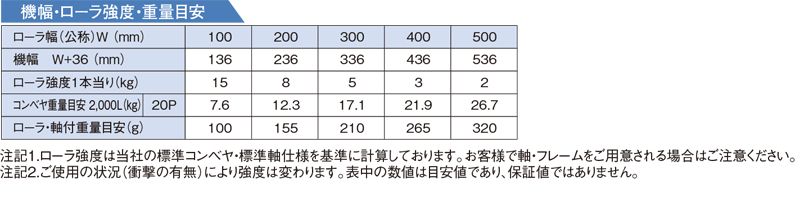

■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
SA-1810 |
|---|---|
| 【ローラ単品仕様】 ローラ単体：型式 |
SA-1810 |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
18.1 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（t） |
1.0 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
8.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称）W |
100～500 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+8 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
90 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
500 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
アルミ |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
アルマイト |
| 【ローラ単品仕様】 ベアリング：仕様 |
プレス |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅 |
34×13 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
アルミ |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
アルマイト加工 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 1,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L1,500 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 2,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 3,000 |
× |
| 【ローラコンベヤ仕様】 標準機長製作範囲：カーブ内R900 |
× |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
20・25 |
| 【ローラコンベヤ仕様】 機高：（ローラ上面）H |
34.5 |
| 【標準軸仕様】 公称径（実寸）（φ）×肉厚（ｔ） |
8 （7.85）×0.8 |
| 【標準軸仕様】 軸長（mm） |
W+25 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
両ツブシ |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
三価クロム めっき |
・単位：mm
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。
■その他
