製品説明
【用途】
中軽荷重搬送用
【製品の特徴】
１） 内R700（mm）用で、角度90°です。
２） ローラ幅（公称）は240W～620Wです。
３） 樹脂成形SUSボールベアリング
４） ［60型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）は、相当ピッチ（P）になります。
中軽荷重搬送用
【製品の特徴】
１） 内R700（mm）用で、角度90°です。
２） ローラ幅（公称）は240W～620Wです。
３） 樹脂成形SUSボールベアリング
４） ［60型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）は、相当ピッチ（P）になります。

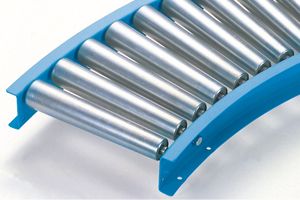

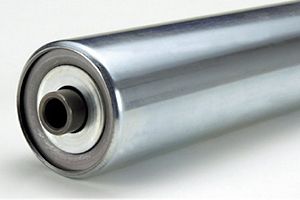

製品画像
仕様

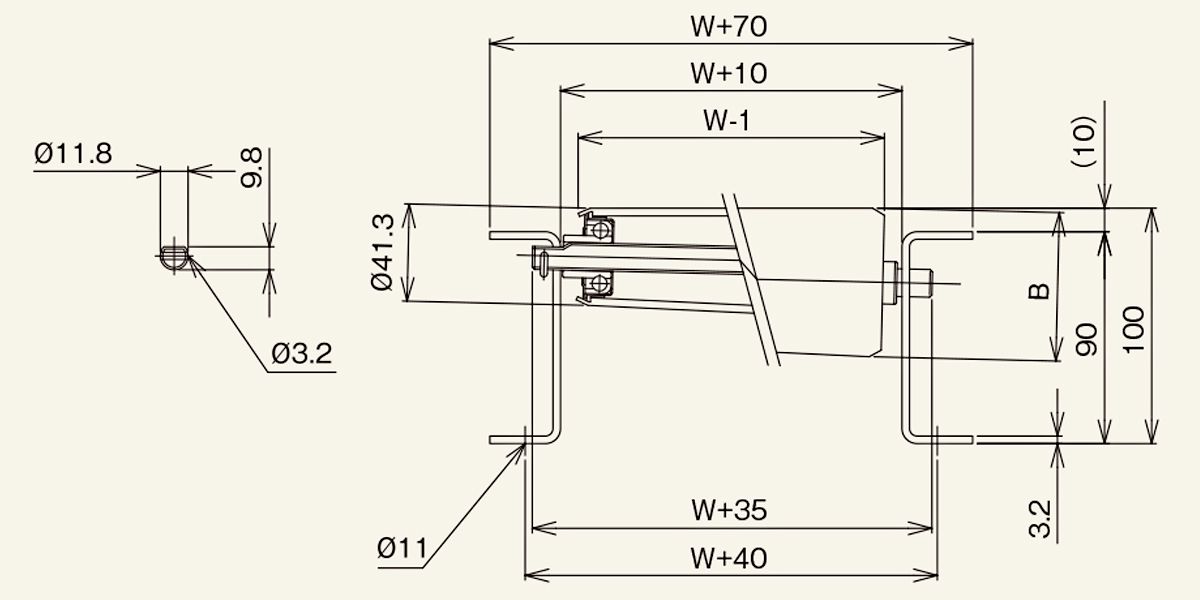

■図面

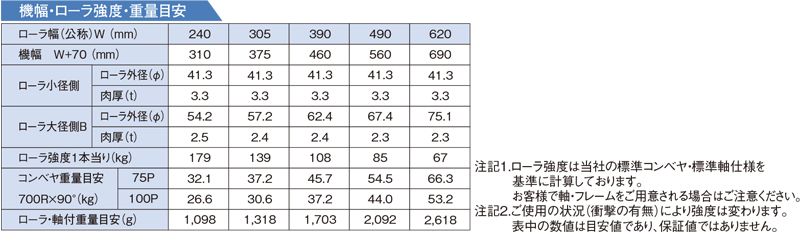

■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
S-TC700 |
|---|---|
| 【ローラ単品仕様】 ローラ単体：型式 |
S-TC700 |
| 【ローラ単品仕様】 ローラ寸法：小径側（Φ） |
41.3 |
| 【ローラ単品仕様】 ローラ寸法：大径側B（Φ） |
下記表参照 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（Φ） |
12.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称）W |
240・305・390・490・620 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+8 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
240 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
620 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
ユニクロめっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
削り出し |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚 I×K×t |
［90×30×3.2 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付け塗装 |
| 【ローラコンベヤ仕様】 カーブ：内R寸法 |
700 |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
75・100・150 |
| 【ローラコンベヤ仕様】 機高：（ローラ上面）H |
100 |
| 【標準軸仕様】 公称径（実寸）（φ）×肉厚（ｔ） |
12（11.8）×1.0 |
| 【標準軸仕様】 軸長（mm） |
W+35 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月 ヨコピン穴 |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |
| 【ピッチに対するローラ本数】 75P |
20本 |
| 【ピッチに対するローラ本数】 100P |
15本 |
| 【ピッチに対するローラ本数】 150P |
10本 |
・単位：mm
・フリーサイズとはローラ幅Wが53とび以外を指し、〇印の場合違うサイズの製作が可能です。
・フリーサイズとはローラ幅Wが53とび以外を指し、〇印の場合違うサイズの製作が可能です。
