製品説明
【用途】
中軽荷重搬送用
【製品の特徴】
１） 内R900（mm）用で、角度90°です。
２） ローラ幅（公称）は305Ｗ～690Ｗです。
３） 削り出しベアリング、高品質
４） フレーム ステンレス製
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）は、相当ピッチ（P）になります。
中軽荷重搬送用
【製品の特徴】
１） 内R900（mm）用で、角度90°です。
２） ローラ幅（公称）は305Ｗ～690Ｗです。
３） 削り出しベアリング、高品質
４） フレーム ステンレス製
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）は、相当ピッチ（P）になります。

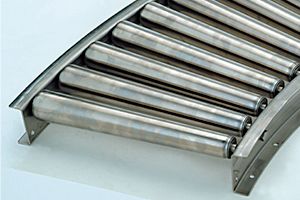

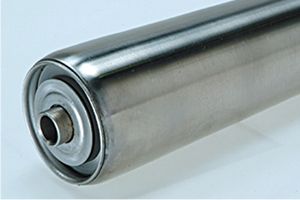

製品画像
仕様

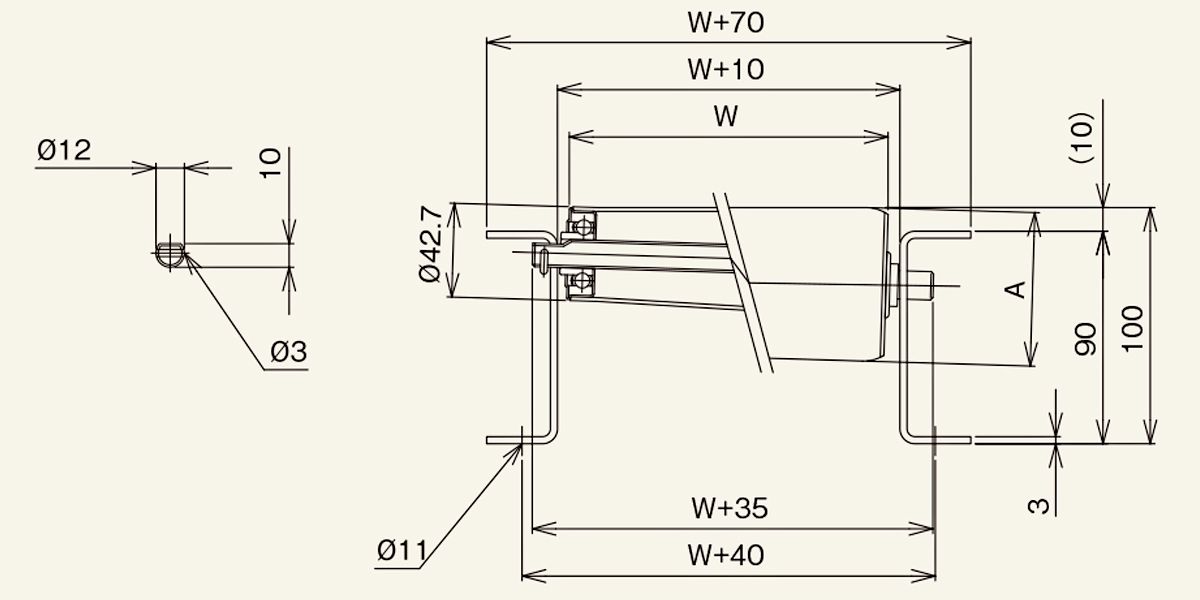

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
SS-TC900A |
|---|---|
| 【ローラ単品仕様】 ローラ単体：型式 |
SS-TC900A |
| 【ローラ単品仕様】 ローラ寸法：小径側（Φ） |
42.7 |
| 【ローラ単品仕様】 ローラ寸法：大径側B（Φ） |

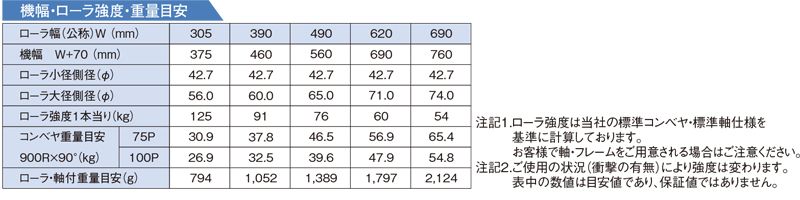

下記表参照 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（Φ） |
12.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称）W |
305・390・490・620・690 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+8 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
305 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
690 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
× |
| 【ローラ単品仕様】 ローラ仕様：材質 |
SUS304 |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
無し |
| 【ローラ単品仕様】 ベアリング：仕様 |
削り出し |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚 I×K×t |
［90×30×3 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
SUS304 |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
2B材 |
| 【ローラコンベヤ仕様】 カーブ：内R寸法 |
900 |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
75・100 |
| 【ローラコンベヤ仕様】 機高：（ローラ上面）H |
100 |
| 【標準軸仕様】 公称径（実寸）（φ）×肉厚（ｔ） |
12.0×1.0 |
| 【標準軸仕様】 軸長（mm） |
W+35 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月 ヨコピン穴 |
| 【標準軸仕様】 材質 |
SUS304 |
| 【標準軸仕様】 めっき |
400研磨 |
| 【ピッチに対するローラ本数】 75P |
23本 |
| 【ピッチに対するローラ本数】 100P |
18本 |
・単位：mm
・フリーサイズとはローラ幅Wが54とび以外を指し、〇印の場合違うサイズの製作が可能です。
・フリーサイズとはローラ幅Wが54とび以外を指し、〇印の場合違うサイズの製作が可能です。
■その他
