製品説明
【用途】
軽荷重搬送用
【製品の特徴】
１） ローラ径φ25.4、ローラ間隔 最小P27です。
２） ローラ幅（公称）は90W～490Wの定寸が標準です。フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ
４） ［60型フレーム 標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
軽荷重搬送用
【製品の特徴】
１） ローラ径φ25.4、ローラ間隔 最小P27です。
２） ローラ幅（公称）は90W～490Wの定寸が標準です。フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ
４） ［60型フレーム 標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

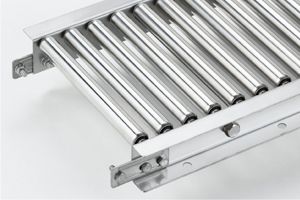

製品画像
連結金具はオプションです。
型式の選び方
SSローラの種類
SS：ステンレス製ローラ |
- |
25ローラ外径(㎜)
25：Φ25.4 |
- |
10ローラパイプ肉厚(㎜)
10：t1.0 |
仕様

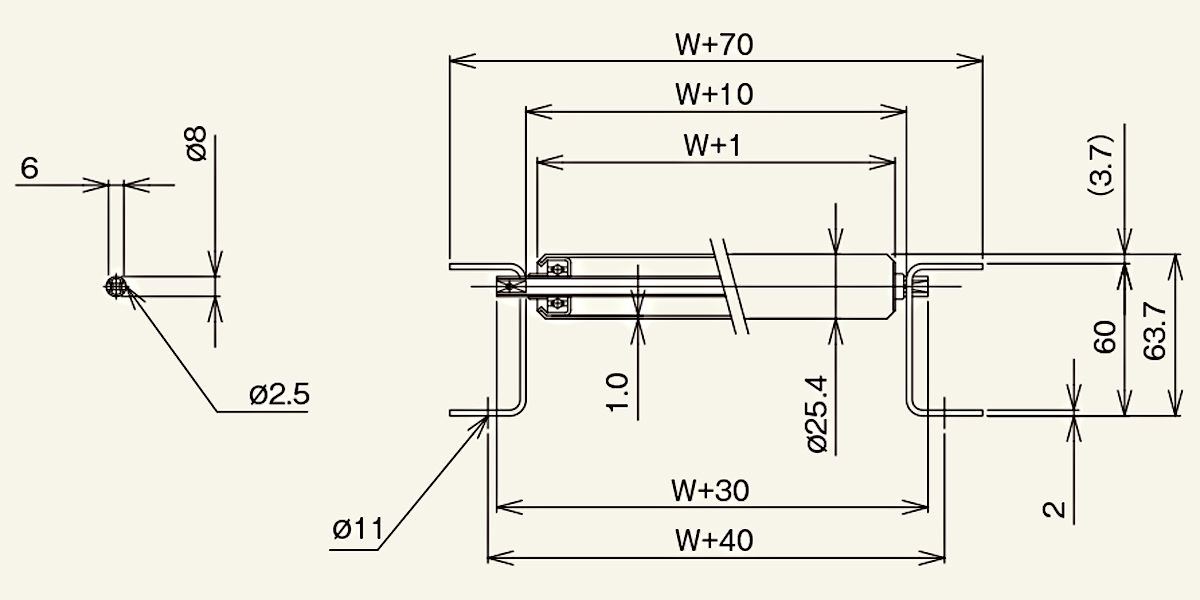

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
SS-2510 |
|---|---|
| 【ローラ単品仕様】 ローラ単体：型式 |
SS-2510 |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
25.4 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（t） |
1.0 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
8.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称）W |
90～490 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+8 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
90 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
490 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
SUS304 |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
♯400研磨 |
| 【ローラ単品仕様】 ベアリング：仕様 |
プレス |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚 I×K×t |
［60×30×2.0 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
SUS304 |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
2B材 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 1,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L1,500 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 2,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 3,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：カーブ内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
27・37 |
| 【ローラコンベヤ仕様】 機高：（ローラ上面）H |
63.7 |
| 【標準軸仕様】 公称径（実寸）（φ）×肉厚（ｔ） |
8×1.0 |
| 【標準軸仕様】 軸長（mm） |
W+30 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
両ツブシ |
| 【標準軸仕様】 材質 |
SUS304 |
・単位：mm
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。
■その他
