目的別Q&A
Q: コンベヤ機長(長さ)は、標準以外の長さは製作できませんか?
A:
ご指定があれば、1mm単位にて製作は出来ます。3m以上のコンベヤの1本ものについては運送便、重量等の問題がありますので、ご確認下さい。
Q: ローラの幅は、標準以外の特殊幅は出来ませんか?
A:
ローラコンベヤ一覧表を見て頂き、ローラ幅のフリーサイズの欄に○印があれば、ローラ幅の最小から最大の製作範囲内であれば製作可能です。
Q: コンベヤのフレームに穴加工、タップ穴加工、切り欠きを追加したいのですが製作できますか?
A:
ご指定いただければ、製作可能です。
Q: フレームの軸を取り付ける穴加工は、どうなっていますか?
A:
商品により異なりますが、基本的には軸径がφ6以上のものに関して、 フレームの片側は丸穴で、もう片側は半月の加工になっています。(Mシリーズの場合のみ)(※Sシリーズの場合も商品により異なりますが、基本的には両側、小判型の加工になります。)
Q: MシリーズとSシリーズの違いとは?
A:
内容
Mシリーズ
Sシリーズ
特長
標準的なローラサイズ
特定寸法のローラサイズ
ローラ巾の呼寸(W)
50mmとびで製作
100・150・200・250・300・350・400・450・500・550・600・650・700・750・800・850・900・950・1000・他
90・150・240・305・390・490・620・690・790・890・990・他
フレーム内々寸法
呼寸ローラ巾 W+15mm
呼寸ローラ巾 W+10mm

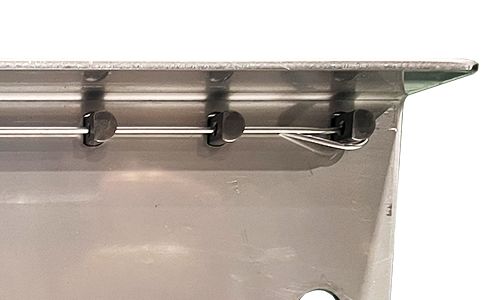

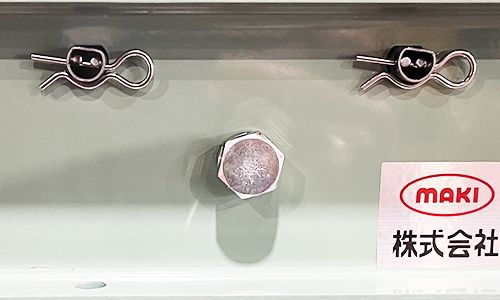

軸加工
両ピン加工、丸・半月加工
両ツブシ加工、片ツブシ加工
標準色
S31-513(日本塗料工業規格)
マンセル記号 2.5G6/3近似
①スーパーグリーン
マンセル記号5G3/6近似
②スーパーブルー
マンセル記号4PB5/8
特殊品の対応
ご相談して下さい
―
その他
但し、一部の製品については異なります
但し、一部の製品については異なります
【共通項目】
機長(コンベヤ長さ)
(単位:mm)
1,000L・1,500L・2,000L・3,000Lが標準です。
カーブコンベヤは内R900×90度が標準です。
注1:機種により異なります。(詳細でご確認下さい)
注2:特殊寸法も製作します。(詳細でご確認下さい)
軸(シャフト)
スチール製ローラの軸は、メッキなしです。
ステンレス製ローラの軸は、SUSです。(一部異なります)
アルミ製ローラの軸は、スチールにメッキ付です。
樹脂製ローラの軸は、SUS又はスチールメッキです。
注:詳細でご確認下さい。
軸受部
プレス・削り出し・規格・樹脂ベアリング式、ブッシュ式です。(詳細でご確認下さい)
×
