製品説明
【用途】
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ19.1、ローラ間隔 最小P22です。
２） ローラ幅（公称）は90W～490Wの定寸が標準です。 フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ、φ19で売れ筋商品
４） ［60型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： 軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
注記３： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ19.1、ローラ間隔 最小P22です。
２） ローラ幅（公称）は90W～490Wの定寸が標準です。 フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ、φ19で売れ筋商品
４） ［60型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： 軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
注記３： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

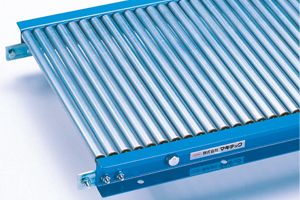

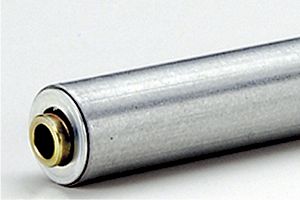

製品画像
連結金具はオプションです。

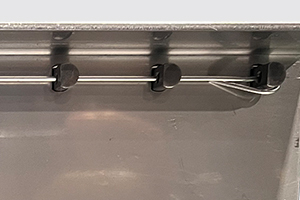

針金止め（※イメージです。）
型式の選び方
Sローラの種類
S：スチール製ローラ |
- |
19ローラ外径(㎜)
19：Φ19.1 |
- |
12ローラパイプ肉厚(㎜)
12：t1.2 |
- |
Pベアリングの種類
P：プレスベアリング |
仕様

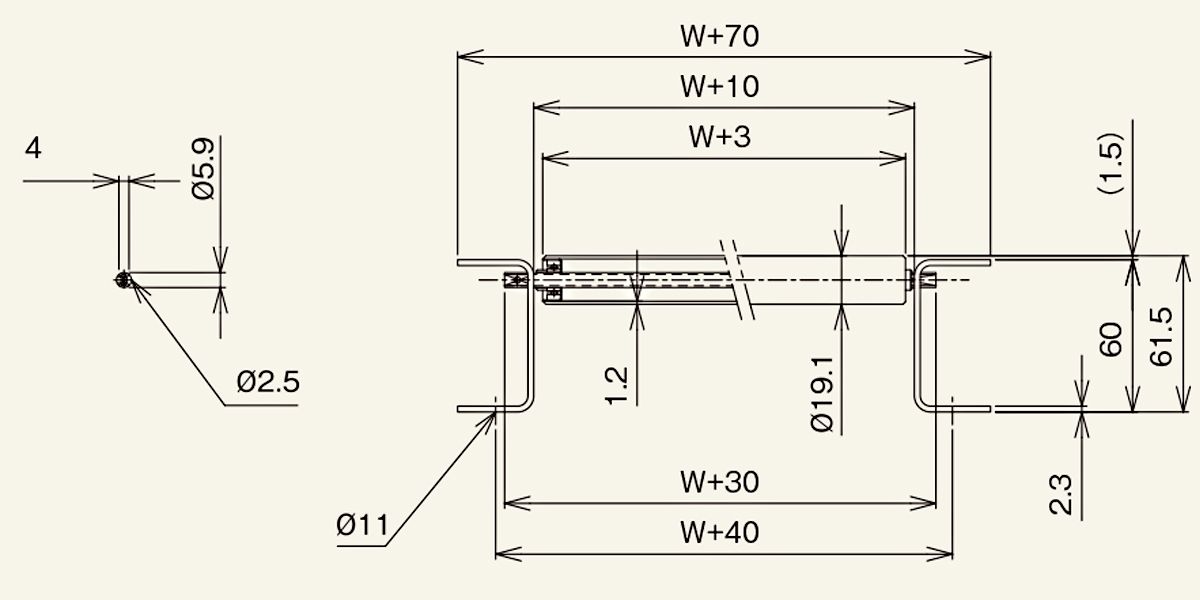

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
S-1912P |
|---|---|
| 【ローラ単品仕様】 ローラ単体：型式 |
S-1912P |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
19.1 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（t） |
1.2 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
6.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称）W |
90・150・240・305・390・490 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+8 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
90 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
490 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM12A |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
溶融亜鉛めっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
プレス |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚 I×K×t |
［60×30×2.3 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付塗装 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 1,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L1,500 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 2,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 3,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：カーブ内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
22・25・30 |
| 【ローラコンベヤ仕様】 機高：（ローラ上面）H |
61.5 |
| 【標準軸仕様】 公称径（実寸）（φ）×肉厚（ｔ） |
6 （5.9）×0.7 |
| 【標準軸仕様】 軸長（mm） |
W+30 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
両ツブシ |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |

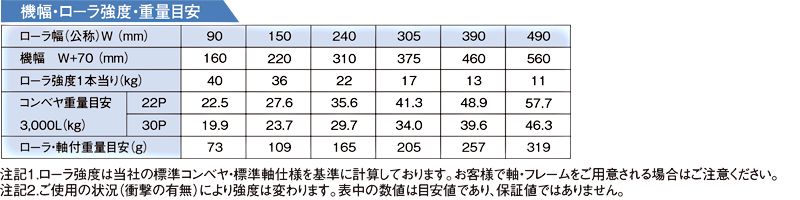

・単位：mm
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。
