製品説明
【用途】
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ50.0、ローラ間隔 最小P75です。
２） ローラ幅（公称）は90W～620Wの定寸が標準です。フリーサイズも製作可能です。
３） 樹脂成形SUSボールベアリング
４） ［90型フレームスチール製
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

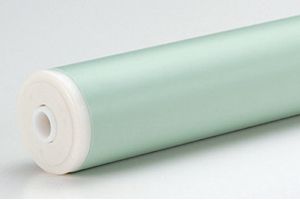

注記３： 標準ローラ色はミルキーグリーンです。
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ50.0、ローラ間隔 最小P75です。
２） ローラ幅（公称）は90W～620Wの定寸が標準です。フリーサイズも製作可能です。
３） 樹脂成形SUSボールベアリング
４） ［90型フレームスチール製
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
注記３： 標準ローラ色はミルキーグリーンです。

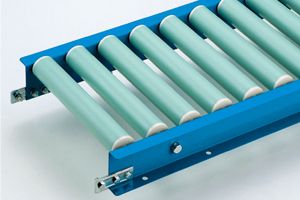

製品画像
連結金具はオプションです。

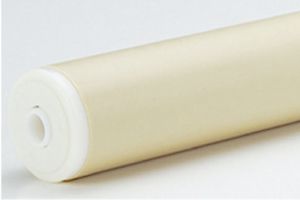

ローラ色はアイボリーもあります。
型式の選び方
SJRローラの種類
SIR：樹脂製ローラ |
- |
50ローラ外径(㎜)
50：Φ50.0 |
- |
28ローラパイプ肉厚(㎜)
28：t3.0 |
仕様

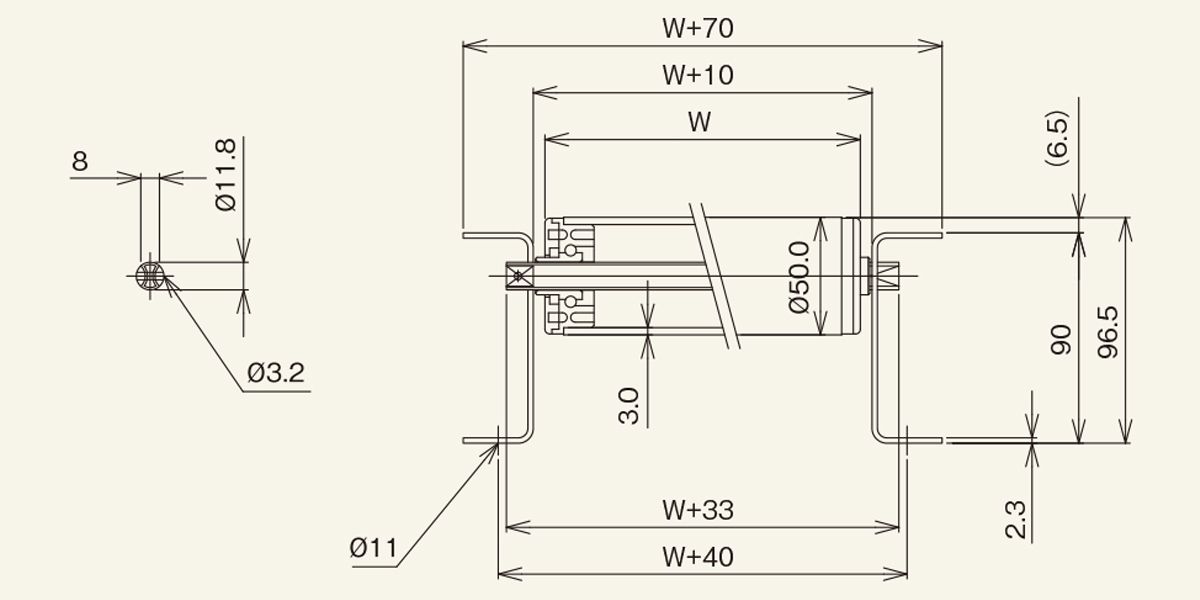

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
SJR-5028 |
|---|---|
| 【ローラ単品仕様】 ローラ単体：型式 |
SJR-5028 |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
50.0 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（t） |
3.0 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称）W |
90・150・240・305・390・490・620 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+8 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
90 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
620 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
ABS |
| 【ローラ単品仕様】 ローラ仕様：表面色 |
ミルキーグリーン アイボリー |
| 【ローラ単品仕様】 ベアリング：仕様 |
樹脂成形SUSボール |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚 I×K×t |
［90×30×2.3（［90×30×3.2） ※標準フレームの肉厚はｔ2.3です。ｔ3.2の製作希望の場合、ご指定お願いします。 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
塗装 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 1,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L1,500 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 2,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 3,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：カーブ内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
75・100・150 |
| 【ローラコンベヤ仕様】 機高：（ローラ上面）H |
96.5 |
| 【標準軸仕様】 公称径（実寸）（φ）×肉厚（ｔ） |
12 （11.8）×0.8 |
| 【標準軸仕様】 軸長（mm） |
W+33 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
両ツブシ |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
○ |
・単位：mm
・フリーサイズとはローラ幅Wが52とび以外を指し、〇印の場合違うサイズの製作が可能です。
・フリーサイズとはローラ幅Wが52とび以外を指し、〇印の場合違うサイズの製作が可能です。
■その他
