製品説明
【用途】
中軽荷重搬送用
【製品の特徴】
１） ローラ径Φ38.1、肉厚ｔ2.3、ローラ間隔最小P50です。
２） 規格ベアリング、樹脂製一体型ボス。
３） 高耐久、静音タイプ
４） ［60型フレーム、標準タイプ
注記１： 連結板は必要時別途指示お願いします。
注記２： ローラ間隔（Ｐ）が計算上割り切れない場合、相当ピッチ（Ｐ）になります。
中軽荷重搬送用
【製品の特徴】
１） ローラ径Φ38.1、肉厚ｔ2.3、ローラ間隔最小P50です。
２） 規格ベアリング、樹脂製一体型ボス。
３） 高耐久、静音タイプ
４） ［60型フレーム、標準タイプ
注記１： 連結板は必要時別途指示お願いします。
注記２： ローラ間隔（Ｐ）が計算上割り切れない場合、相当ピッチ（Ｐ）になります。

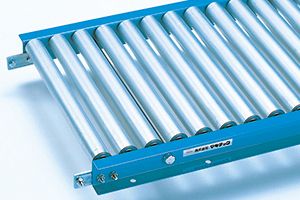

製品画像
連結金具はオプションです。
型式の選び方
Sローラの種類
S：スチール製ローラ |
- |
38ローラ外径(㎜)
38：Φ38.1 |
- |
23ローラパイプ肉厚(㎜)
23：t2.3 |
- |
NBベアリングの種類
NB：規格ベアリング |
仕様
■図面
■仕様
| 名称記号 | Ｓ-3823NB |
|---|---|
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
38.1×2.3 めっき付 6201Ｚ ボス付 |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
12(11.8)×1.0 パイプ 両ツブシ |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
［60×30×2.3 66 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | 90・150・240・305・390・490・620・690 |
| ローラ間隔 P | 50・75・100・150 |
| カーブ内R R | 900 |
| ローラ強度 390W（kg） | 100 |
・単位：mm
