S-7638N

Sシリーズ

製品説明・画像仕様ダウンロード価格表関連製品お問い合わせ購入する

製品説明

【用途】
重荷重搬送用

【製品の特徴】
１）ローラ径φ76.3 肉厚t3.8、めっき付、ローラ間隔最小P100です。
２）ローラ幅（公称）は150W～1,090Wの定寸が標準です。　フリーサイズも製作可能です。
３）削り出しベアリング、高品質タイプ
４）［90型フレーム
注記１：連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２：ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

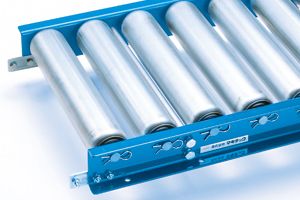

製品画像

連結金具はオプションです。

対応ローラ単品　S-7638N スチール製グラビティローラコンベヤ(Sシリーズ)

型式の選び方

S

ローラの種類
S：スチール製ローラ

-

76

ローラ外径(㎜)
76：Φ76.3

-

38

ローラパイプ肉厚(㎜)
38：t3.8

-

N

ベアリングの種類
N：削り出しベアリング／安価タイプ

↑PAGE　TOP

仕様

■図面

■仕様

【ローラ単品仕様】コンベヤ型式	S-7638N
【ローラ単品仕様】ローラ単体：型式	S-7638N
【ローラ単品仕様】ローラ寸法：外径（φ）	76.3
【ローラ単品仕様】ローラ寸法：肉厚（t）	3.8
【ローラ単品仕様】ローラ寸法：軸穴（φ）	20.2
【ローラ単品仕様】ローラ幅：標準ローラ幅（公称）W	150・240・305・390・490・620・690・790・890・990・1,090
【ローラ単品仕様】ローラ幅：標準ローラ全長　BB	W+8
【ローラ単品仕様】ローラ幅：製作可能最短幅（W）	90
【ローラ単品仕様】ローラ幅：製作可能最長幅（W）	1500
【ローラ単品仕様】ローラ幅：フリーサイズ	○
【ローラ単品仕様】ローラ仕様：材質	STKM
【ローラ単品仕様】ローラ仕様：表面処理	溶融亜鉛めっき
【ローラ単品仕様】ベアリング：仕様	削り出し
【ローラコンベヤ仕様】フレーム仕様：高さ×幅×肉厚　I×K×t	［90×30×4.5
【ローラコンベヤ仕様】フレーム仕様：材質	スチール
【ローラコンベヤ仕様】フレーム仕様：表面処理	焼付塗装
【ローラコンベヤ仕様】標準機長製作範囲：機長 L 1,000	○
【ローラコンベヤ仕様】標準機長製作範囲：機長 L1,500	○
【ローラコンベヤ仕様】標準機長製作範囲：機長 L 2,000	○
【ローラコンベヤ仕様】標準機長製作範囲：機長 L 3,000	○
【ローラコンベヤ仕様】標準機長製作範囲：カーブ内R900	○
【ローラコンベヤ仕様】標準ローラ間隔：ピッチ　P	100・150・200・300
【ローラコンベヤ仕様】機高：（ローラ上面）H	100
【標準軸仕様】公称径（実寸）（φ）×肉厚（ｔ）	20（19.9）
【標準軸仕様】軸長（mm）	W+40
【標準軸仕様】形状	丸棒
【標準軸仕様】加工	両ピン
【標準軸仕様】材質	SS400
【標準軸仕様】めっき	×
