製品説明
【用途】
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径Φ12、ローラ間隔最小P14です。
２） 規格ベアリング、高耐久
３） ［34型フレーム、落し込み
注記１： 連結板は必要時別途指示お願いします。
注記２： 軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径Φ12、ローラ間隔最小P14です。
２） 規格ベアリング、高耐久
３） ［34型フレーム、落し込み
注記１： 連結板は必要時別途指示お願いします。
注記２： 軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら

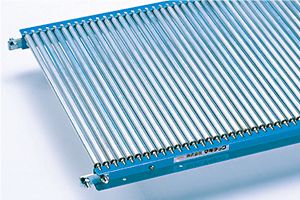

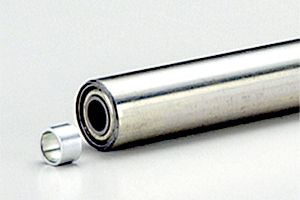

製品画像
連結金具はオプションです。

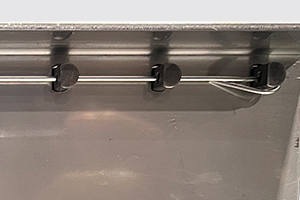

針金止め（※イメージです。）
型式の選び方
Sローラの種類
S：スチール製ローラ |
- |
12ローラ外径(㎜)
12：Φ12 |
- |
16ローラパイプ肉厚(㎜)
16：t1.6 |
- |
NBベアリングの種類
NB：規格ベアリング |
仕様

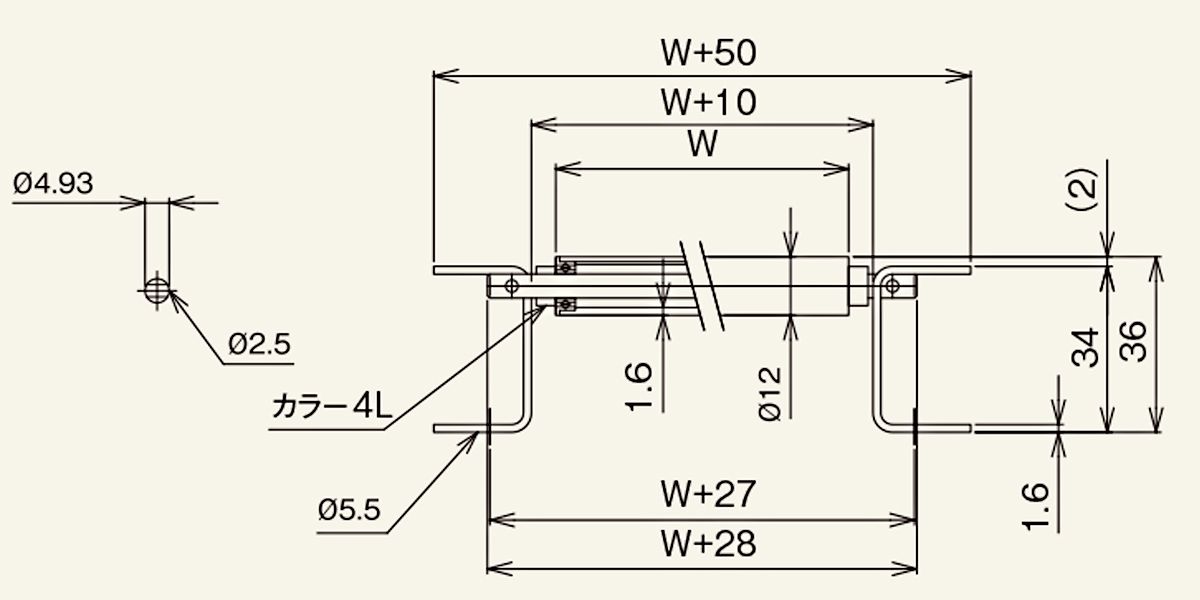

■図面
■仕様
| 名称記号 | S-1216NB |
|---|---|
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
12×1.6 めっき付 規格ベアリング |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
5(4.93) 丸棒 両ピン |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
[34×20×1.6 落し込み 36 |
| 機長 L | 1,000・1,500・2,000 |
| ローラ幅 W | 90・150・240・305・390 |
| ローラ間隔 P | 14・20・25 |
| カーブ内R R | ー |
・単位：mm
