ModeL34-S1

スタンダードモデル

製品説明・画像仕様ダウンロード価格表関連製品お問い合わせ購入する

製品説明

駆動部には透明カバーを採用。
チェーンの緩みやベルトの張りも一目でわかり、給油もカバーを外すことなく簡単に行うことができます。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照下さい。（標準色はシルバー）

製品画像

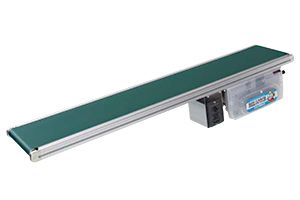

ModeL34-S1

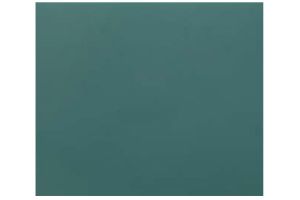

標準ベルト（拡大）

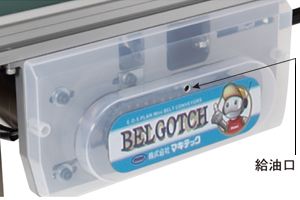

側面カバー
チェーンの緩みをカバーを外さず見ることが出来ます。

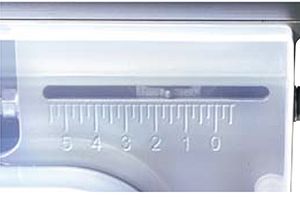

テンション調整用目盛　ModeL34-S1　ベルゴッチ　ミニベルト　ベルトコンベヤ

テンション調整用目盛
ベルトの張りが一目でわかります。

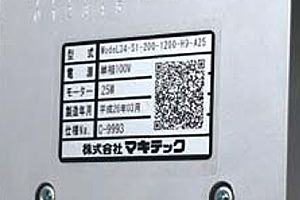

QRコード
QRコードを読み取っていただければ製品情報がわかります。

型式の選び方

ModeL34

数字/フレーム厚(mm)

-

S1

S:スタンダード/モデル名
1:センタードライブ

-

300

ベルト幅(mm)

-

2,000

機長(mm)

-

H1

定速/T
スピコン定速/H
インバータ変速/F
数字/速度記号

-

A40

A(AC100V単相）
B(AC200V単相)
C(AC200V三相)
数字/モータ出力
(25W・40W・60W・90W)

↑PAGE　TOP

仕様

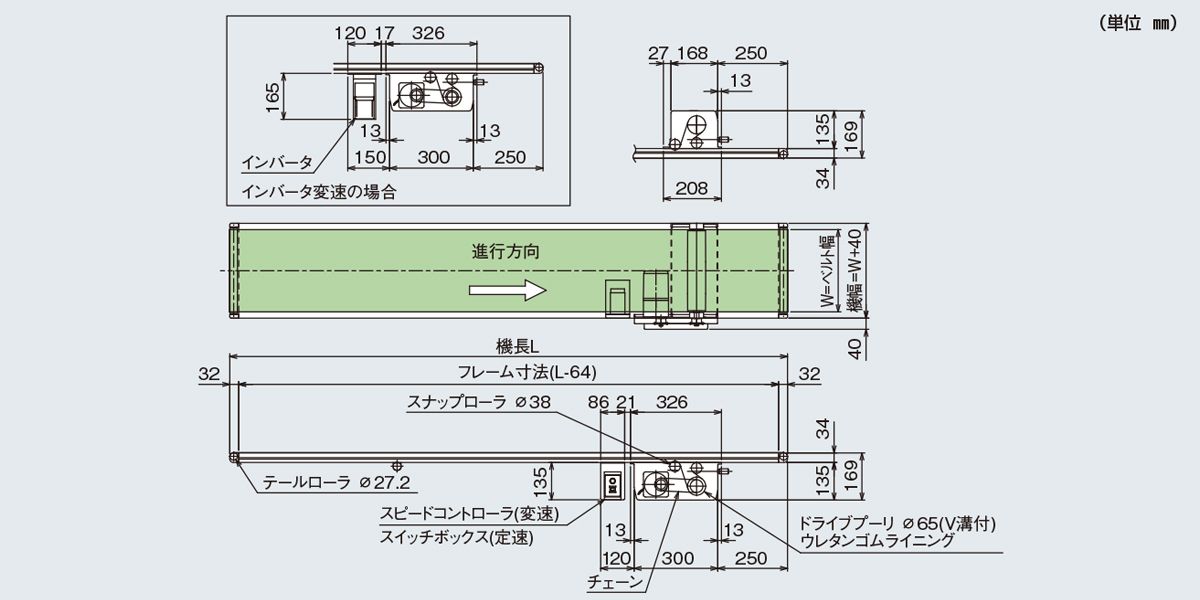

■図面 (※クリックして拡大)

■仕様

型式	ModeL34-S1
ベルト幅（公称）/ 機幅	・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540 ・600 / 640
機長	min600～max8,000
機高	169

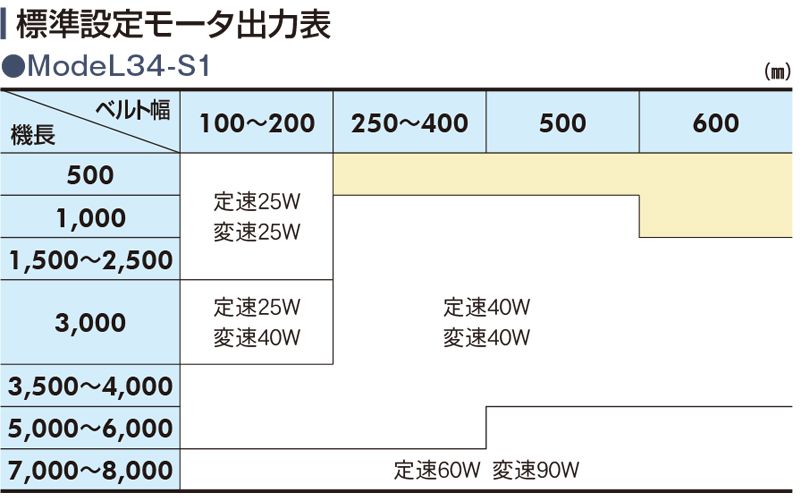

モーター出力	25W、40W、60W、（90W/変速のみ） ※三相200Vの変速はインバータ変速となります。

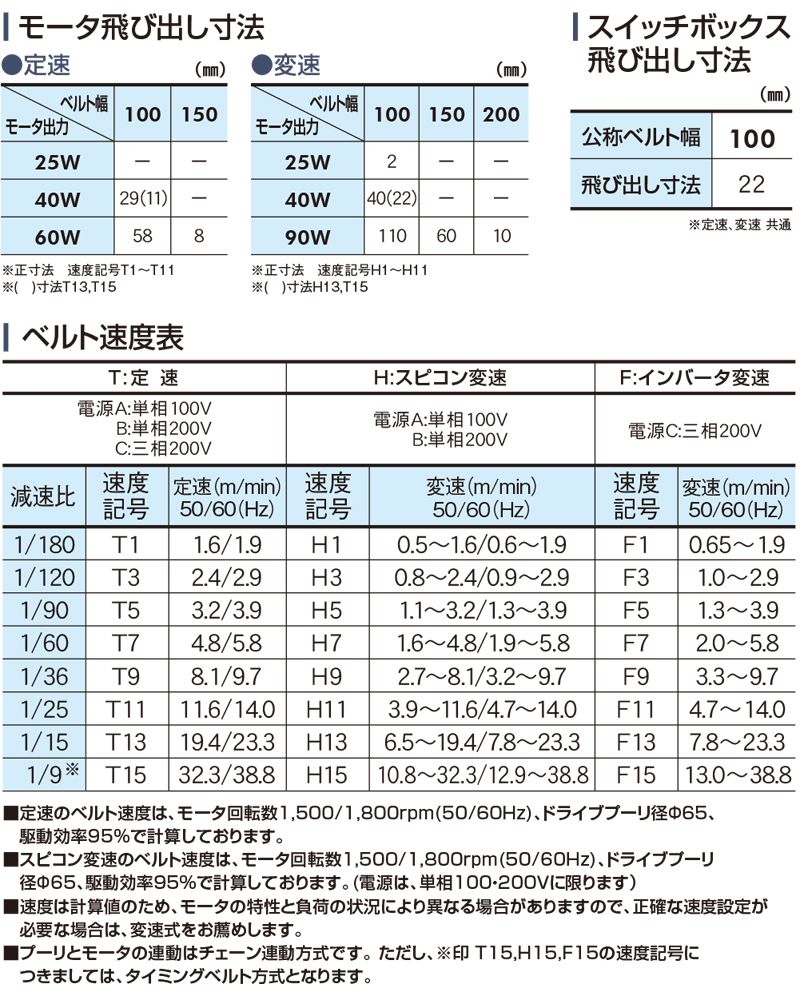

ベルト速度	定速　変速
搬送能力	搬送能力グラフ参照
ベルト（標準）	ポリウレタン製1P （色：グリーン、食品規格適合、帯電防止処理）オプションベルト　No.1-2
オプション	脚、ガイド…他
電源	AC100V（単相）　AC200V（単相）　AC200V（三相）（定速）

※単位：㎜

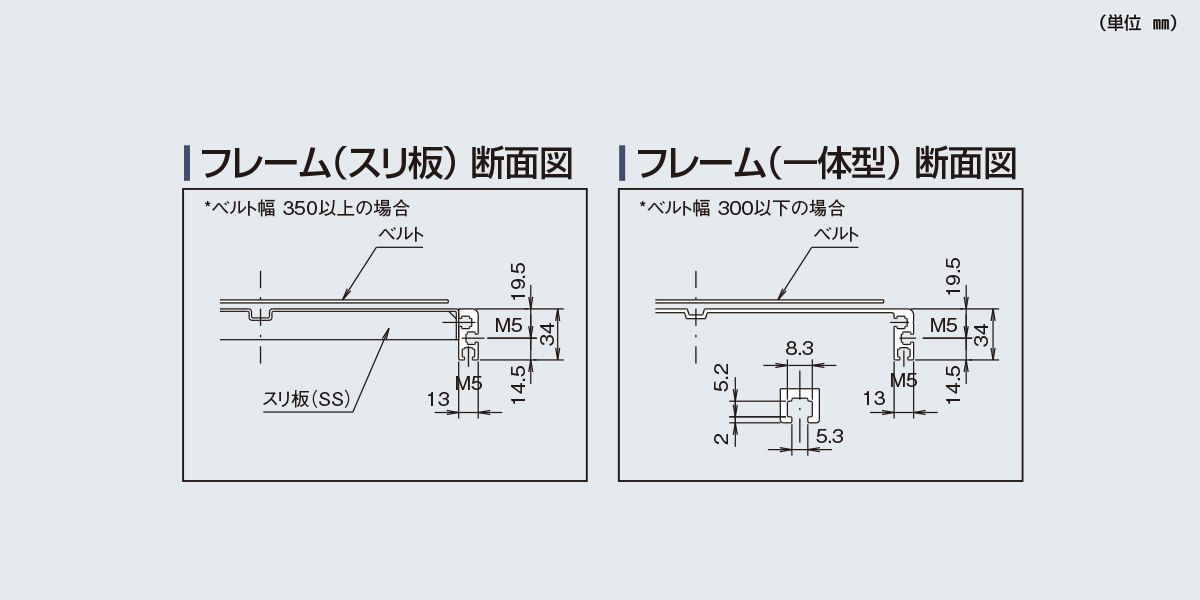

※ベルト幅300㎜まではアルミ一体型フレームを使用します。350㎜以上はアルミ分割フレーム＋SSスリ板方式となります。
※ベルト幅は10㎜単位で製作可能です（準標準）。
※ベルト幅の実寸は上記公称ベルト幅より5㎜狭く、機長4mを越える場合と、ベルト幅500、600モデルは10㎜狭くなります。
※6mを越える機長の場合、中間テンションが付きます。

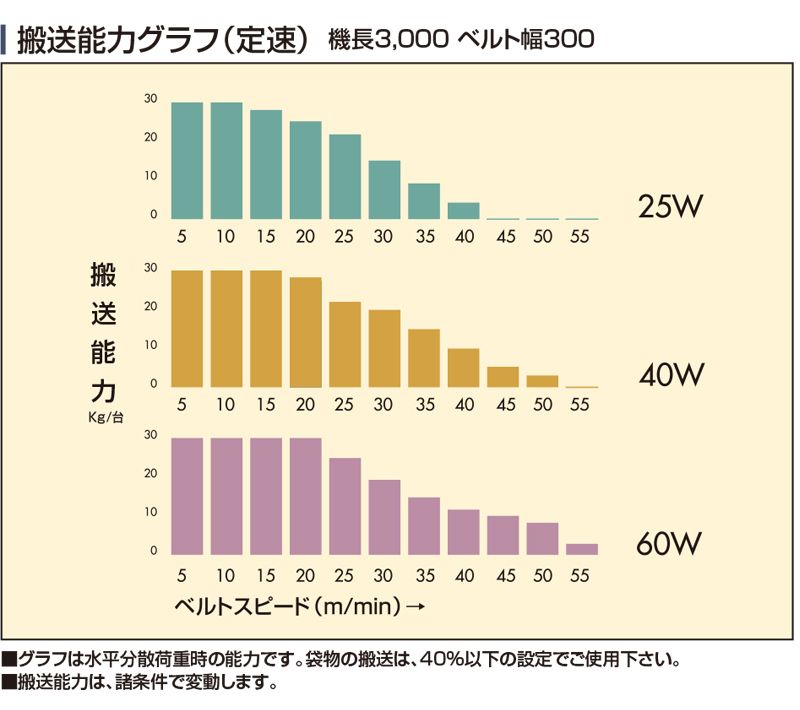

搬送能力グラフ　ModeL34-S1　ベルゴッチ　ミニベルト　ベルトコンベヤ
