最新更新日 2020年01月20日
製品説明
ベルト幅を50㎜、75㎜に限定した短幅タイプです。
駆動部にタイミングベルトを標準使用。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。 (標準色シルバー)
駆動部にタイミングベルトを標準使用。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。 (標準色シルバー)
製品画像
TYPE 34-N1

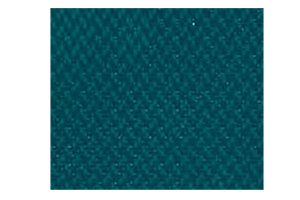

標準ベルト（拡大）

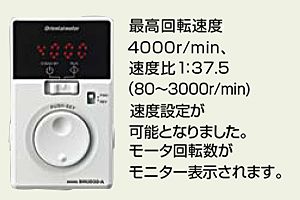

変速モデルにブラシレスDCモータと コントロールユニットを標準装備
型式の選び方
Type34数字/フレーム厚(mm)
|
- |
NS1N:短縮/モデル名
スタンダード/センタードライブ ダコーレス/センタードライブ S：スタンダードモデル G：ダコーレスモデル |
- |
50ベルト幅(mm)
|
- |
2000機長(mm)
|
- |
T1定速/T
変速/B 数字/速度記号 |
- |
A25A(AC100V単相）
B(AC200V単相) C(AC200V三相) 数字/モータ出力 (25W・40W・60W) |
仕様

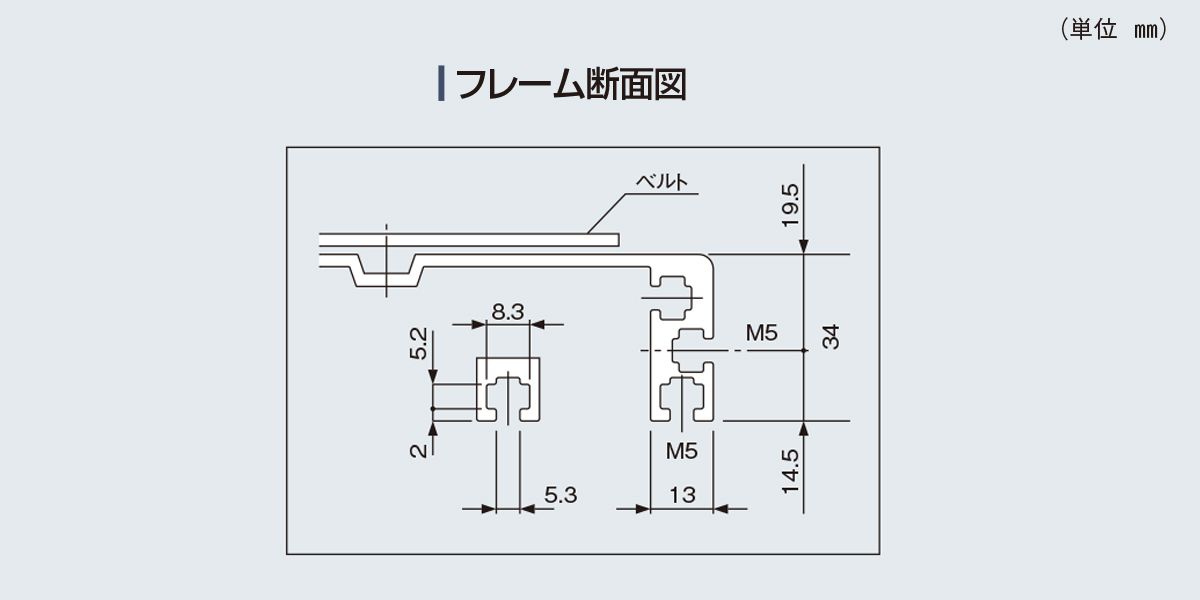

■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-N1 |
|---|---|
| ベルト幅（公称）/ 機幅 | ・50 / 90（フレーム部） ・75 / 115（フレーム部） |
| 機長 | 500・1,000・1,500・2,000・2,500・3,000・3,500・4,000・5,000・6,000 |
| 機高 | 150 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

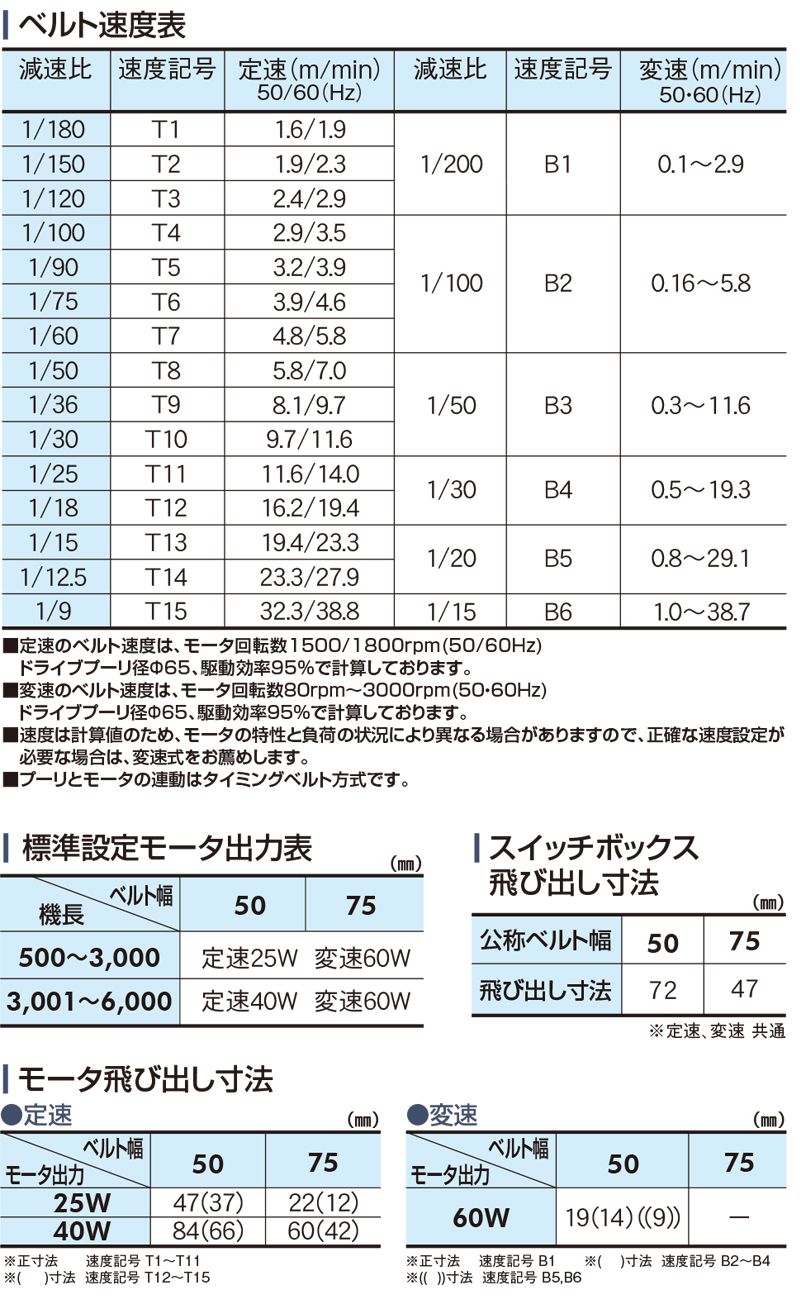

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |

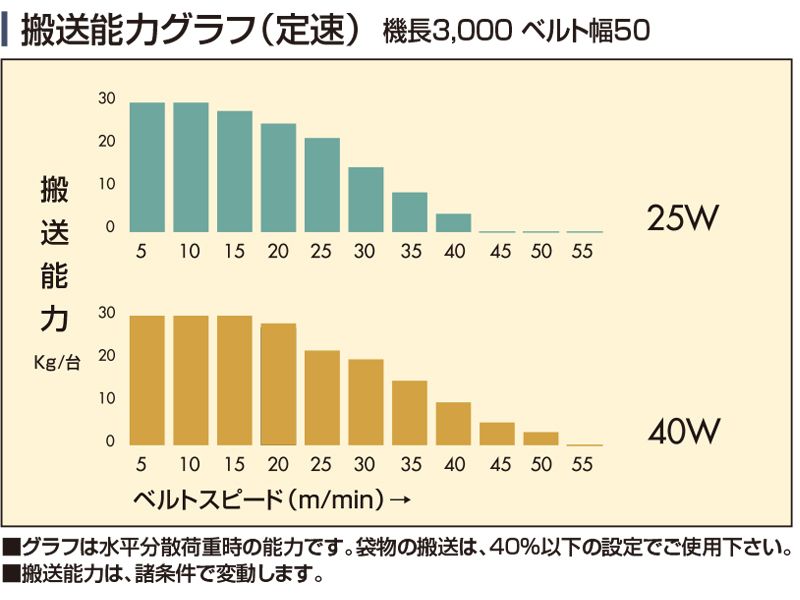

| 搬送能力 | 搬送能力グラフ参照 |
| 定格出力 | 定速25W、40W 変速60W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭く機長4mを超える場合は10mm狭くなります。
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭く機長4mを超える場合は10mm狭くなります。
