製品説明
製品画像
Type 34-S1

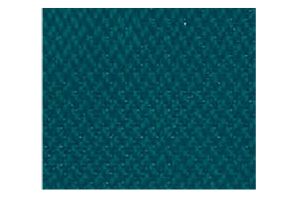

標準ベルト（拡大）

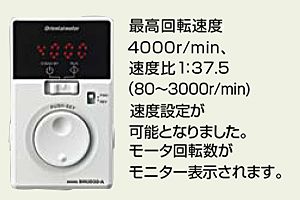

変速モデルにブラシレスDCモータと コントロールユニットを標準装備

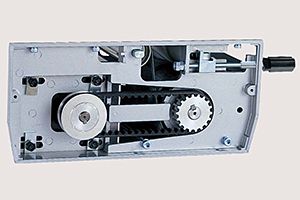

※機長、ベルト幅によっては、チェーン方式となります
型式の選び方
Type34数字/フレーム厚(mm)
|
- |
S1S：スタンダード/モデル名
1:センタードライブ |
- |
300ベルト幅(mm)
|
- |
2,000機長(mm)
|
- |
B1定速/T
変速/B 数字/速度記号 |
- |
A60A(AC100V単相）
B(AC200V単相) C(AC200V三相) 数字/モータ出力 (25W・40W・60W・90W・120W) |
仕様
■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-S1 |
|---|---|
| ベルト幅（公称）/ 機幅 | ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540 ・600 / 640 |
| 機長 | 500・1,000・1,500・2,000・2,500・3,000・3,500・4,000・5,000・6,000・7,000・8,000 |
| 機高 | 169 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |

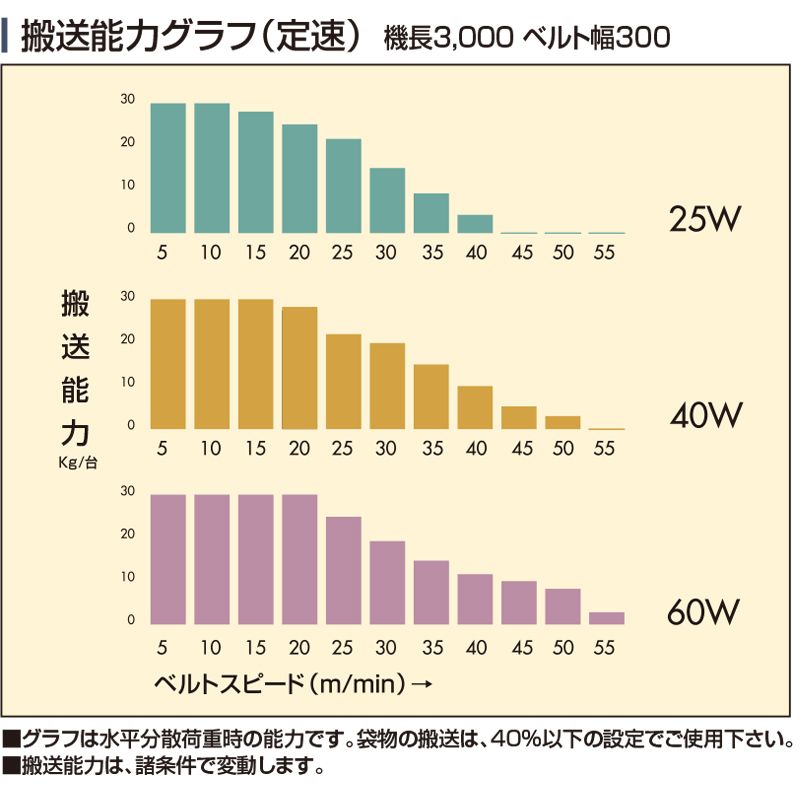

| 搬送能力 | 搬送能力グラフ参照 |
| 定格出力 | 定速25W、40W、60W 変速60W、120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭く、機長4mを超える場合と、ベルト幅500、600タイプは10mm狭くなります。
※6mを超える機長の場合、中間テンションユニットが付きます。
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭く、機長4mを超える場合と、ベルト幅500、600タイプは10mm狭くなります。
※6mを超える機長の場合、中間テンションユニットが付きます。
