最新更新日 2020年01月06日
製品説明
駆動プーリ軸受け部にフランジユニットを採用してリニューアルしました。
シンプルな構造でメンテナンスも容易な強力タイプコンベヤです。
蛇行レスタイプは、ベルト裏側に蛇行防止サンを取付け安定した搬送が可能です。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照下さい。(標準色シルバー)
シンプルな構造でメンテナンスも容易な強力タイプコンベヤです。
蛇行レスタイプは、ベルト裏側に蛇行防止サンを取付け安定した搬送が可能です。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照下さい。(標準色シルバー)

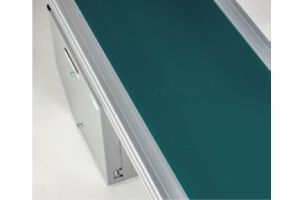

製品画像

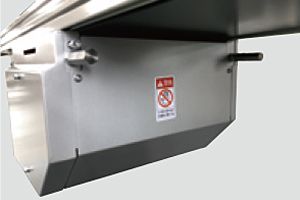

L側 駆動部側面カバー

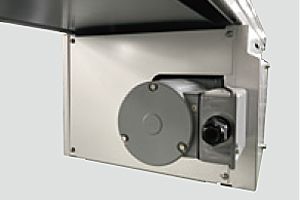

R側 駆動部側面カバー

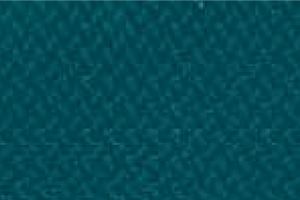

標準ベルト（拡大写真）

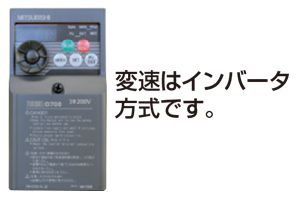

入力電源が単相・三相にかかわらずモータは全て三相200V用です。 インバータにつきましては写真と異なる場合があります。
駆動部前面カバー
駆動部後面カバー
型式の選び方
Type60数字/フレーム厚(ｍｍ)
|
- |
SZ1PSZ：スタンダード/強力型/モデル名
GZ：ダコーレス/強力型/モデル名 1：センタードライブ |
- |
300ベルト幅(mm)
|
- |
3,000機長(mm)
|
- |

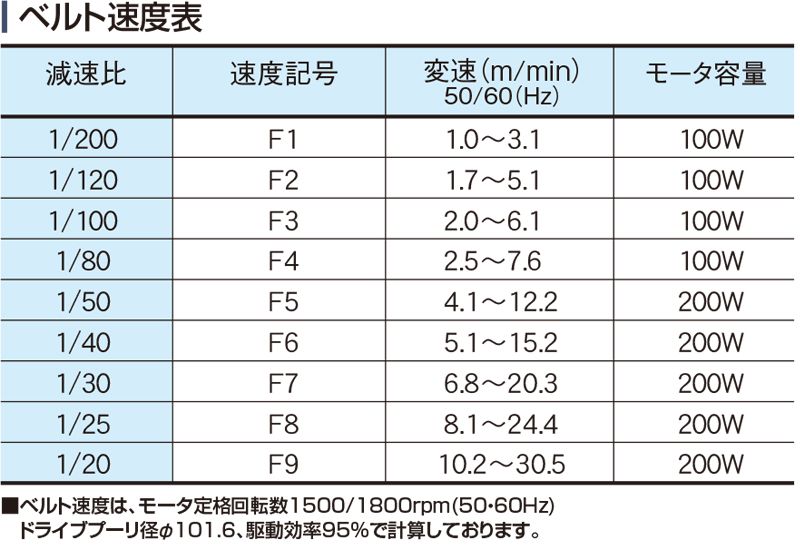

F6変速/F
数字/速度記号 |
- |
C200A(AC100V単相）
B(AC200V単相) C(AC200V三相) 数字/モータ出力 (100W・200W) |
仕様

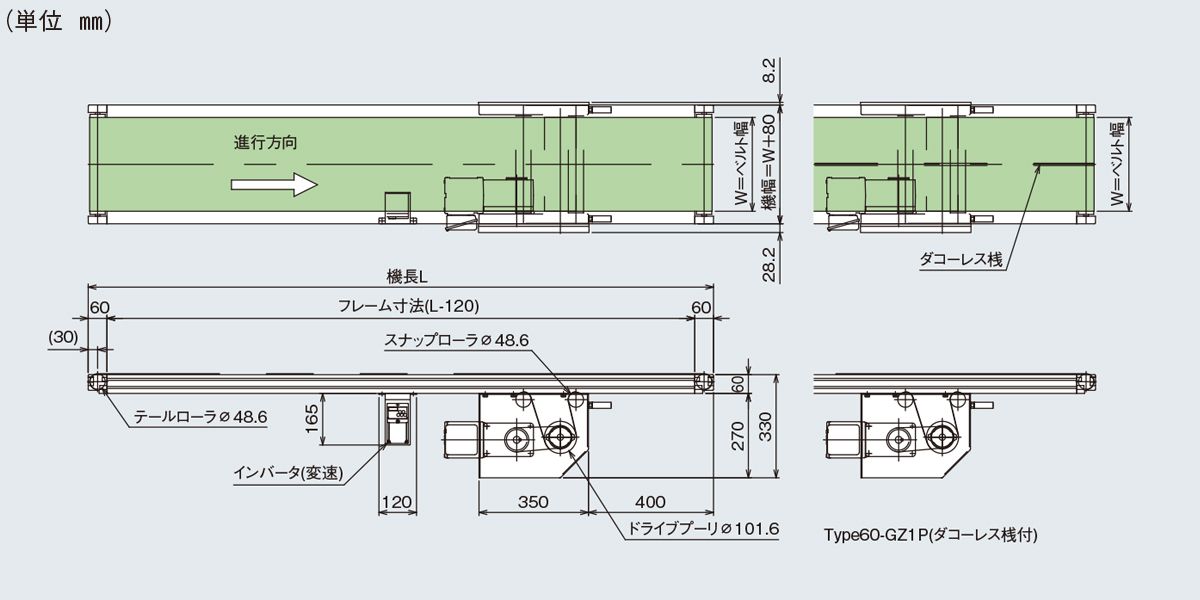

■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-SZ1P | Type60-GZ1P |
|---|---|---|
| ベルト幅（実寸）/ 機幅 | ・200 / 280 ・250 / 330 ・300 / 380 ・400 / 480 ・500 / 580 ・600 / 680 ・（700） / （780） ・（800） / （880） |
・200 / 280 ・250 / 330 ・300 / 380 ・400 / 480 ・500 / 580 ・600 / 680 ・（700） / （780） ・（800） / （880） |
| 機長 | 1,000・1,500・2,000・2,500・3,000・3,500・4,000・5,000・6,000・7,000・8,000 | 1,000・1,500・2,000・2,500・3,000・3,500・4,000・5,000・6,000・7,000・8,000 |
| 機高 | 330 | 330 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 変速 | 変速 |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |
ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |

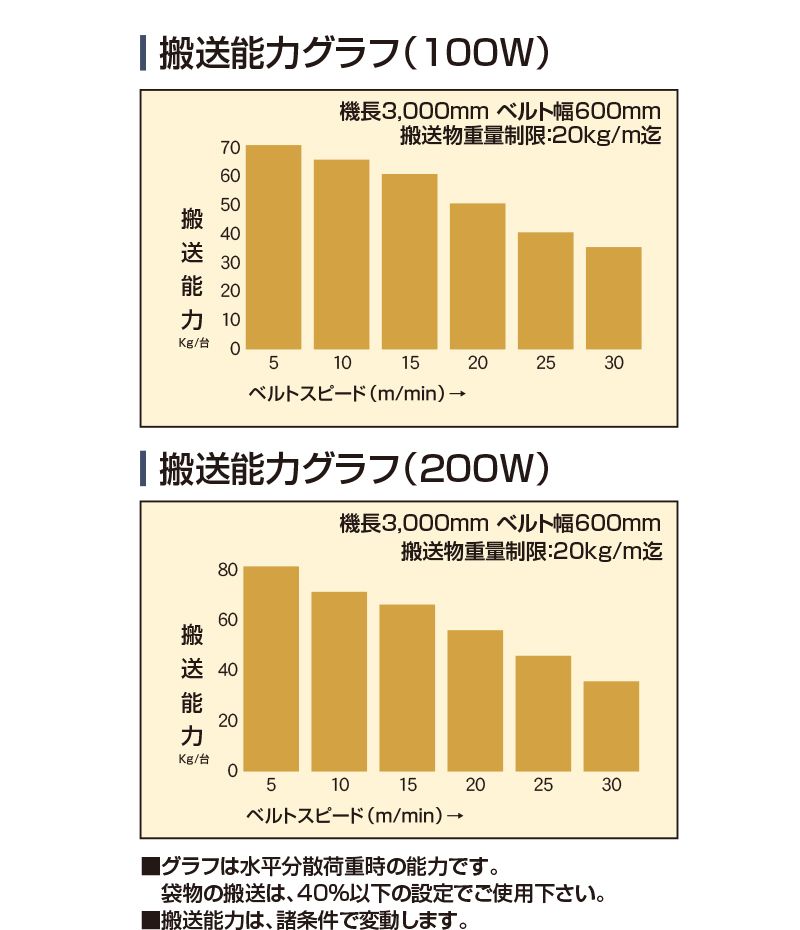

| 搬送能力 | 搬送能力グラフ参照 | 搬送能力グラフ参照 |
| モータ出力 | 100W、200W | 100W、200W |
| オプション | 脚、ガイド…他 | 脚、ガイド…他 |
※単位：㎜
※（ベルト幅700、800タイプは準標準品になります。）
※6mを超える機長の場合、中間テンションユニットが付きます。
※（ベルト幅700、800タイプは準標準品になります。）
※6mを超える機長の場合、中間テンションユニットが付きます。
