製品説明
ヘッドドライブとして駆動部ベルト調整機能が新しくリニューアルをしました。
荷こぼれの心配な小物や、粒上のワークを確実に搬送できる舟底ベルトタイプです。
水気や油気を含む搬送物は上部駆動タイプをご利用ください。
・アルミフレーム
・ヘッドドライブ
・軽量機種
・オプションベルトNo,1-3
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)
荷こぼれの心配な小物や、粒上のワークを確実に搬送できる舟底ベルトタイプです。
水気や油気を含む搬送物は上部駆動タイプをご利用ください。
・アルミフレーム
・ヘッドドライブ
・軽量機種
・オプションベルトNo,1-3
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)
製品画像
Type34-V2P

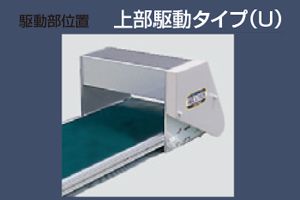

上部駆動タイプ（U）のベルト上面からモータまでの有効スキマは95㎜です。

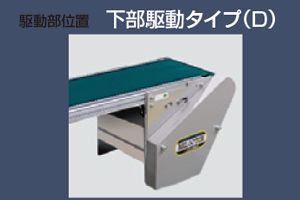

下部駆動タイプ（D）

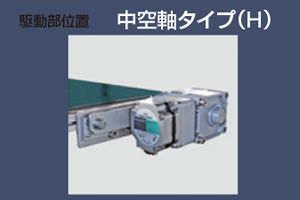

中空軸タイプ（H）

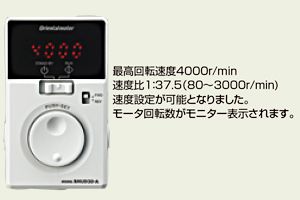

変速モデルにブラシレスDCモータとコントロールユニットを標準装備。
型式の選び方
Type34数字/フレーム厚（㎜）
|
- |

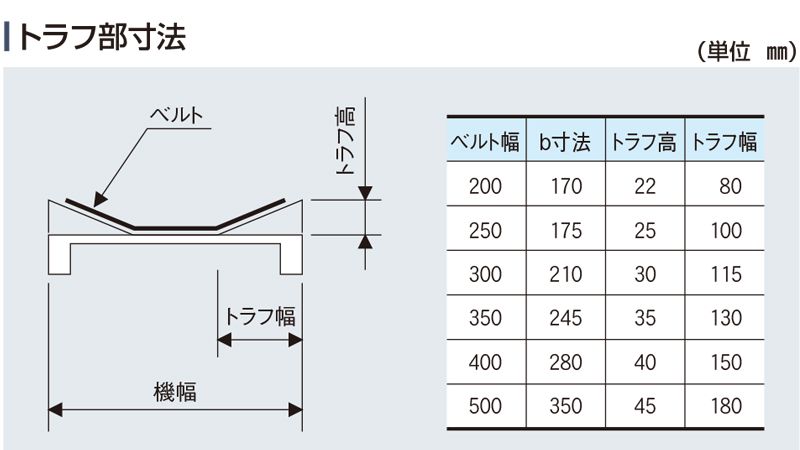

V2UPV：トラフベルト／タイプ名
2：ヘッドドライブ U：上部駆動 D：下部駆動 H：中空軸 |
- |
400ベルト幅（㎜）
|
- |
3,000機長（㎜）
|
- |

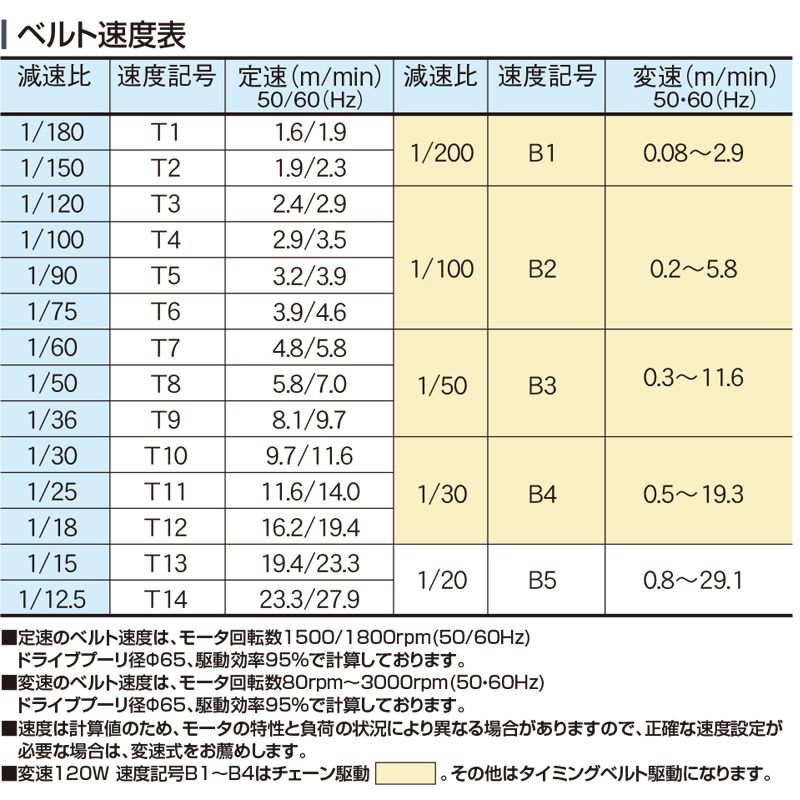

T7定速／T
変速／B 数字／速度記号 |
- |
C60A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（60W・120W） |
仕様

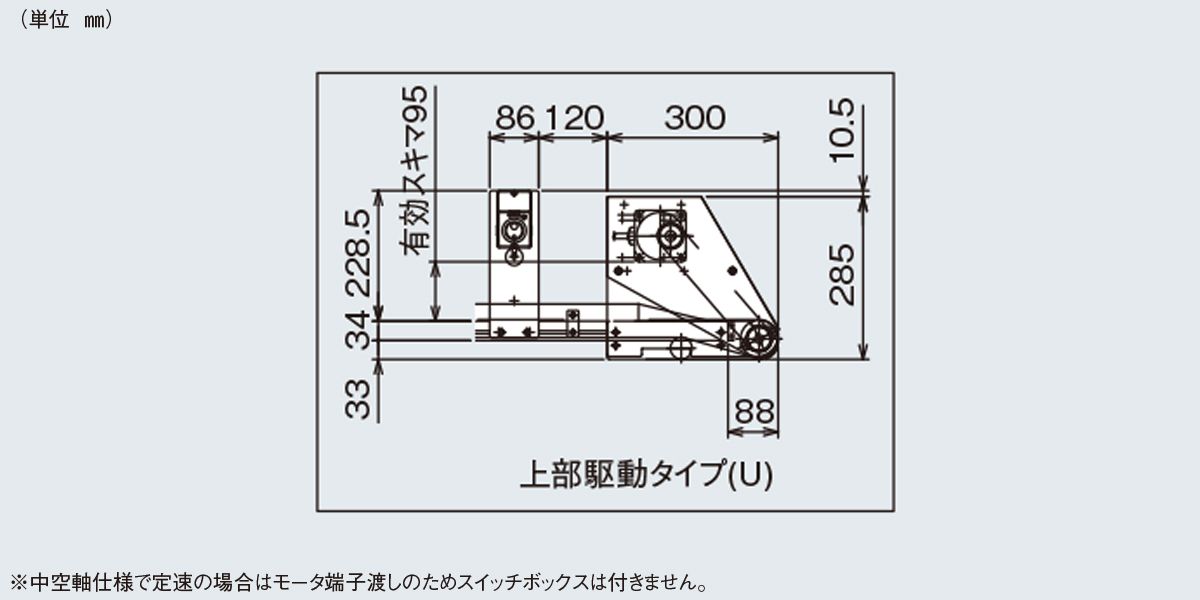

■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-V2P |
|---|---|
| ベルト幅（公称）/ 機幅 | ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540 |
| 機長 | 1,000～5,000 |
| 機高 | 285 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト（トラフ用） （色：グリーン、食品規格適合、帯電防止処理） オプションベルトNo.1-3 |
| 搬送能力 | 25kg / 台（水平分散荷重時） |
| モータ出力 | 定速60W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は、上記公称ベルト幅より10mm狭くなります。
※搬送能力は諸条件で変動します。
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は、上記公称ベルト幅より10mm狭くなります。
※搬送能力は諸条件で変動します。
