製品説明
傾斜から水平への搬送を、乗り継ぎ無しでスムーズに行えるタイプです。
標準ベルトには傾斜用縦溝ベルトを使用しています。
レイアウトにあわせて角度も簡単に調整できます。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。 (標準色シルバー)
標準ベルトには傾斜用縦溝ベルトを使用しています。
レイアウトにあわせて角度も簡単に調整できます。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。 (標準色シルバー)
製品画像

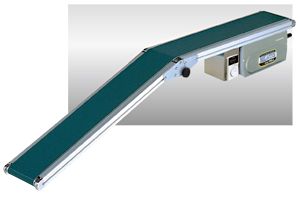

TYPE 34-T1

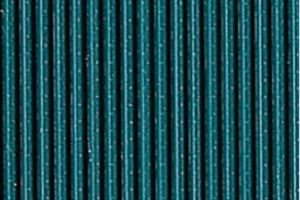

標準ベルト（拡大）
オプションベルト：No.5
オプションベルト：No.5

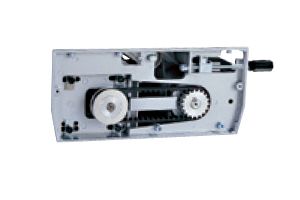

機長・ベルト幅によってはチェーン駆動となります

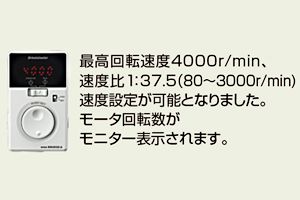

変速モデルにブラシレスDCモータと コントロールユニットを標準装備
型式の選び方
Type34数字/フレーム厚(mm)
|
- |
T1T：チルト/モデル名
1:センタードライブ |
- |
250ベルト幅(mm)
|
- |
2,000機長(mm)
|
- |
T8定速/T
変速/B 数字/速度記号 |
- |
C60A(AC100V単相）
B(AC200V単相) C(AC200V三相) 数字/モータ出力 (60W・90W・120W) |
仕様

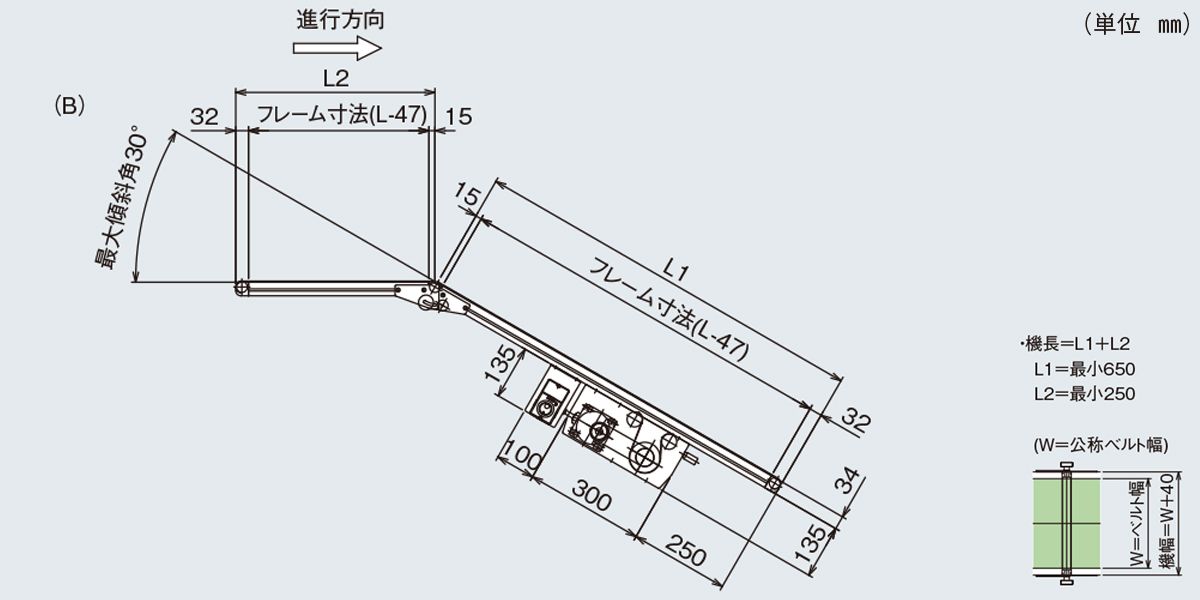

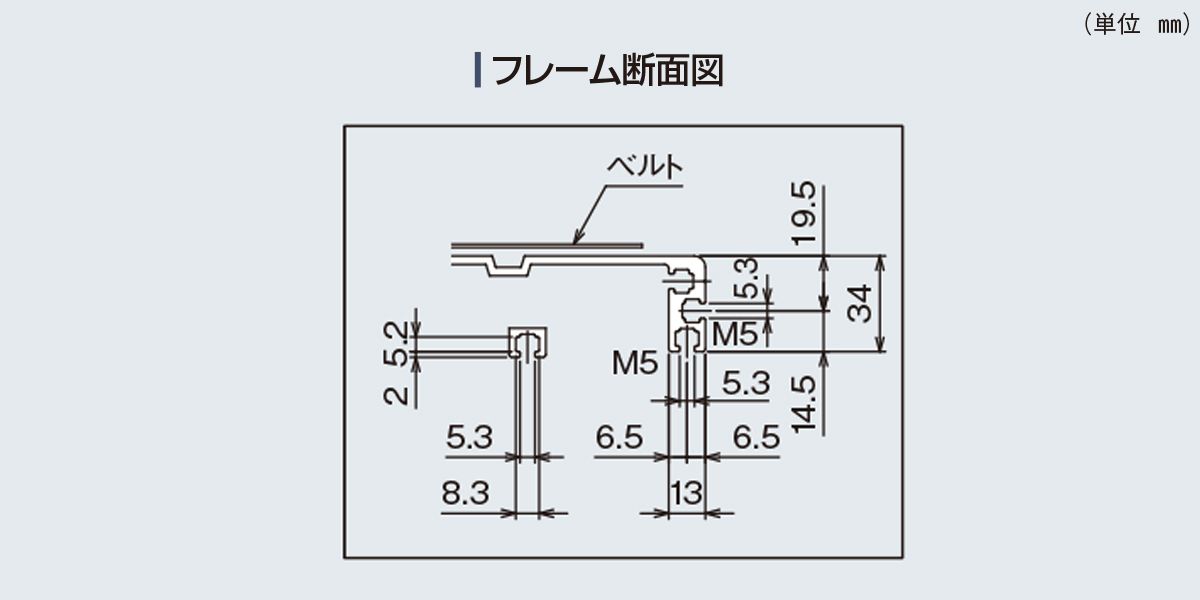

■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-T1 |
|---|---|
| ベルト幅（公称）/ 機幅 | ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540 |
| 機長 | 1,500・2,000・2,500・3,000・4,000 |
| 機高 | 169 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

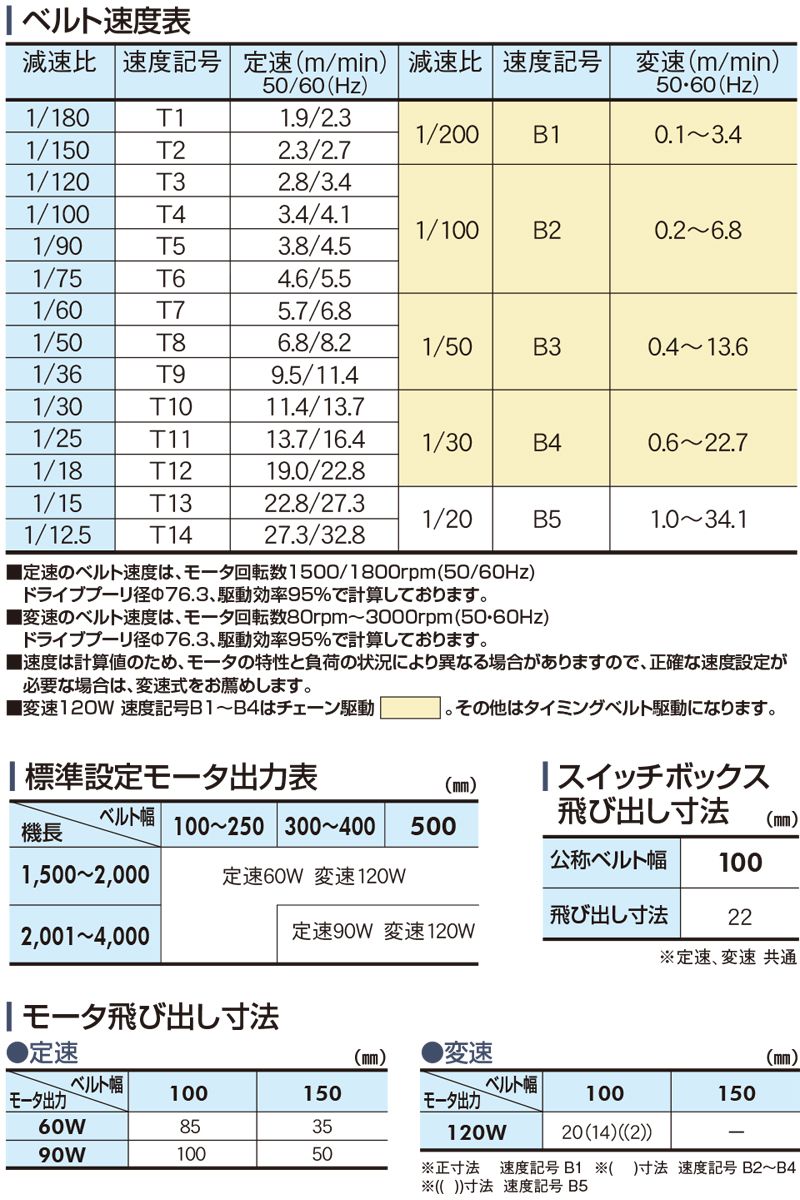

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタン製傾斜用ベルト （色：グリーン、食品規格適合、帯電防止処理） オプションベルトNo.5 |

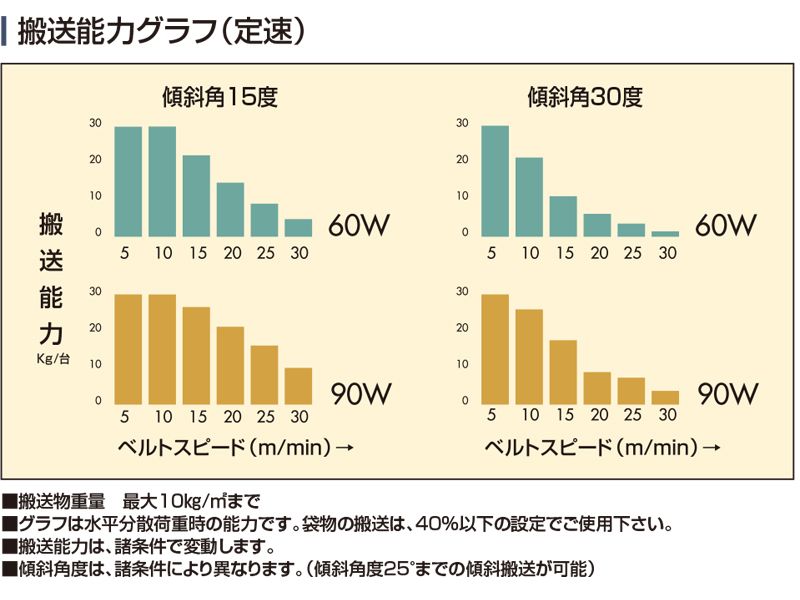

| 搬送能力 | 搬送能力グラフ参照 |
| モータ出力 | 定速60W、90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭くベルト幅500タイプは10mm狭くなります。
※傾斜部の角度は、最大30度まで無段階に調整できます。
※傾斜角度は、諸条件により異なります。（ベルトの傾斜角度25°までの傾斜搬送が可能）
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭くベルト幅500タイプは10mm狭くなります。
※傾斜部の角度は、最大30度まで無段階に調整できます。
※傾斜角度は、諸条件により異なります。（ベルトの傾斜角度25°までの傾斜搬送が可能）
