製品説明
34フレームのモータプーリタイプの駆動部のベルト調整機能がリニューアルしました。
駆動部位置はヘッドドライブ・センタードライブからお選びください。
・アルミフレーム
・モータプーリ
・軽量機種
※脚はオプションです。オプションページをご参照下さい。（標準色シルバー）
駆動部位置はヘッドドライブ・センタードライブからお選びください。
・アルミフレーム
・モータプーリ
・軽量機種
※脚はオプションです。オプションページをご参照下さい。（標準色シルバー）
製品画像
Type34-S3N
ヘッドドライブ（H）
センタードライブ（C）
変速はインバータ方式です。
型式の選び方
Type34数字/フレーム厚（㎜）
|
- |
S3CNS：スタンダード/タイプ名
3：モータプーリ H：ヘッドドライブ C：センタードライブ |
- |
300ベルト幅（㎜）
|
- |
2,000機長（㎜）
|
- |
F3定速/T
変速/F 数字/速度記号 |
- |
C定速：C（AC200V三相）
変速：A（AC100V単相） 変速：B（AC200V単相） 変速：C（AC200V三相） ※インバータ変速 ※定速の場合は三相AC200Vのみ （リード線渡しになります。） |
仕様

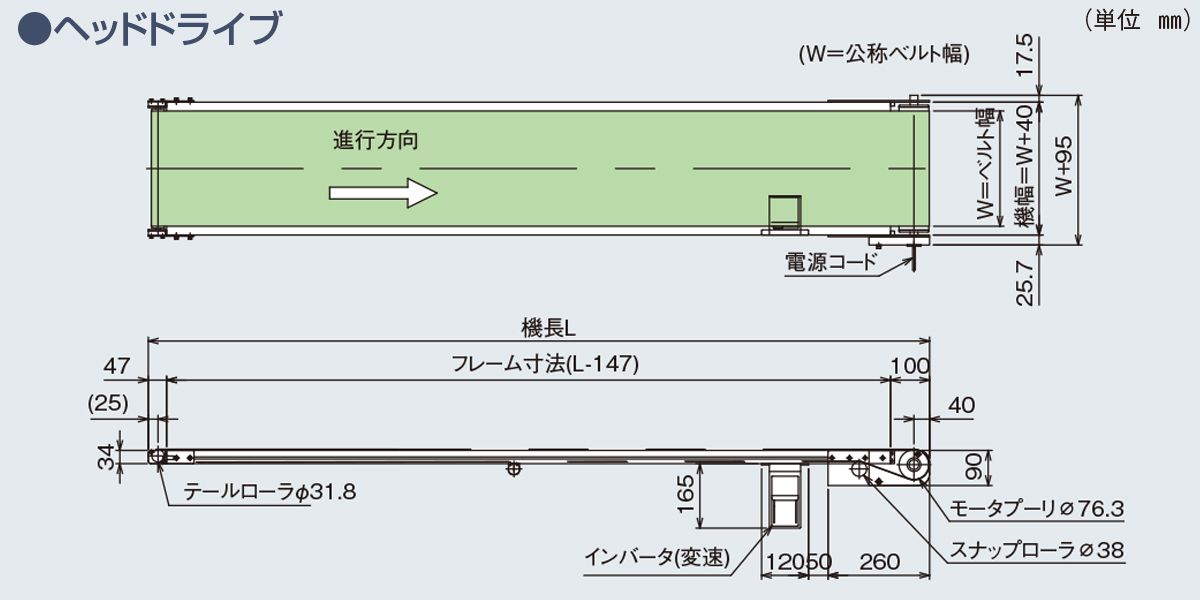

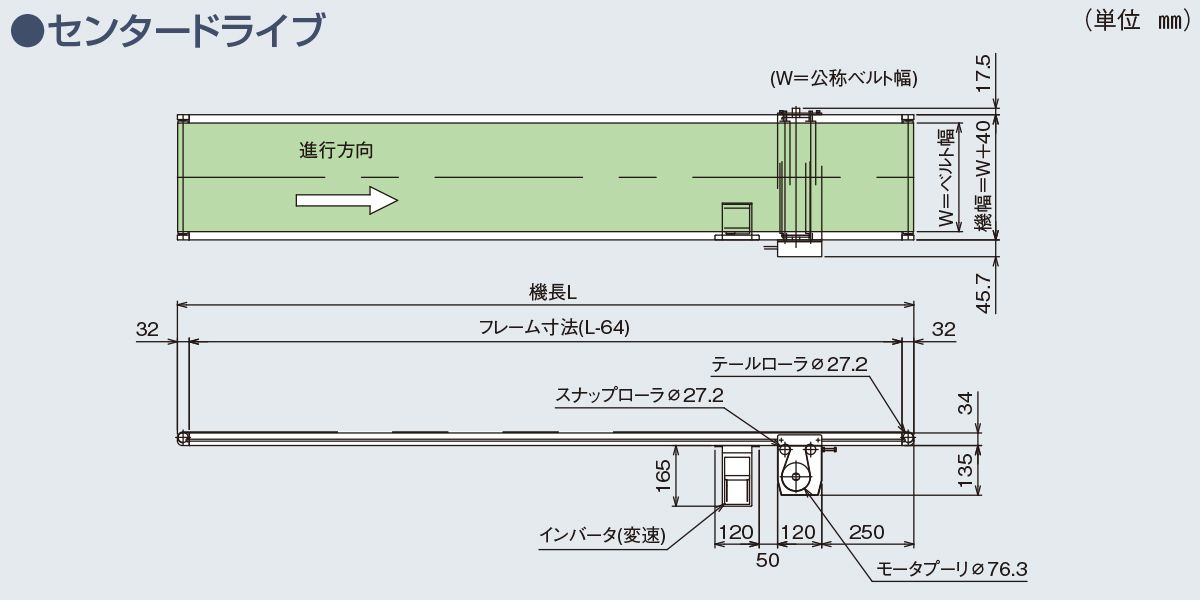

■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-S3N |
|---|---|
| ベルト幅（公称）/ 機幅 | ・300 / 340 ・400 / 440 ・500 / 540 |
| 機長 | 1,000・1,500・2,000・2,500・3,000・3,500・4,000 |
| 機高 | 90（ヘッドドライブ） 169（センタードライブ） |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト （食品規格適合、帯電防止処理） |

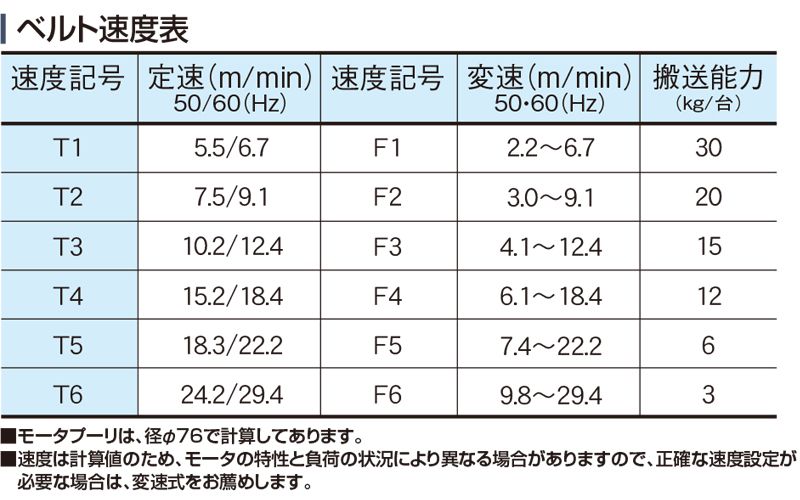

| 搬送能力 | 下表を参照ください。 |
| オプション | 脚、ガイド…他 |
| モータ出力 | 40W |
※単位：㎜
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭くなります。
ベルト幅500タイプは10mm狭くなります。
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭くなります。
ベルト幅500タイプは10mm狭くなります。
