製品説明
ヘッドドライブとして駆動部ベルト調整機能が新しくリニューアルをしました。
ベルト表面をローラが巻きこまないため、汚れやすい搬送物に最適です。
またガイド付きベルトを使用していますのでベルトの調整の困難な条件でのご使用にも適しています。
・アルミフレーム
・ヘッドドライブ
・軽量機種
※ベルト幅75Wはチェーン方式となります。
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)
ベルト表面をローラが巻きこまないため、汚れやすい搬送物に最適です。
またガイド付きベルトを使用していますのでベルトの調整の困難な条件でのご使用にも適しています。
・アルミフレーム
・ヘッドドライブ
・軽量機種
※ベルト幅75Wはチェーン方式となります。
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)
製品画像
Type34-G2P

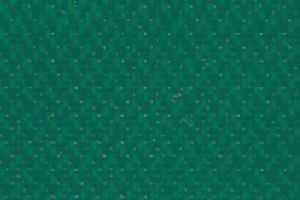

標準ベルト（拡大写真）

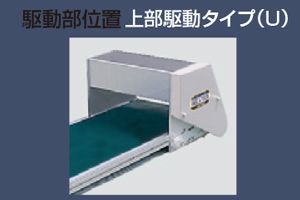

上部駆動タイプ（U）のベルト上面からモータまでの有効スキマは95㎜です。

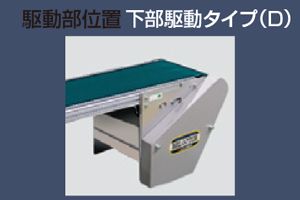

下部駆動タイプ（D）

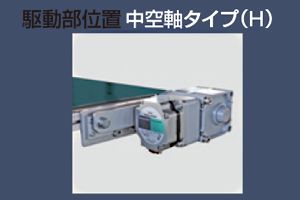

中空軸タイプ（H）

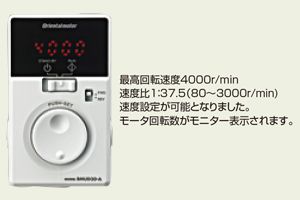

変速モデルにブラシレスDCモータとコントロールユニットを標準装備。
型式の選び方
Type34数字/フレーム厚（㎜）
|
- |
G2DPG：ダコーレス／タイプ名
2：ヘッドドライブ U：上部駆動 D：下部駆動 H：中空軸 |
- |
300ベルト幅（㎜）
|
- |
2,500機長（㎜）
|
- |
T3定速／T
変速／B 数字／速度記号 |
- |
C60A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（40W・60W・120W） |
仕様

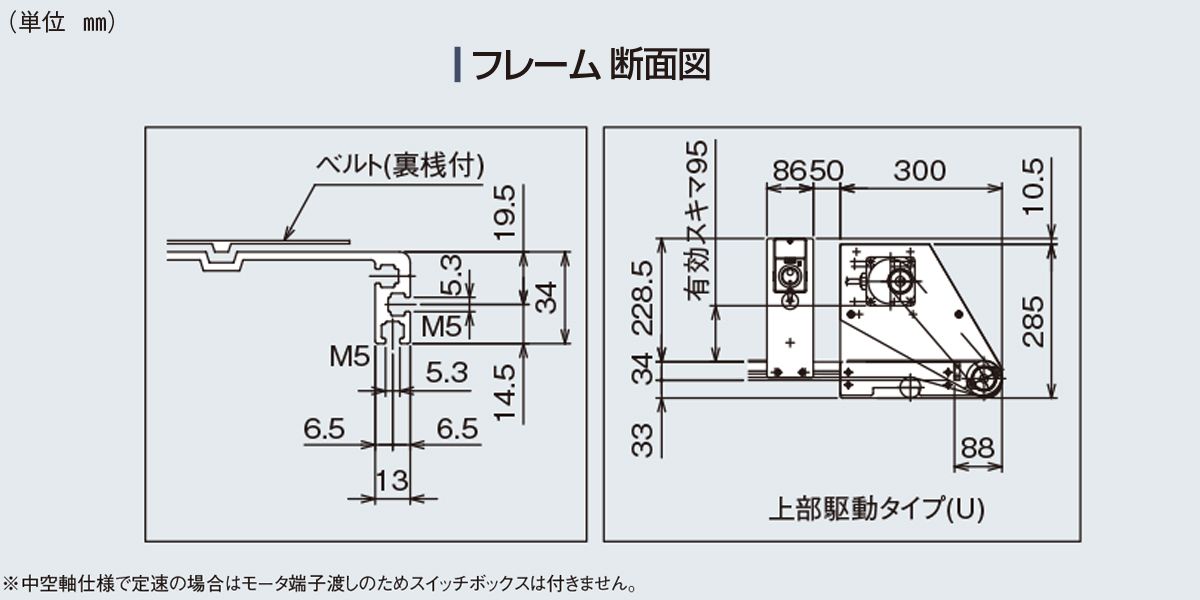

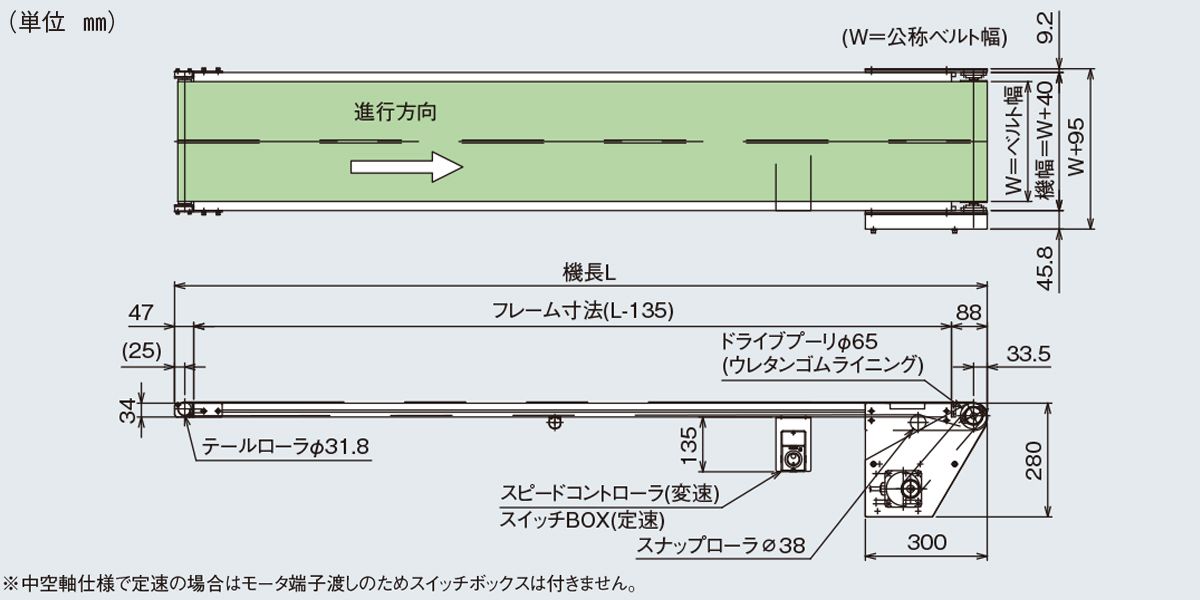

■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-G2P |
|---|---|
| ベルト幅（公称）/ 機幅 | ・75 / 115 ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540 ・600 / 640 |
| 機長 | 1,000・1,500・2,000・2,500・3,000・3,500・4,000・4,500・5,000・5,500・6,000 |
| 機高 | 285 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

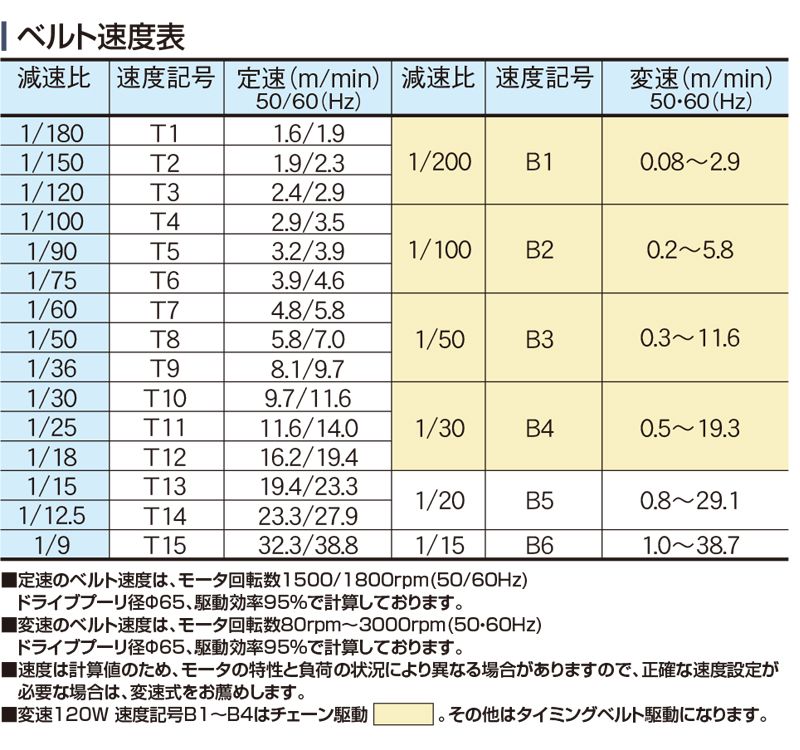

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタン製ガイド付ベルト （色：グリーン、食品規格適合、帯電防止処理） |

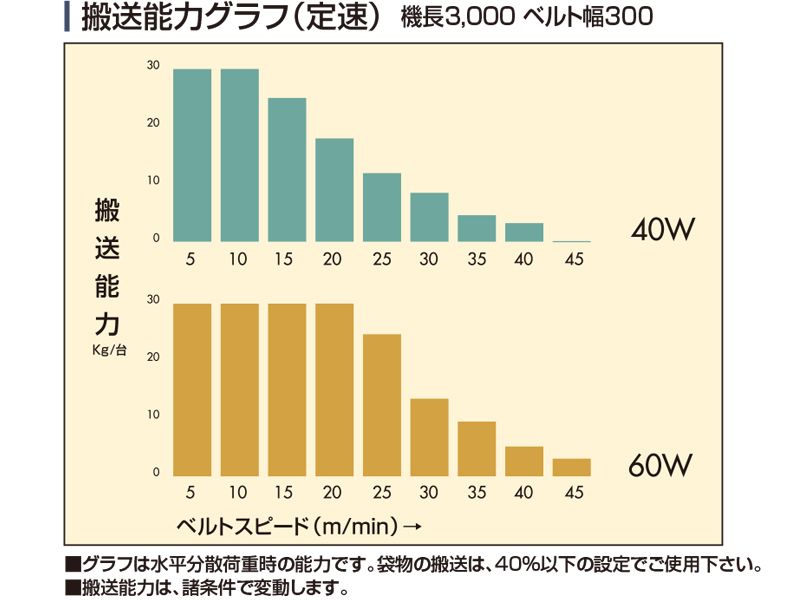

| 搬送能力 | 搬送能力グラフ参照 |

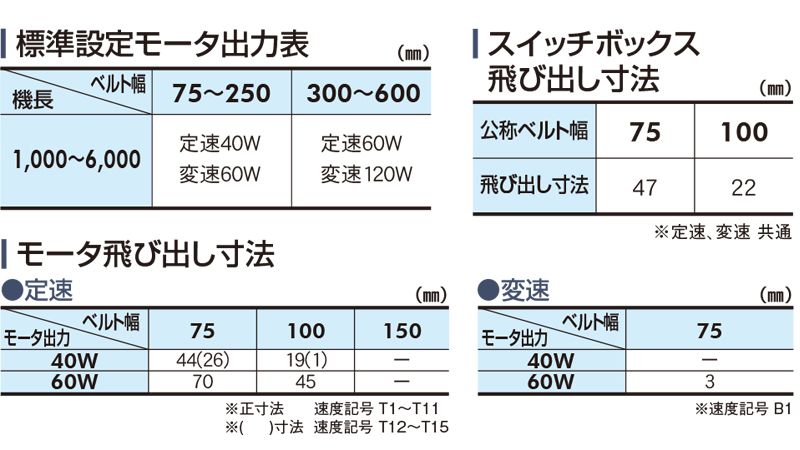

| モータ出力 | 定速40W、60W 変速60W、120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭く、機長4mを超える場合と、ベルト幅500、600タイプは10mm狭くなります。
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭く、機長4mを超える場合と、ベルト幅500、600タイプは10mm狭くなります。
