Type34-H1

ハイスピードタイプ

製品説明・画像仕様ダウンロード価格表関連製品お問い合わせ購入する

製品説明

省力化・高速化の進む工場ニーズにお答えするハイスピードタイプです。
しかもフレーム厚は34mmのコンパクト設計で設置場所をとりません。また駆動部は高速に対応したタイミングベルト仕様ですので作業環境を損なわず効率的な搬送が可能です。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。　(標準色シルバー)
※設置状況により転倒する恐れがありますので補助脚の取付をおすすめします。

製品画像

TYPE 34-H1

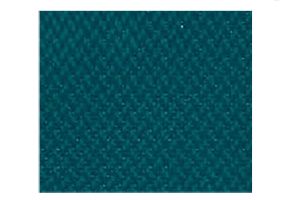

標準ベルト（拡大）
オプションベルト：No.1-4

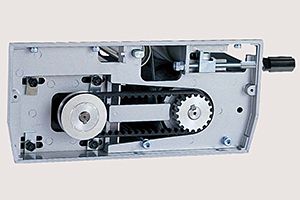

機長・ベルト幅によってはチェーン駆動となります

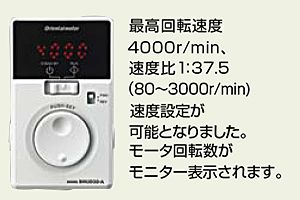

ブラシレスDCモータ　Type34-H1　ベルゴッチ　ミニベルト　ベルトコンベヤ

変速モデルにブラシレスDCモータとコントロールユニットを標準装備

型式の選び方

Type34

数字/フレーム厚(mm)

-

H1

H：ハイスピード/モデル名
1:センタードライブ

-

400

ベルト幅(mm)

-

3,000

機長(mm)

-

T16

定速/T
変速/B
数字/速度記号

-

A90

A(AC100V単相）
B(AC200V単相)
C(AC200V三相)
数字/モータ出力
(60W・90W・120W)

↑PAGE　TOP

仕様

■図面 (※クリックして拡大)

■仕様

型式	Type34-H1
ベルト幅（公称）/ 機幅	・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540
機長	1,000・1,500・2,000・2,500・3,000
機高	169
電源	AC100V（単相） AC200V（単相） AC200V（三相）

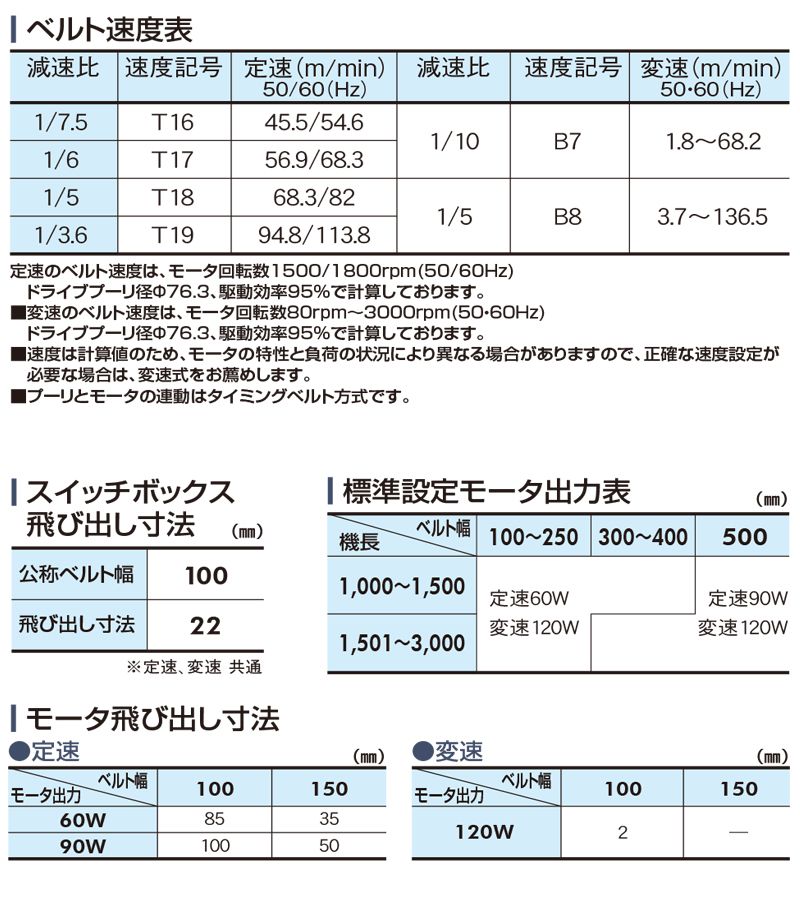

ベルト速度	定速　変速
ベルト（標準）	ポリウレタンベルト（色：グリーン、食品規格適合、帯電防止処理）オプションベルトNo.1-2

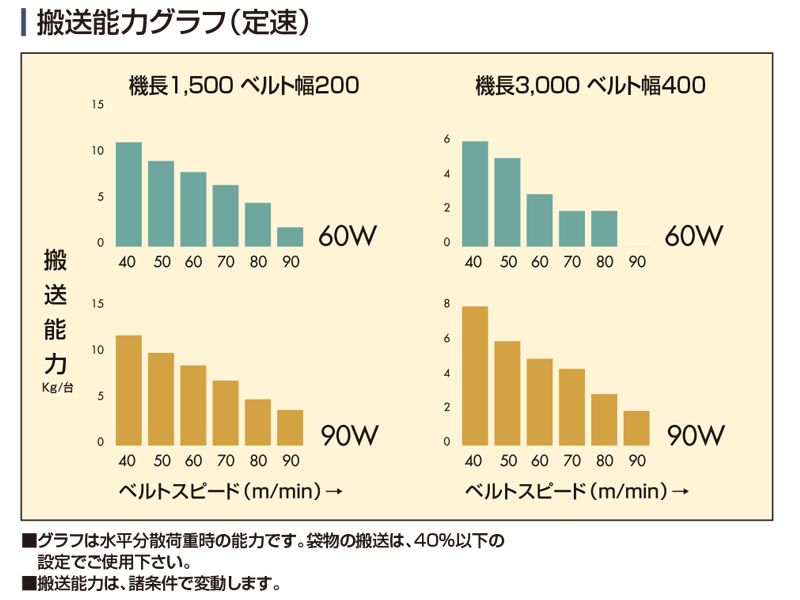

搬送能力	搬送能力グラフ参照
定格出力	定速60W、90W 変速120W
オプション	脚、ガイド…他
