製品説明
ヘッドドライブとして駆動部ベルト調整機能が新しくリニューアルをしました。ベルト表面をローラが巻き込まない、汚れ易い搬送物に最適です。キャリヤローラタイプの為、従来よりも小さなモータで最大６mまで搬送が可能となりました。
・アルミフレーム
・ヘッドドライブ
・軽量機種
・キャリアタイプ
※搬送物は底面が平面でローラ3～4本に乗る長さでばらけないものとします。
※機長、ベルト幅によっては、チェーン方式となります。
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）
・Type40Cシリーズについて
・アルミフレーム
・ヘッドドライブ
・軽量機種
・キャリアタイプ
※搬送物は底面が平面でローラ3～4本に乗る長さでばらけないものとします。
※機長、ベルト幅によっては、チェーン方式となります。
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）
・Type40Cシリーズについて

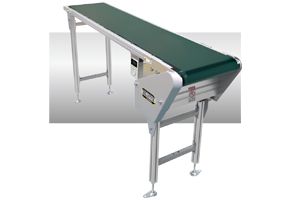

製品画像
Type40C-S2P

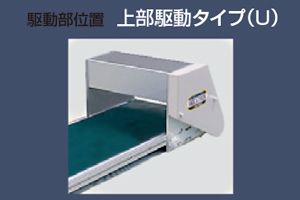

上部駆動部タイプ（U）のベルト上面からモータまでの有効スキマは95㎜です。

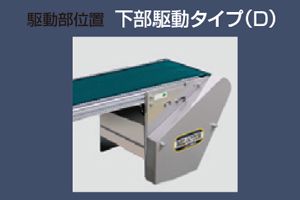

下部駆動部タイプ（D）

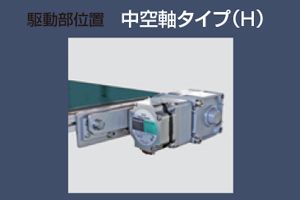

中空軸タイプ（H）
型式の選び方
Type40C数字／フレーム厚（㎜）
C／キャリヤタイプ |
- |
S2DPS：スタンダード／タイプ名
2：ヘッドドライブ U：上部駆動 D：下部駆動 H：中空軸 |
- |
300ベルト幅（㎜）
|
- |
2,000機長（㎜）
|
- |
B1定速／T
変速／B 数字／速度記号 |
- |
C60A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（25W・60W） |
仕様

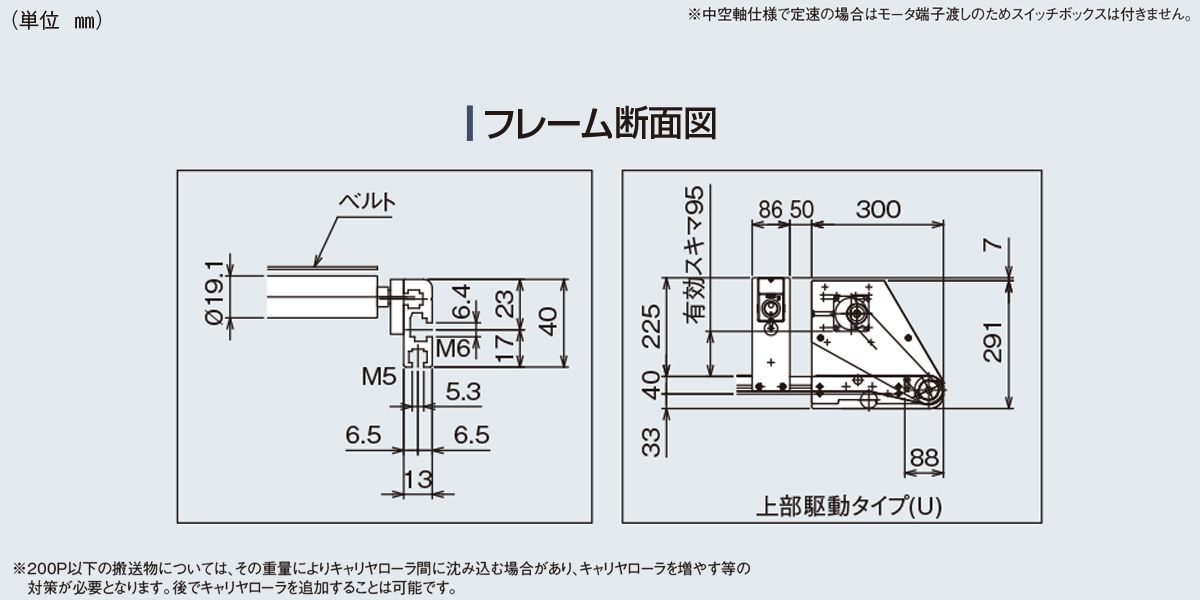

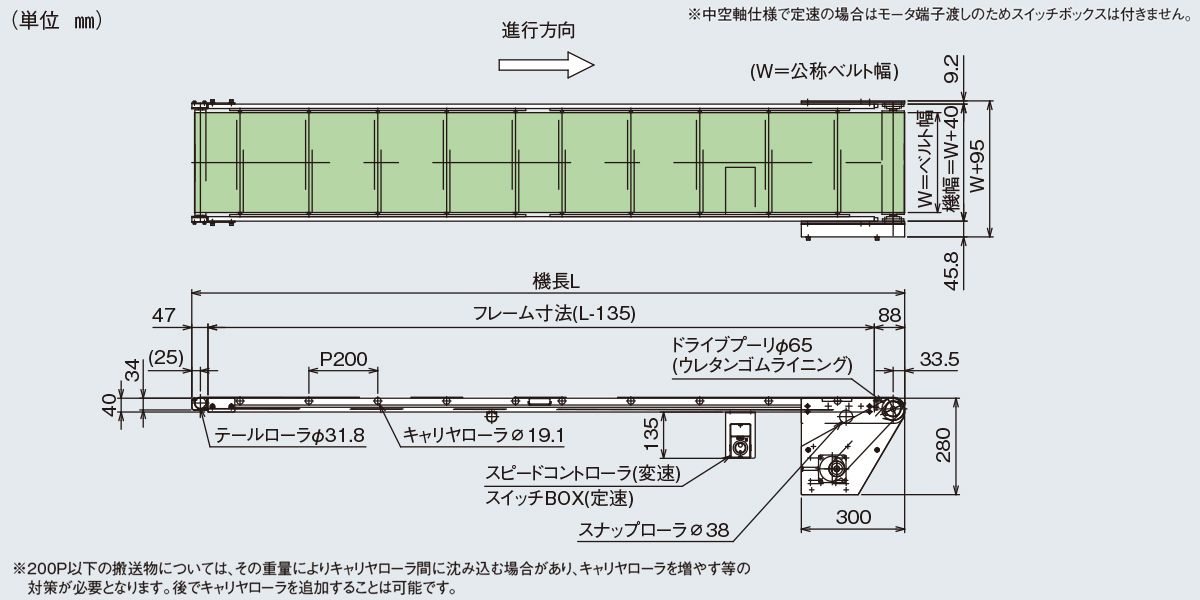

■図面 (※クリックして拡大)
■仕様
| 型式 | Type40C-S2P |
|---|---|
| ベルト幅（公称）/ 機幅 | ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540 ・600 / 640 |
| 機長 | 1,000・1,500・2,000・2,500・3,000・3,500・4,000・5,000・6,000 |
| 機高 | 291 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

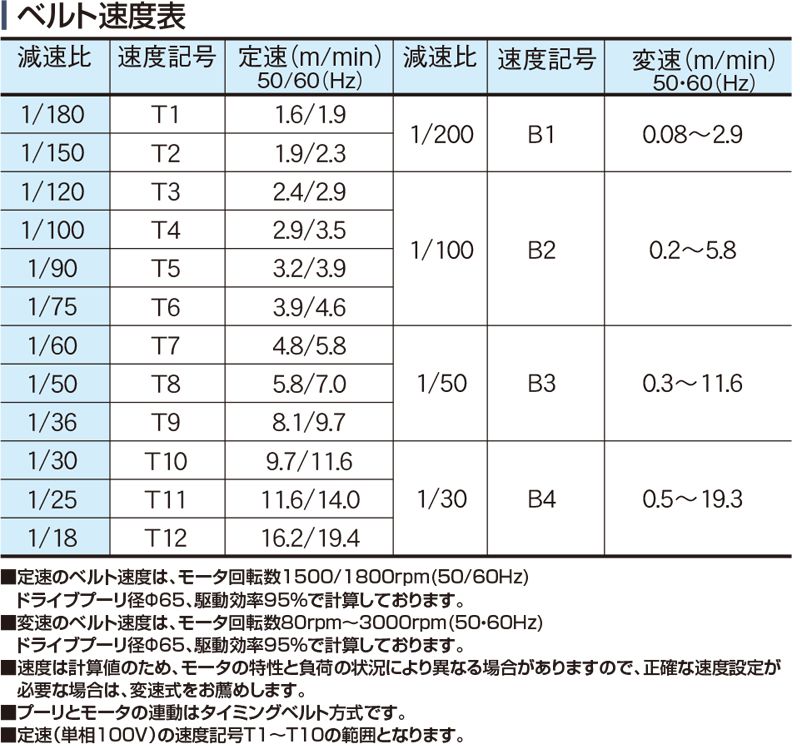

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト1P （色：グリーン、食品規格適合、帯電防止処理） |

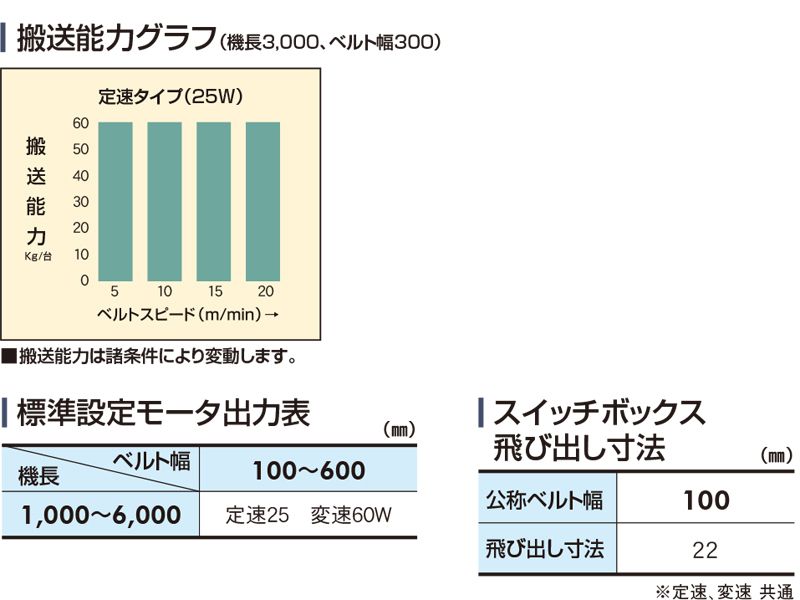

| 搬送能力 | 60kg / 台（水平分散荷重） |
| モータ出力 | 定速25W 変速60W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
