Type34-SW1 ベルゴッチ（ミニベルト）34フレーム　センタードライブ　ステンレスパーツタイプ
コンベヤ＞ベルトコンベヤ＞ベルゴッチ＞34フレーム・センタードライブ
Type34-SW1

ステンレスパーツタイプ

製品説明

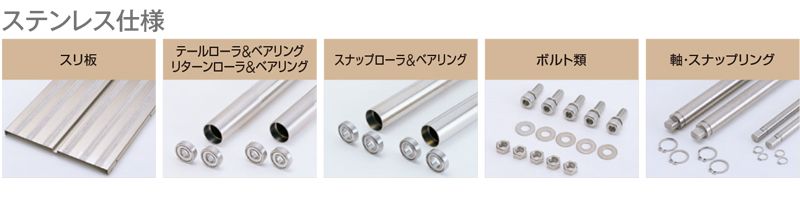

従来のType34-S1にステンレスをプラスα。
オールSUS仕様まで必要としない簡易ステンレス仕様のコンベヤです。
・アルミフレーム
・センタードライブ
・軽量機種

※機長、ベルト幅によっては、 チェーン方式となります。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)

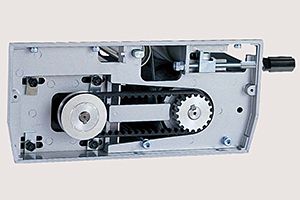

※駆動部ユニットにつきましてはType34-S1と同仕様です。 ※防水仕様ではありません。 （防水仕様ご希望の場合はアラエールをご検討ください。）

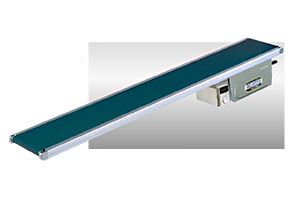

製品画像
型式の選び方

Type34

数字/フレーム厚(mm)

-

SW1

SW：スタンダード
1：センタードライブ

-

300

ベルト幅(mm)

-

2,000

機長(mm)

-

B1

定速/T
変速/B
数字/速度記号

-

C60

A(AC100V単相）
B(AC200V単相)
C(AC200V三相)
数字/モータ出力
(25W・40W・60W・120W)
↑PAGE　TOP
仕様

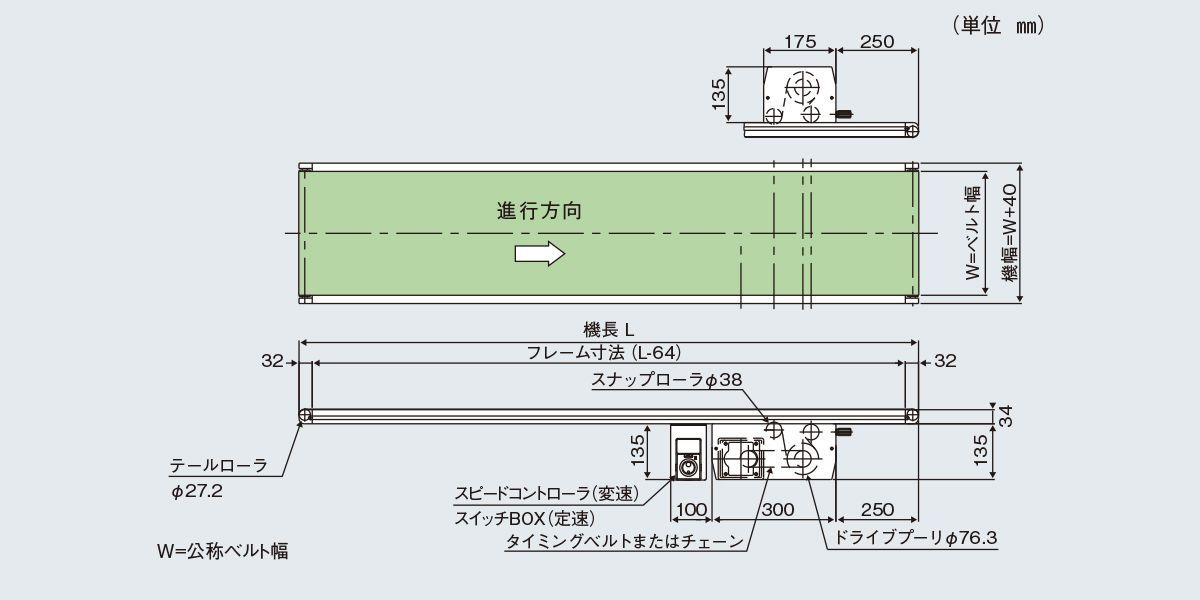

■図面 (※クリックして拡大)



■仕様

型式 Type34-SW1
ベルト幅（公称）/ 機幅 ・100 / 140
・150 / 190
・200 / 240
・250 / 290
・300 / 340
・350 / 390
・400 / 440
・500 / 540
・600 / 640
機長 500～8,000
機高 169
電源 AC100V（単相）
AC200V（単相）
AC200V（三相）
ベルト（標準） ポリウレタンベルト
（色：グリーン・ホワイト、食品規格適合、帯電防止処理）
ベルト速度 定速　変速
搬送能力 Type34-S1参照
オプション 脚、ガイド…他
定格出力 定速25W、40W、60W
変速60W、120W
※単位：㎜
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭く、機長4ｍを超える場合と、ベルト幅500、600タイプは10mm狭くなります。 ※6ｍを超える機長の場合、中間テンションユニットが付きます。

ステンレスパーツ　Type34-SW1　ベルゴッチ　ミニベルト　ベルトコンベヤ

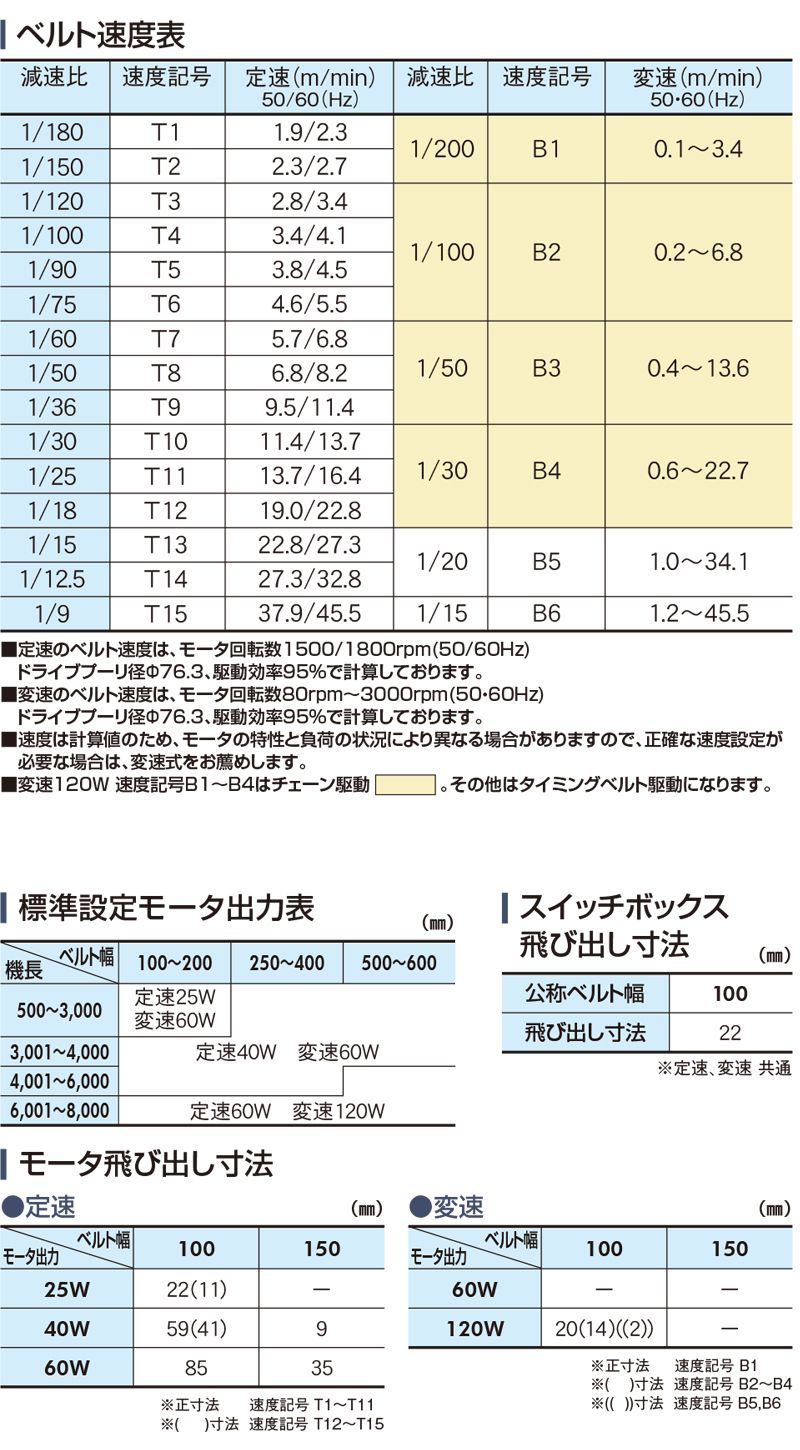

ベルト速度表　モータ出力表　モータ飛び出し寸法　スイッチボックス飛び出し寸法　Type34-SW1　ベルゴッチ　ミニベルト　ベルトコンベヤ
