製品説明
ナイフエッジ部の調整機能をリニューアルしました。
先端R3mmのシャープなエッジで、20mm程度の小さな搬送物もスムーズに乗り移り可能。
標準仕様は片側ナイフエッジになります。
・アルミフレーム
・センタードライブ
・軽量機種
・標準ベルト：オプションベルトNo.1-4
※画像は両側ナイフエッジモデルです。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)
先端R3mmのシャープなエッジで、20mm程度の小さな搬送物もスムーズに乗り移り可能。
標準仕様は片側ナイフエッジになります。
・アルミフレーム
・センタードライブ
・軽量機種
・標準ベルト：オプションベルトNo.1-4
※画像は両側ナイフエッジモデルです。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)
製品画像
写真は両側ナイフエッジタイプです。
型式の選び方
Type34数字/フレーム厚（㎜）
|
- |
K1N-OK：ナイフエッジ／タイプ名
1：センタードライブ K1N-I：片側（入口側ナイフエッジ） K1N-O：片側（出口側ナイフエッジ） K1N-W：両側ナイフエッジ |
- |
250ベルト幅（㎜）
|
- |
3,000機長（㎜）
|
- |
T3定速／T
変速／B 数字／速度記号 |
- |
C60A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（60W・90W・120W） |
仕様
■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-K1N |
|---|---|
| ベルト幅（公称）/ 機幅 | ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・400 / 440 ・500 / 540 |
| 機長 | 1,000・1,500・2,000・2,500・3,000 |
| 機高 | 169 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

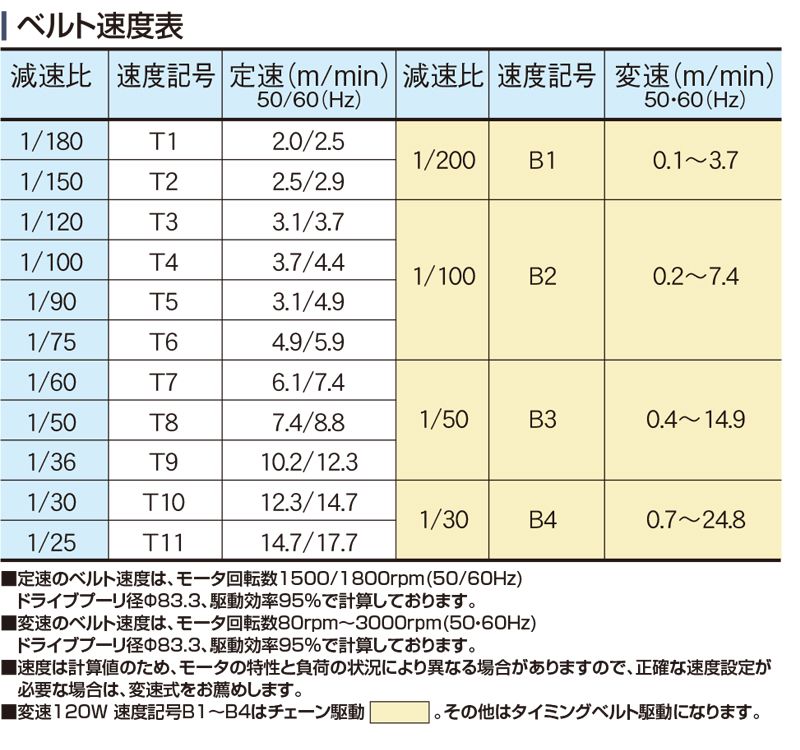

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト（ナイフエッジ用） （色：グリーン、食品規格適合、帯電防止処理） オプションベルトNo.1-4 |
| 搬送能力 | 10kg / 台（水平分散荷重時） |
| 定格出力 | 定速60W、90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※両側ナイフエッジの場合ベルト幅最大300、機長最大3,000までになります。
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40％以下でご使用下さい。
※両側ナイフエッジの場合ベルト幅最大300、機長最大3,000までになります。
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40％以下でご使用下さい。
