製品説明
ヘッドドライブとして駆動部ベルト調整機能が新しくリニューアルをしました。
桟付きベルト（高さ30㎜）とガイド（高さ40㎜）を標準装備。
バラ物や不安定な搬送物の傾斜搬送や、水平でのピッチ送り等にご利用いただけます。
・アルミフレーム
・ヘッドドライブ
・軽量機種
※上部駆動タイプのベルトの上面からモータまでの 有効スキマは95㎜です。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)
桟付きベルト（高さ30㎜）とガイド（高さ40㎜）を標準装備。
バラ物や不安定な搬送物の傾斜搬送や、水平でのピッチ送り等にご利用いただけます。
・アルミフレーム
・ヘッドドライブ
・軽量機種
※上部駆動タイプのベルトの上面からモータまでの 有効スキマは95㎜です。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)
製品画像
Type34-D2P

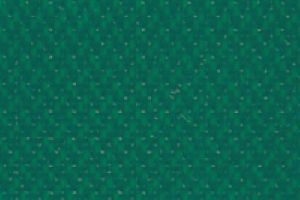

標準ベルト（拡大写真）

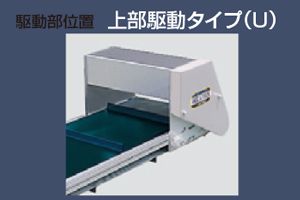

上部駆動タイプ（U）のベルト上面からモータまでの有効スキマ95㎜です。

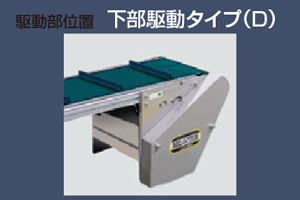

下部駆動タイプ（D）

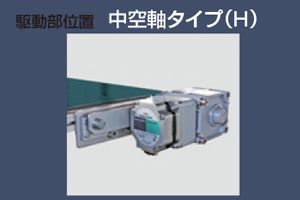

中空軸タイプ（H）

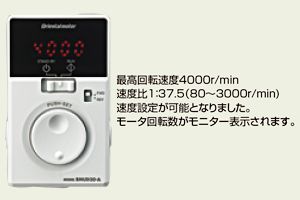

変速モデルにブラシレスDCモータとコントロールユニットを標準装備
型式の選び方
Type34数字/フレーム厚（㎜）
|
- |
D2UPD：サン付ベルト／タイプ名
2：ヘッドドライブ U：上部駆動 D：下部駆動 H：中空軸 |
- |
250ベルト幅（㎜）
|
- |
1,500機長（㎜）
|
- |
T5定速／T
変速／B 数字／速度記号 |
- |
B60A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（60W・120W） |
仕様
■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-D2P |
|---|---|
| ベルト幅（公称）/ 機幅 | ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540 |
| 機長 | 1,000・1,500・2,000・2,500・3,000 |
| 機高 | 285 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

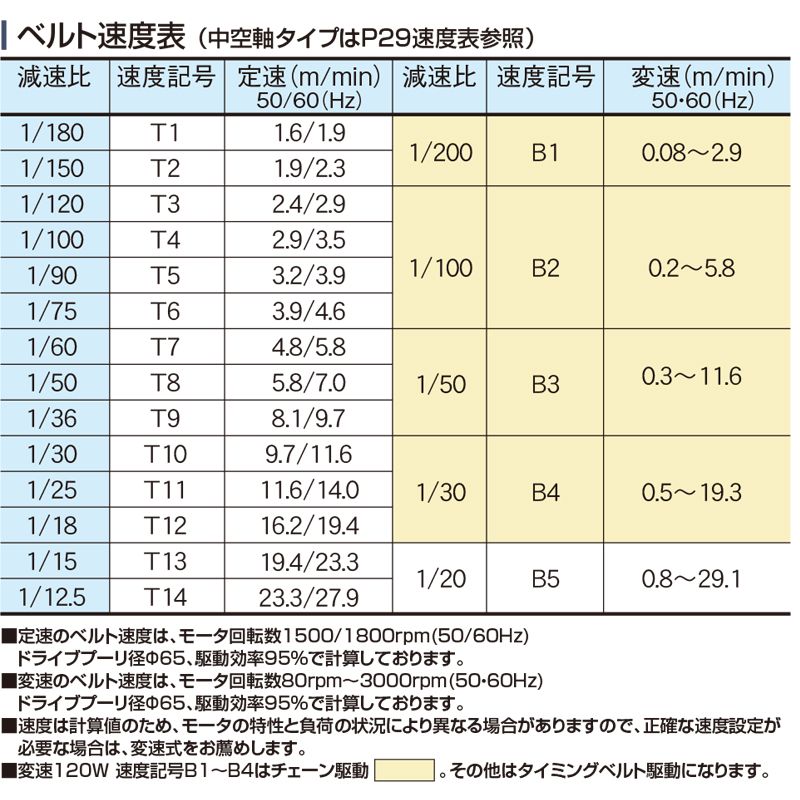

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタン製桟付ベルト （色：グリーン、食品規格適合、帯電防止処理） |

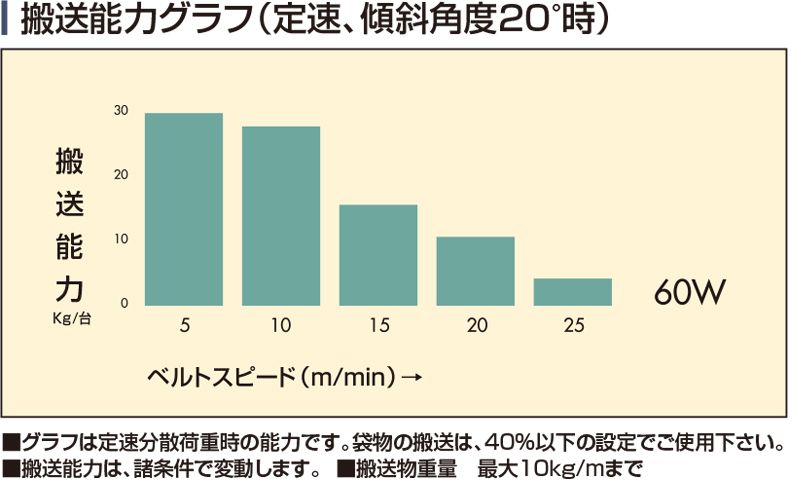

| 搬送能力 | 搬送能力グラフ参照 |

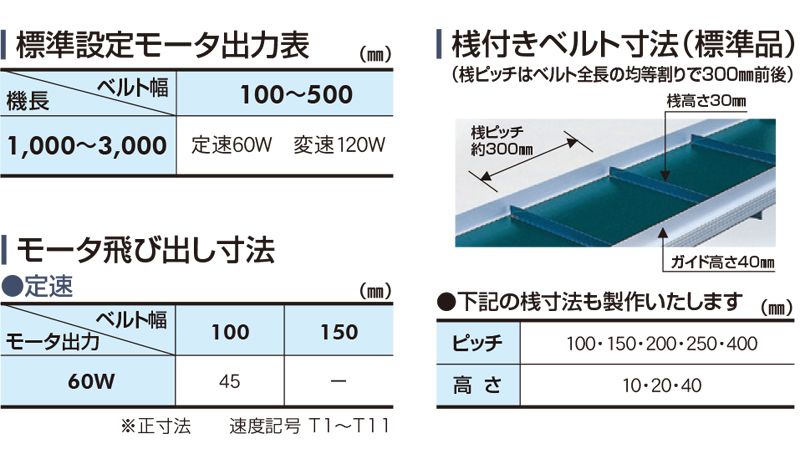

| モータ出力 | 定速60W 変速120W |
| オプション | 脚…他 |
※単位：㎜
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭くなります。ベルト幅500タイプは10mm狭くなります。
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭くなります。ベルト幅500タイプは10mm狭くなります。
