製品説明
オールステンレス製で、耐水・耐蝕性に優れています。
製品画像
SUS製フレーム
仕様

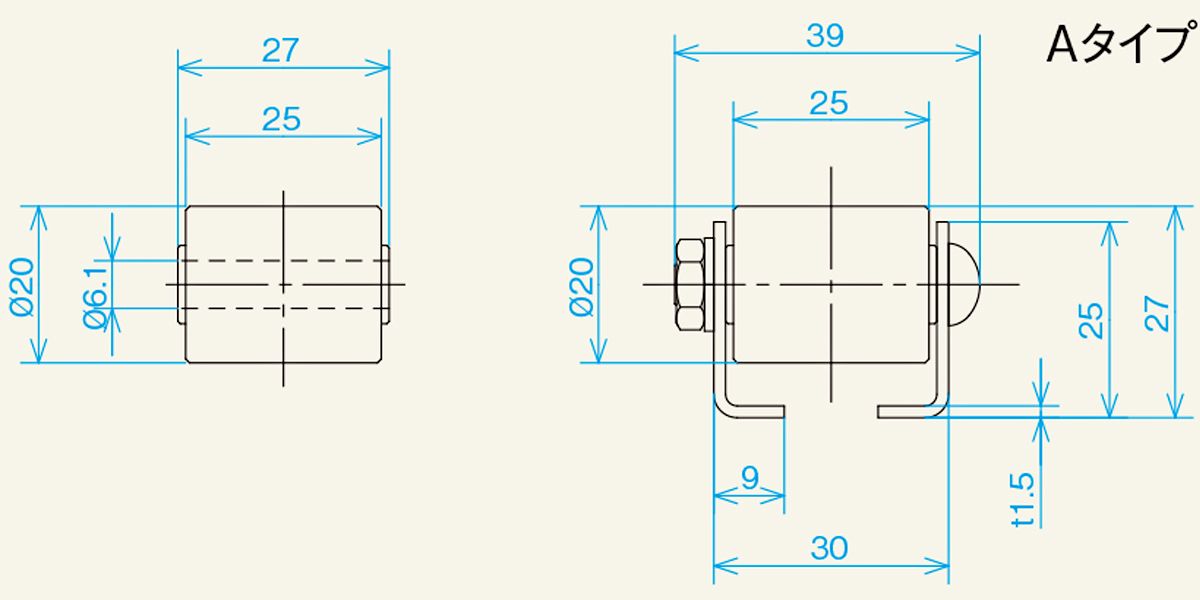

■図面
■仕様
| 型式 | W-2025SUS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
20×25×6.1×27 |
| 使用軸 | M6 ×35L（ボタン） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 25×30×9×39×1.5 |
| 機高 Ｈ | 27 |
| 全長 Ｌ | 1,000・1,500・2,000 |
| ホイール間隔 P | 25・30・35 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 40 |
| 備考 | 削り出しホイール |
| ストレート1000Lの重量目安（ｋｇ） 25P | 2.43 |
| ストレート1000Lの重量目安（ｋｇ） 30P | 2.14 |
| ストレート1000Lの重量目安（ｋｇ） 35P | 1.92 |
単位：mm
