製品説明
外輪・内輪を丸鋼やパイプ等から削り出して加工したホイールです。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。
製品画像
【メジャーグリーン】
※標準色は2.5G/5近似色です。
※標準色は2.5G/5近似色です。
仕様

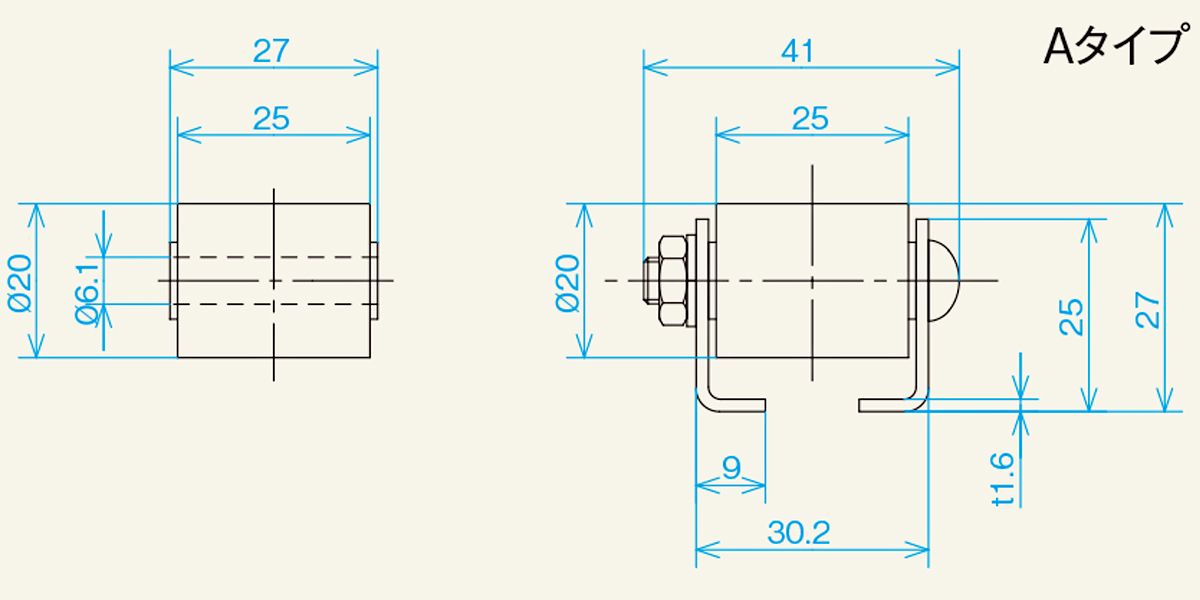

■図面
■仕様
| 型式 | W-2025BS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
20×25×6.1×27 |
| 使用軸 | M6 ×37L（ボタン） |
| フレーム形状 形状ｈ×Ｗ1× Ｗ2×Ｗ3×t |
 25×30.2×9×41×1.6 |
| 機高 Ｈ | 27 |
| 全長 Ｌ | 1,000・1,500・2,000 |
| ホイール 間隔 P | 25・30・35 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 40 |
| 備考 | |
| ストレート1000Lの重量目安（ｋｇ） 25P | 2.47 |
| ストレート1000Lの重量目安（ｋｇ） 30P | 2.18 |
| ストレート1000Lの重量目安（ｋｇ） 35P | 1.96 |
単位：mm
