製品説明
オールステンレス製で、耐水・耐蝕性に優れています。

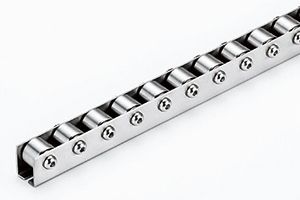

製品画像
SUS製フレーム
仕様

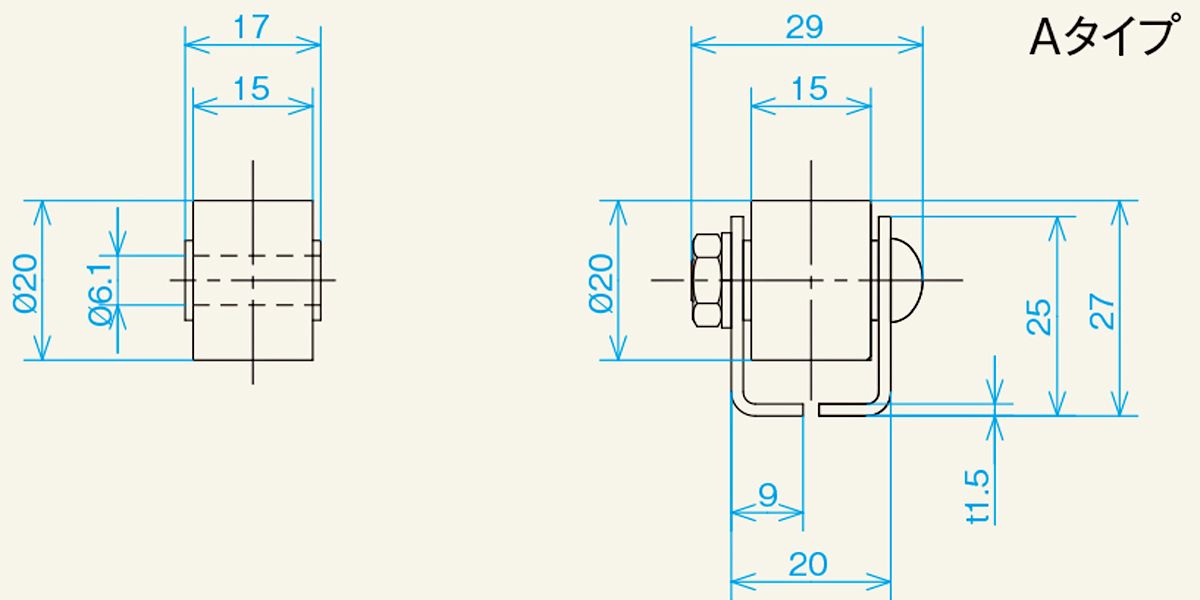

■図面
■仕様
| 型式 | W-2015SUS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
20×15×6.1×17 |
| 使用軸 | M6 ×25L（ボタン） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 25×20×9×29×1.5 |
| 機高 Ｈ | 27 |
| 全長 Ｌ | 1,000・1,500・2,000 |
| ホイール間隔 P | 25・30・35 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 30 |
| 備考 | 削り出しホイール |
| ストレート1000Lの重量目安（ｋｇ） 25P | 1.87 |
| ストレート1000Lの重量目安（ｋｇ） 30P | 1.67 |
| ストレート1000Lの重量目安（ｋｇ） 35P | 1.53 |
単位：mm
