R-1912PA

Mシリーズ
L型フレーム

製品説明・画像仕様ダウンロード価格表関連製品お問い合わせ購入する

製品説明

【用途】
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１）ローラ径φ19.1、ローラ間隔最小P20です。
２）ローラ幅(公称)は100W～500Wの50mmとびが標準です。フリーサイズも製作可能です。
３） L型フレームで省スペース
注記１：連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２：軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
注記３：ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

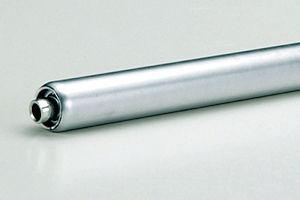

製品画像

連結金具はオプションです。

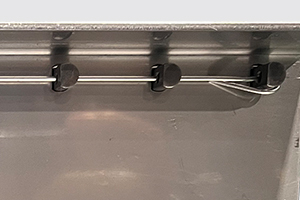

針金止め（※イメージです。）

型式の選び方

R

ローラの種類
R：スチール製ローラ

-

19

ローラ外径（Φ）
19：Φ19.1

-

12

ローラパイプ肉厚(t)
12：t1.2

-

P

ベアリングの種類
P：プレスベアリング

-

A

フレーム形状
A：L20×15

↑PAGE　TOP

仕様

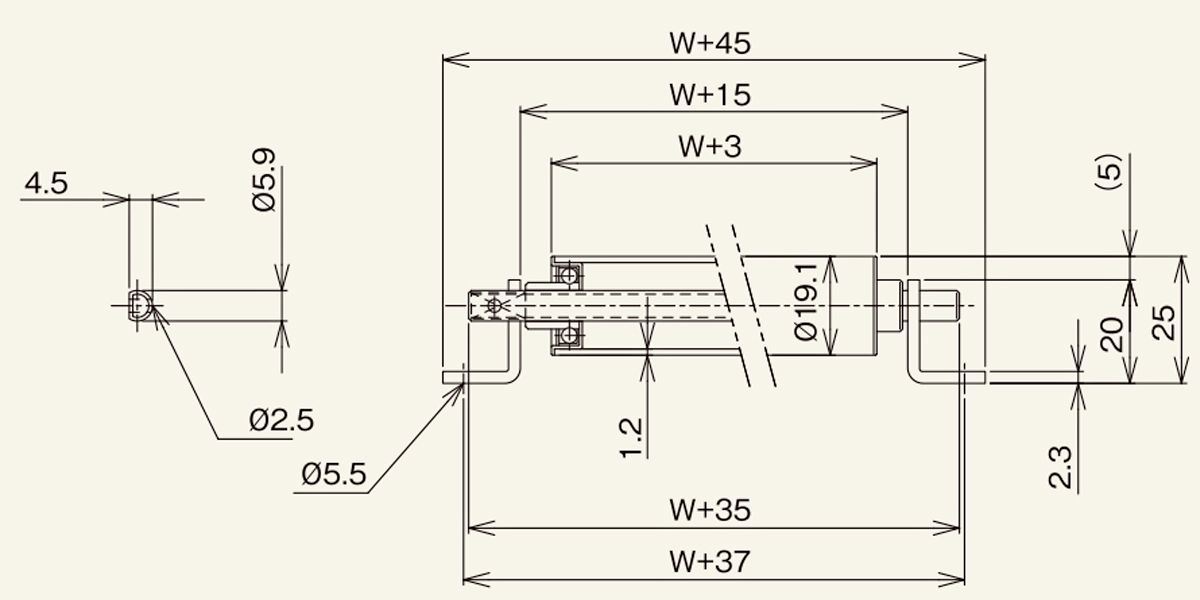

■図面

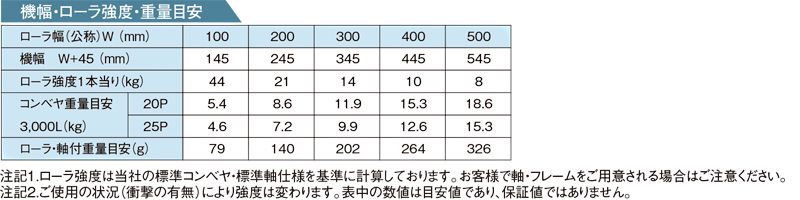

■仕様

型式	R-1912PA
【ローラ単品仕様】コンベヤ型式	R-1912PA
【ローラ単品仕様】ローラ単体型式	R-1912P
【ローラ単品仕様】ローラ寸法：外形（φ）	19.1
【ローラ単品仕様】ローラ寸法：肉厚（ｔ）	1.2
【ローラ単品仕様】ローラ寸法：軸穴（φ）	6.2
【ローラ単品仕様】標準ローラ幅（公称）Ｗ	100～500
【ローラ単品仕様】標準ローラ全長ＢＢ	W+13
【ローラ単品仕様】製作可能最短ローラ幅（W）	40
【ローラ単品仕様】製作可能最長ローラ幅（W）	600
【ローラ単品仕様】ローラ幅フリーサイズ	○
【ローラ単品仕様】ローラ仕様：材質	STKM12A
【ローラ単品仕様】ローラ仕様：表面処理	溶融亜鉛めっき
【ローラ単品仕様】ベアリング：仕様	プレス
【ローラコンベヤ仕様】フレーム仕様：高さ×幅×肉厚（Ｉ×Ｋ×ｔ）	L20×15×2.3
【ローラコンベヤ仕様】フレーム仕様：材質	スチール
【ローラコンベヤ仕様】フレーム仕様：表面処理	焼付塗装
【ローラコンベヤ仕様】標準機長製作範囲：1000L	○
【ローラコンベヤ仕様】標準機長製作範囲：1500L	○
【ローラコンベヤ仕様】標準機長製作範囲：2000L	×
【ローラコンベヤ仕様】標準機長製作範囲：3000L	×
【ローラコンベヤ仕様】標準機長製作範囲：カーブ　内R900	×
【ローラコンベヤ仕様】標準ローラ間隔：ピッチＰ	20・25・30
【ローラコンベヤ仕様】機高（ローラ上面）Ｈ	25
【標準軸仕様】軸軽（φ）×肉厚（t）公称（実寸）	6（5.9）×0.7
【標準軸仕様】軸長（mm）	W＋35
【標準軸仕様】形状	パイプ
【標準軸仕様】加工	丸・半月/タテピン穴
【標準軸仕様】材質	STKM11A
【標準軸仕様】めっき	×
