製品説明
【用途】
軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ19.1、ローラ間隔 最小P20です。
２） ローラ幅(公称)は100W～500Wの50mmとびが標準です。フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ、φ19で売れ筋商品
４） ［60型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： 軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
注記３： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ19.1、ローラ間隔 最小P20です。
２） ローラ幅(公称)は100W～500Wの50mmとびが標準です。フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ、φ19で売れ筋商品
４） ［60型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： 軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
注記３： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

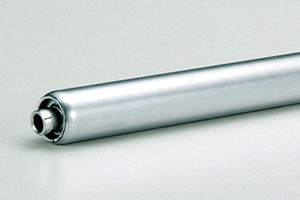

製品画像
連結金具はオプションです。

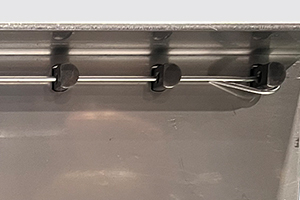

針金止め（※イメージです。）
型式の選び方
Rローラの種類
R：スチール製ローラ |
- |
19ローラ外径（Φ）
19：Φ19.1 |
- |
12ローラパイプ肉厚(t)
12：t1.2 |
- |
Pベアリングの種類
P：プレスベアリング |
- |
#フレーム形状
無記号：下記仕様表参照 |
仕様
■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
R-1912P |
|---|---|
| 【ローラ単品仕様】 ローラ単体型式 |
R-1912P |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
19.1 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
1.2 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
6.2 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100～500 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+13 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
40 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
600 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM12A |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
溶融亜鉛めっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
プレス |
| 【ローラコンベヤ仕様】 フレーム仕様： 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
[60×30×2.3 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付塗装 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：3000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
20・25・30 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
61.5 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
6（5.9）×0.7 |
| 【標準軸仕様】 軸長（mm） |
W＋35 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月/タテピン穴 |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |
単位：㎜
