製品説明
【用途】
中荷重搬送用
【製品の特徴】
１） ローラ径φ57.2、ローラ間隔 最小P75です。
２） ローラ幅(公称)は100W～1,000Wの50mmとびが標準です。
３） 中荷重荷重搬送用で最も汎用性に富んだタイプ。
４） プレスベアリング、安価タイプ。
５） ［90型フレーム落し込みタイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
中荷重搬送用
【製品の特徴】
１） ローラ径φ57.2、ローラ間隔 最小P75です。
２） ローラ幅(公称)は100W～1,000Wの50mmとびが標準です。
３） 中荷重荷重搬送用で最も汎用性に富んだタイプ。
４） プレスベアリング、安価タイプ。
５） ［90型フレーム落し込みタイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。

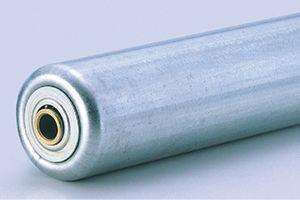

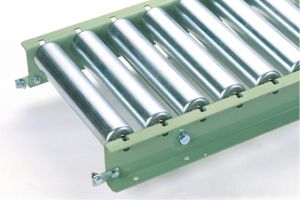

製品画像
連結金具はオプションです。
型式の選び方
RHローラの種類
RH：落し込み式ローラコンベヤ |
- |
57ローラ外径（Φ）
57：Φ57.2 |
- |
14ローラパイプ肉厚(t)
14：t1.4 |
- |
Pベアリングの種類
P：プレスベアリング |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

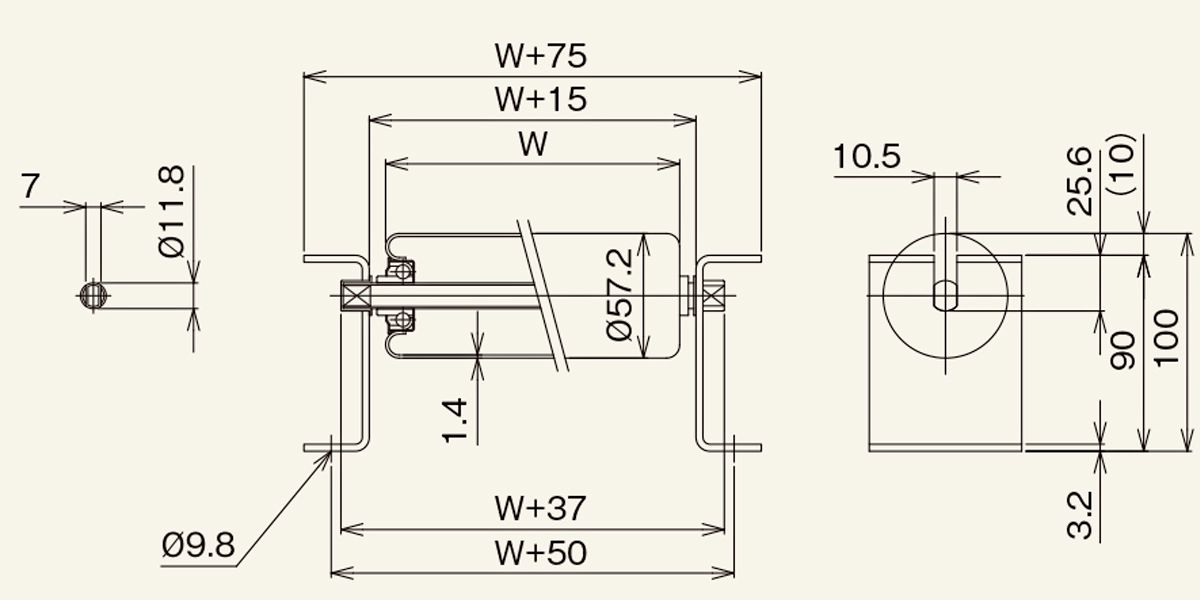

■図面

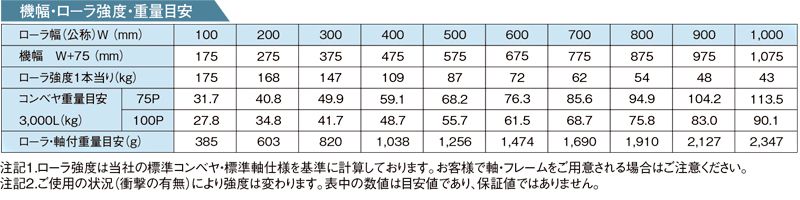

■仕様
| 型式 | RH-5714P |
|---|---|
| 【ローラ単品仕様】 コンベヤ型式 |
RH-5714P |
| 【ローラ単品仕様】 ローラ単体型式 |
RH-5714P |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
57.2 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
1.4 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100～1,000 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+8 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
100 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
1,000 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
50とび |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM11A-S |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
溶融亜鉛めっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
プレス |
| 【ローラコンベヤ仕様】 フレーム仕様： 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
［90×30×3.2 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付塗装 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：3000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
× |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
75・100・150・200 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
100 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
12 （11.8）x 1.0 |
| 【標準軸仕様】 軸長（mm） |
W+37 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
両つぶし |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |
単位：㎜
