製品説明
【静音】

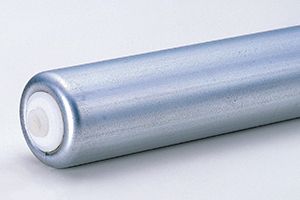

スチール製ローラコンベヤ／樹脂製ベアリングの採用により、回転音を大幅に減少。
スチール製ローラコンベヤ／樹脂製ベアリングの採用により、回転音を大幅に減少。

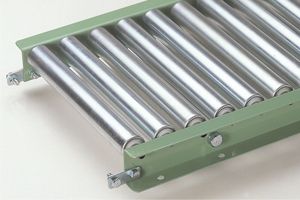

製品画像
連結金具はオプションです。
型式の選び方
Rローラの種類
R：スチール製ローラ |
- |
57ローラ外径（Φ）
57：Φ57.2 |
- |
14ローラパイプ肉厚(t)
14：t1.4 |
- |

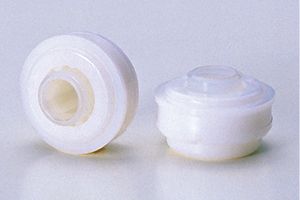

Jベアリングの種類
J：ニードル樹脂ベアリング |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

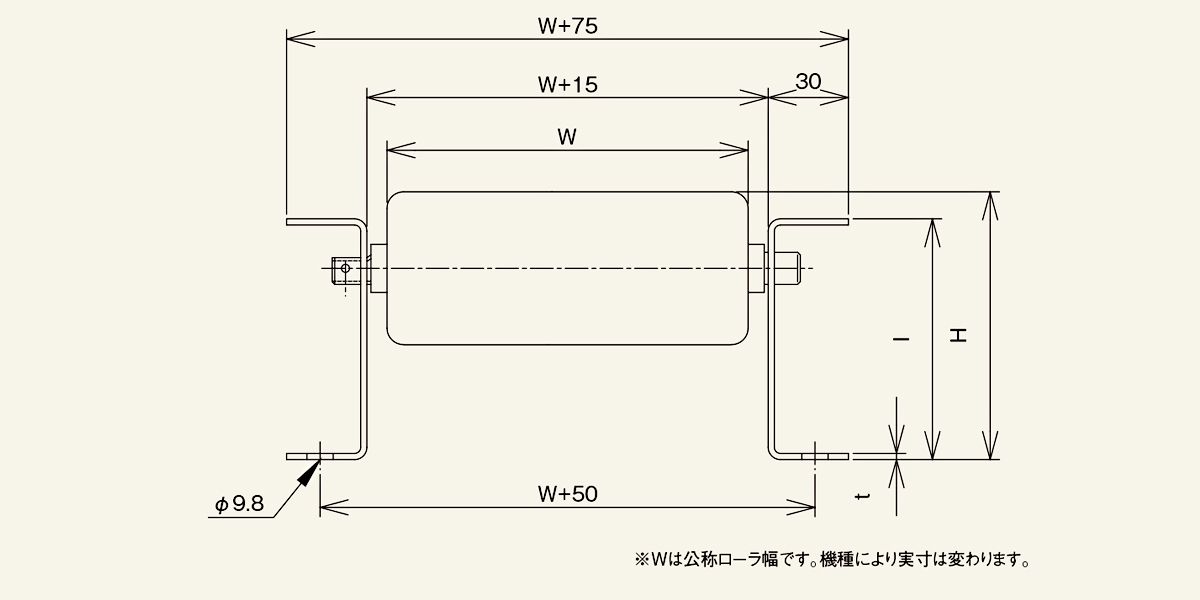

■図面
■仕様
| 名称記号 | R-5714J |
|---|---|
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
57.2×1.4 めっき付 ニードル樹脂ベアリング |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
12（11.8）×1.0 パイプ 半月 |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
[ 90×30×2.3 100 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | 100～1,000 50とび |
| ローラ間隔 P | 75・100・150・200 |
| カーブ内R R | 900 |
| ローラ強度〔400W〕（kg） | 70 |
単位：mm
