製品説明
【用途】
中荷重搬送用
【製品の特徴】
１） ベアリング部、樹脂製一体型ボスで組付け易い。
２） 静音タイプ
３） 規格ベアリングにより高耐久
４） [90型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
中荷重搬送用
【製品の特徴】
１） ベアリング部、樹脂製一体型ボスで組付け易い。
２） 静音タイプ
３） 規格ベアリングにより高耐久
４） [90型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

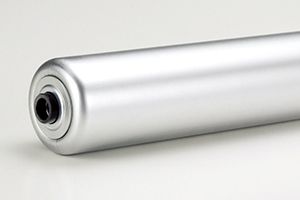

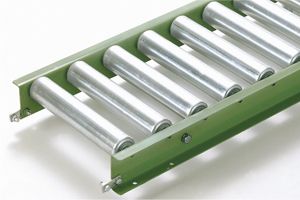

製品画像
連結金具はオプションです。
型式の選び方
Rローラの種類
R：スチール製ローラ |
- |
57ローラ外径（Φ）
57：Φ57.2 |
- |
14ローラパイプ肉厚(t)
14：t1.4 |
- |
NBベアリングの種類
NB：規格ベアリング、樹脂製一体型ボス |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様
■図面
■仕様
| 型式 | R-5714NB |
|---|---|
| 名称記号 | R-5714NB |
| ローラ外径(Φ)×肉厚(t) ベアリング |
57.2×1.4 めっき付 6201Z ボス付 |
| 軸外径(Φ)×肉厚(t) 加工 |
12（11.8）×1.0 パイプ 丸・半月 |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
［90×30×2.3 100 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | 100～1,000 50とび |
| ローラ間隔 P | 75・100・150・200 |
| カーブ内R R | 900 |
単位：㎜
