製品説明
【用途】
中荷重搬送用
【製品の特徴】
１） S-5714Pの片側ローラにツバを付けたタイプです。
２） ローラ幅（公称）は90W～990Wの定寸が標準です。フリーサイズ（中間サイズ）は製作不可です。
３） ［90型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
注記３： ツバ付ローラの配列について指示お願いします。
中荷重搬送用
【製品の特徴】
１） S-5714Pの片側ローラにツバを付けたタイプです。
２） ローラ幅（公称）は90W～990Wの定寸が標準です。フリーサイズ（中間サイズ）は製作不可です。
３） ［90型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
注記３： ツバ付ローラの配列について指示お願いします。

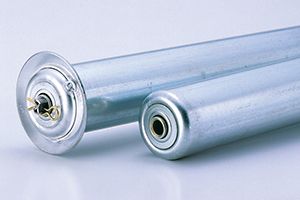

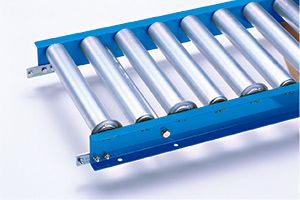

製品画像
連結金具はオプションです。
型式の選び方
STローラの種類
ST：スチール製ローラ（片ツバ付） |
- |
57ローラ外径(㎜)
57：Φ57.2 |
- |
14ローラパイプ肉厚(㎜)
14：t1.4 |
- |
Pベアリングの種類
P：プレスベアリング |

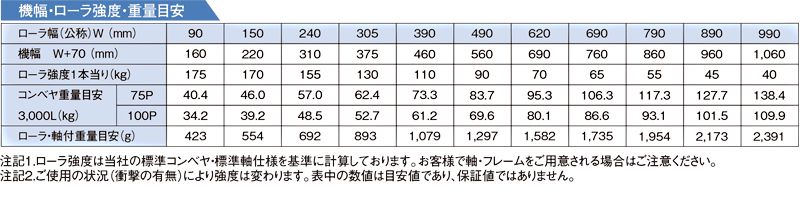

仕様

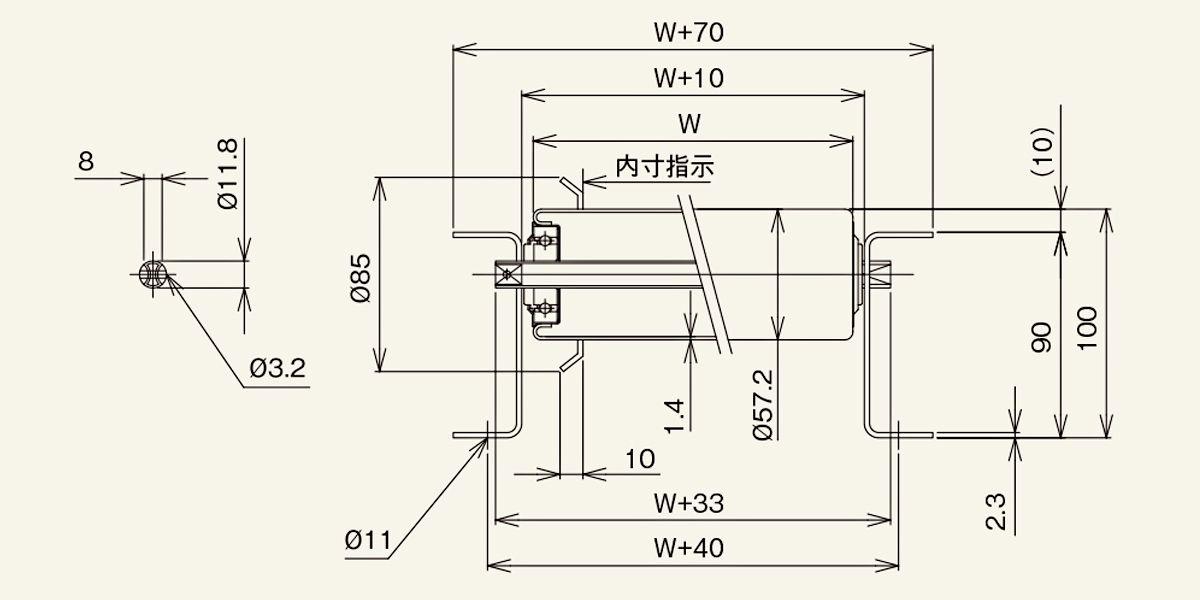

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
ST-5714P |
|---|---|
| 【ローラ単品仕様】 ローラ単体：型式 |
ST-5714P |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
57.2 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（t） |
1.4 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称）W |
90・150・240・305・390・490・620・690・790・890・990 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+8 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
90 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
990 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
× |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM11A-S |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
溶融亜鉛めっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
プレス |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚 I×K×t |
［90×30×2.3 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付塗装 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 1,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L1,500 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 2,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 3,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：カーブ内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
75・100・150 |
| 【ローラコンベヤ仕様】 機高：（ローラ上面）H |
100 |
| 【標準軸仕様】 公称径（実寸）（φ）×肉厚（ｔ） |
12（11.8）×1.0 |
| 【標準軸仕様】 軸長（mm） |
W+33 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
両ツブシ |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |
・単位：mm
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。
