R-7642SB

Mシリーズ

製品説明・画像仕様ダウンロード価格表関連製品お問い合わせ購入する

製品説明

【用途】
重荷重搬送用

【製品の特徴】
１）従来品R-7642のローラを削り出しベアリングから規格相当ベアリングに変更し品質向上いたしました。
２）ローラ径φ76.3、肉厚t4.2、ローラ間隔最小P100です。
３）ローラ幅（公称）は100W～1000Wの50mmとびが標準です。フリーサイズも製作可能です。
４） [90型フレーム標準タイプ
注記１：連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２：ローラ間隔（P)が計算上割り切れない場合、相当ピッチ（P)になります。

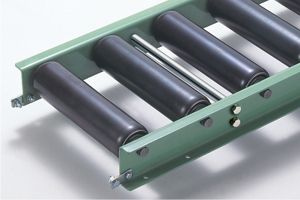

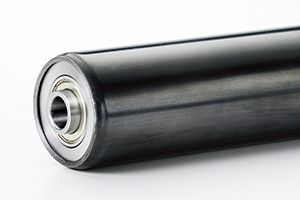

製品画像

連結金具はオプションです。

型式の選び方

R

ローラの種類
R：スチール製ローラ

-

76

ローラ外径（Φ）
76：Φ76.3

-

42

ローラパイプ肉厚(t)
42：t4.2

-

SB

ベアリングの種類
SB：規格相当ベアリング

-

フレーム形状
無記号：下記仕様表参照

↑PAGE　TOP

仕様

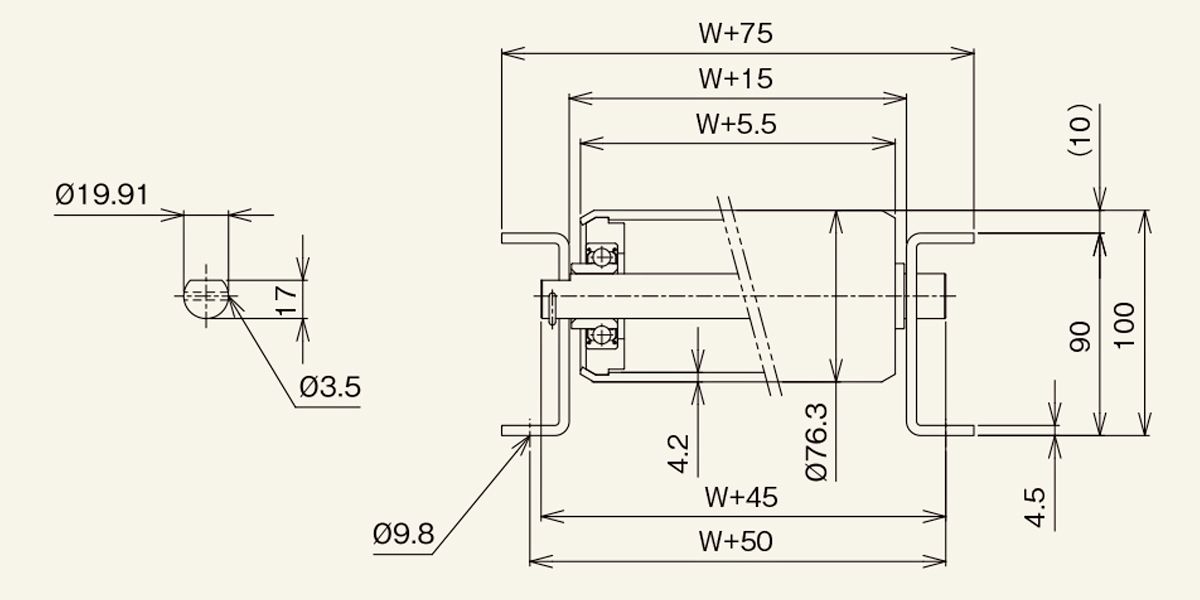

■図面

■仕様

【ローラ単品仕様】コンベヤ型式	R-7642SB
【ローラ単品仕様】ローラ単体型式	R-7642SB
【ローラ単品仕様】ローラ寸法：外形（φ）	76.3
【ローラ単品仕様】ローラ寸法：肉厚（ｔ）	4.2
【ローラ単品仕様】ローラ寸法：軸穴（φ）	20.0
【ローラ単品仕様】標準ローラ幅（公称）Ｗ	100～1,000
【ローラ単品仕様】標準ローラ全長ＢＢ	W+13
【ローラ単品仕様】製作可能最短ローラ幅（W）	100
【ローラ単品仕様】製作可能最長ローラ幅（W）	1,500
【ローラ単品仕様】ローラ幅フリーサイズ	○
【ローラ単品仕様】ローラ仕様：材質	SGP65A
【ローラ単品仕様】ローラ仕様：表面処理	無し／黒皮
【ローラ単品仕様】ベアリング：仕様	規格相当
【ローラコンベヤ仕様】フレーム仕様：高さ×幅×肉厚（Ｉ×Ｋ×ｔ）	［90×30×4.5
【ローラコンベヤ仕様】フレーム仕様：材質	スチール
【ローラコンベヤ仕様】フレーム仕様：表面処理	焼付塗装
【ローラコンベヤ仕様】標準機長製作範囲：1000L	○
【ローラコンベヤ仕様】標準機長製作範囲：1500L	○
【ローラコンベヤ仕様】標準機長製作範囲：2000L	○
【ローラコンベヤ仕様】標準機長製作範囲：3000L	○
【ローラコンベヤ仕様】標準機長製作範囲：カーブ　内R900	○
【ローラコンベヤ仕様】標準ローラ間隔：ピッチＰ	100・150・200・300
【ローラコンベヤ仕様】機高（ローラ上面）Ｈ	100
【標準軸仕様】軸軽（φ）×肉厚（t）公称（実寸）	20（19.91）
【標準軸仕様】軸長（mm）	W+45
【標準軸仕様】形状	丸棒
【標準軸仕様】加工	丸・半月ヨコピン穴
【標準軸仕様】材質	SS400
【標準軸仕様】めっき	×
