製品説明
【用途】
重荷重搬送用
【製品の特徴】
１） ローラ径φ76.3、肉厚t4.2、ローラ間隔 最小P100です。
２） ローラ幅（公称）は100W～1000Wの50mmとびが標準です。フリーサイズも製作可能です。
３） 削り出しベアリング、高品質
４） ［90型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。
重荷重搬送用
【製品の特徴】
１） ローラ径φ76.3、肉厚t4.2、ローラ間隔 最小P100です。
２） ローラ幅（公称）は100W～1000Wの50mmとびが標準です。フリーサイズも製作可能です。
３） 削り出しベアリング、高品質
４） ［90型フレーム標準タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。

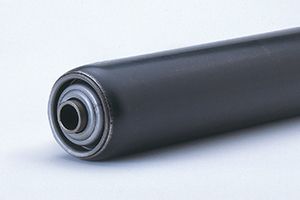

製品画像
連結金具はオプションです。
型式の選び方
Rローラの種類
R：スチール製ローラ |
- |
76ローラ外径（Φ）
76：Φ76.3 |
- |
42ローラパイプ肉厚(t)
42：t4.2 |
- |
Nベアリングの種類
N：削り出しベアリング/安価タイプ |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

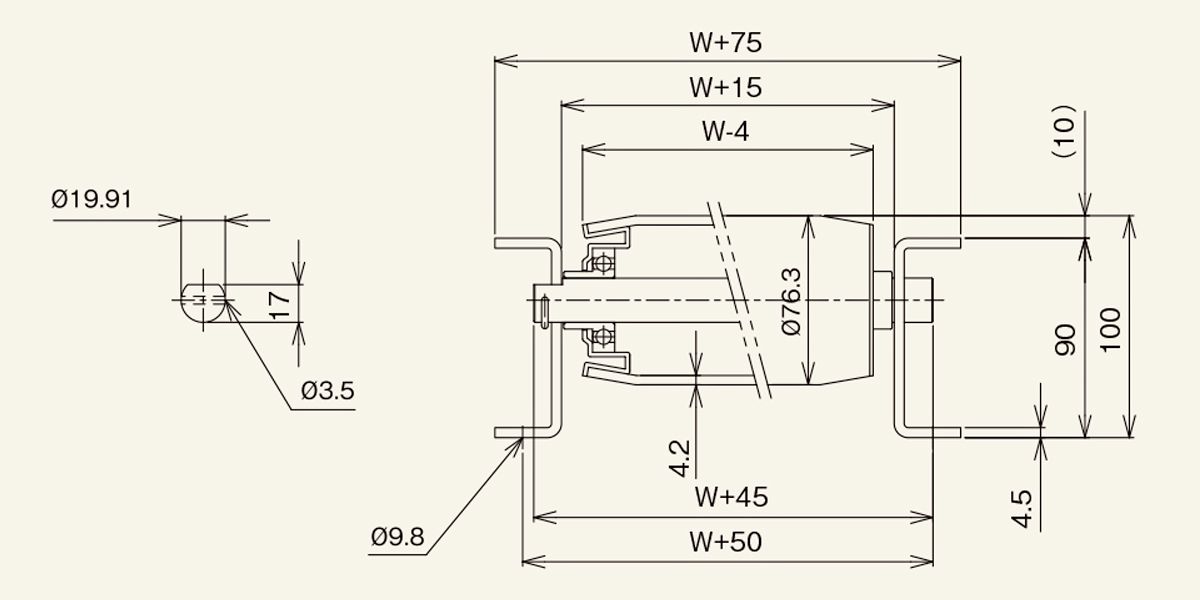

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
R-7642N |
|---|---|
| 【ローラ単品仕様】 ローラ単体型式 |
R-7642N |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
76.3 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
4.2 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
20.2 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100～1,000 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+13 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
100 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
1,500 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
SGP65A |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
無し／黒皮 |
| 【ローラ単品仕様】 ベアリング：仕様 |
削り出し |
| 【ローラコンベヤ仕様】 フレーム仕様： 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
［90×30×4.5 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付塗装 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：3000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
100・150・200・300 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
100 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
20（19.9） |
| 【標準軸仕様】 軸長（mm） |
W+45 |
| 【標準軸仕様】 形状 |
丸棒 |
| 【標準軸仕様】 加工 |
丸・半月ヨコピン穴 |
| 【標準軸仕様】 材質 |
SS400 |
| 【標準軸仕様】 めっき |
× |
単位：㎜
