製品説明
【用途】
軽軽荷重搬送用
【製品の特徴】
１） ローラ径φ50.3、ローラ間隔 最小P75です。
２） ローラ幅(公称)は100W～600Wの50mmとびが標準です。フリーサイズも製作可能です。
３） アルミフレーム採用
注記１： 連結金具（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
注記３： 標準ローラ色はミルキーグリーンです。
軽軽荷重搬送用
【製品の特徴】
１） ローラ径φ50.3、ローラ間隔 最小P75です。
２） ローラ幅(公称)は100W～600Wの50mmとびが標準です。フリーサイズも製作可能です。
３） アルミフレーム採用
注記１： 連結金具（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
注記３： 標準ローラ色はミルキーグリーンです。

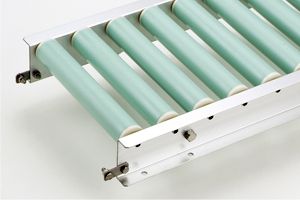

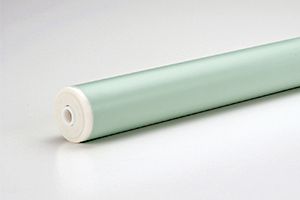

製品画像
連結金具はオプションです。

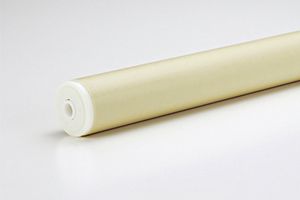

ローラ色はアイボリーもあります。
型式の選び方
JRローラの種類
JR：樹脂製ローラ |
- |
50ローラ外径（Φ）
50：Φ50.0 |
- |
28ローラパイプ肉厚(t)
28：t3.0 |
- |
ベアリングの種類
下記仕様表参照 |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

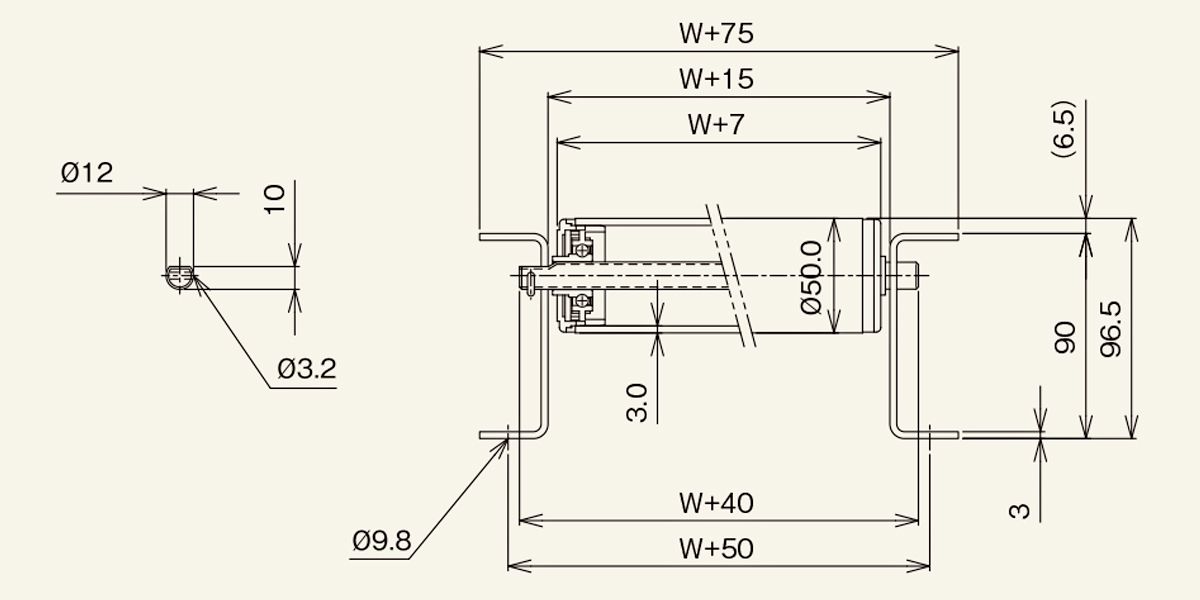

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
JR-5028 |
|---|---|
| 【ローラ単品仕様】 ローラ単体 型式 |
JR-5028 |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
50.0 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
3.0 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称） Ｗ |
100～600 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+13 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
40 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
600 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
ABS |
| 【ローラ単品仕様】 ベアリング：仕様 |
樹脂ケース入りSUSボール |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
［90×30×3 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
アルミ |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
アルマイト加工 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 1000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 1500 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 2000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 3000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ Ｐ |
75・100・150・200 |
| 【ローラコンベヤ仕様】 機高 （ローラ上面）Ｈ |
96.5 |
| 【標準軸仕様】 軸径（φ）×肉厚（ｔ） 公称（実寸） |
12.0×1.0 |
| 【標準軸仕様】 軸長（mm） |
W＋40 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月 ヨコピン穴 |
| 【標準軸仕様】 材質 |
SUS304 |
| 【標準軸仕様】 表面処理 |
♯400研磨 |

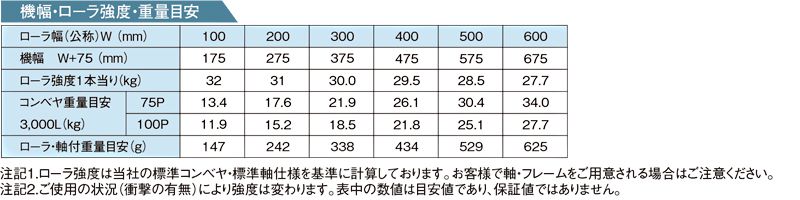

単位：mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
