製品説明
【用途】
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ12.0、ローラ間隔 最小P15です。
２） ローラ幅(公称)は100W～400Wの50mmとびが標準です。フリーサイズも製作可能です。
３） ［30低床型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。 ローラ間隔がP15の場合、連結板は取り付けできません。
注記２： 軸止めは、針金止めになります。
注記３： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ12.0、ローラ間隔 最小P15です。
２） ローラ幅(公称)は100W～400Wの50mmとびが標準です。フリーサイズも製作可能です。
３） ［30低床型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。 ローラ間隔がP15の場合、連結板は取り付けできません。

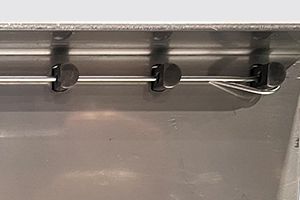

注記２： 軸止めは、針金止めになります。
注記３： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

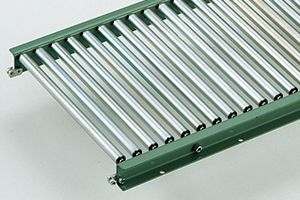

製品画像
連結金具はオプションです。
型式の選び方

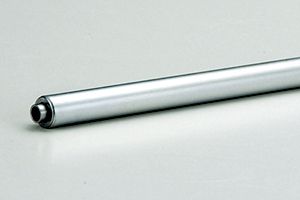

HG-Rローラの種類
HG-R：スチール製ローラ |
- |
12ローラ外径（Φ）
12：Φ12 |
- |
10ローラパイプ肉厚(t)
10：t1.0 |
- |
ベアリングの種類
無記号：削り出しベアリング |
- |
ABフレーム形状
AB：[30×15 |
仕様

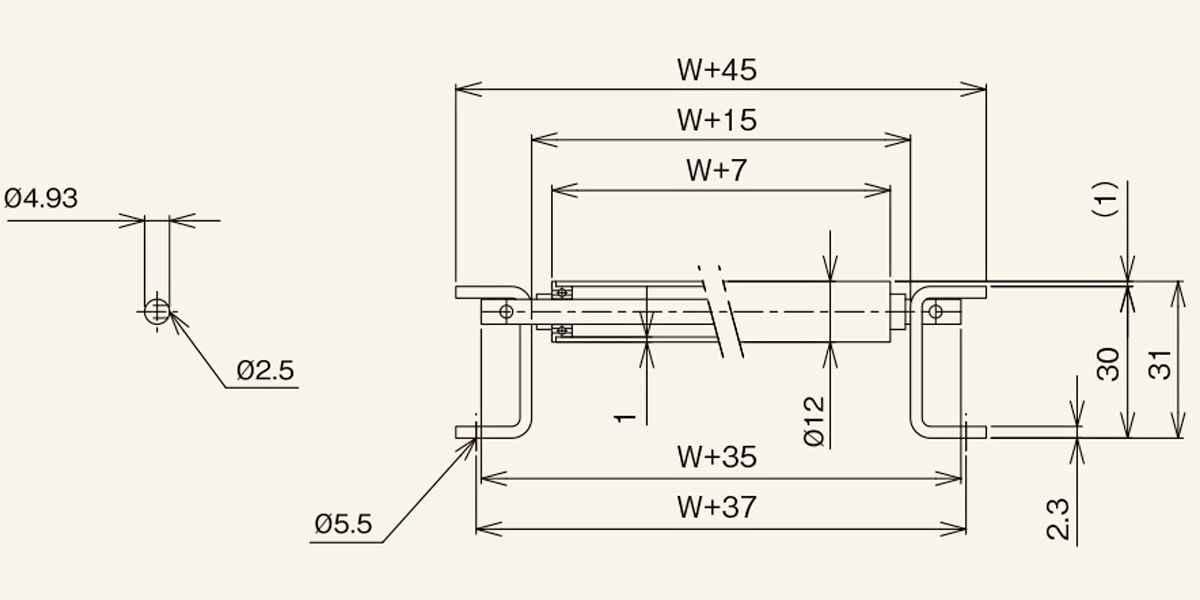

■図面

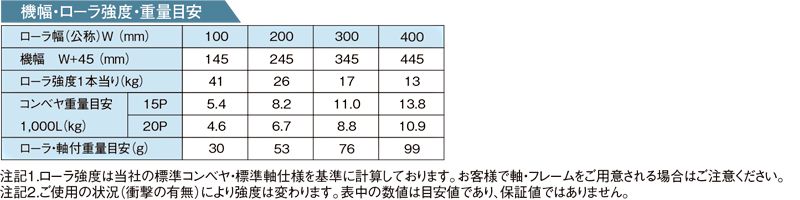

■仕様
| 型式 | HG-R1210AB |
|---|---|
| 【ローラ単品仕様】 コンベヤ型式 |
HG-R1210AB |
| 【ローラ単品仕様】 ローラ単体型式 |
HG-R1210A |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
12.0 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
1.0 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
5.2 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100～400 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+13 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
40 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
500 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
三価クロームめっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
削り出し |
| 【ローラコンベヤ仕様】 フレーム仕様： 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
[30×15×2.3 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付塗装 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
× |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
15・20・25・30 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
31 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
5（4.93） |
| 【標準軸仕様】 軸長（mm） |
W＋35 |
| 【標準軸仕様】 形状 |
丸棒 |
| 【標準軸仕様】 加工 |
両ピン |
| 【標準軸仕様】 材質 |
SS400 |
| 【標準軸仕様】 めっき |
× |
単位：㎜
■その他
