製品説明
【用途】
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ12.0、ローラ間隔 最小P15です。
２） ローラ幅(公称)は100W～400Wの50mmとびが標準です。フリーサイズも製作可能です。
３） L型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。ローラ間隔がP15の場合、連結板は取り付けできません。

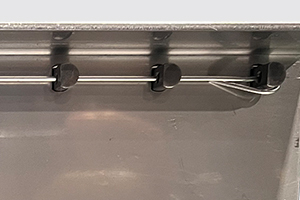

注記２： 軸止めは、針金止めになります。
注記３： ローラ間隔（P）が計算上割り切れない場合、 相当ピッチ（P）になります。
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） ローラ径φ12.0、ローラ間隔 最小P15です。
２） ローラ幅(公称)は100W～400Wの50mmとびが標準です。フリーサイズも製作可能です。
３） L型フレーム
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。ローラ間隔がP15の場合、連結板は取り付けできません。
注記２： 軸止めは、針金止めになります。
注記３： ローラ間隔（P）が計算上割り切れない場合、 相当ピッチ（P）になります。

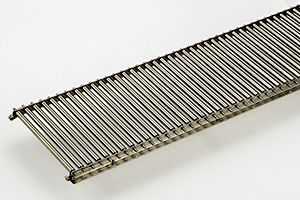

製品画像
連結金具はオプションです。
型式の選び方
HG-RSローラの種類
HG-RS：ステンレス製ローラ |
- |
12ローラ外径（Φ）
12：Φ12 |
- |
10ローラパイプ肉厚(t)
10：t1.0 |
- |
ベアリングの種類
無記号：下記仕様表参照 |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

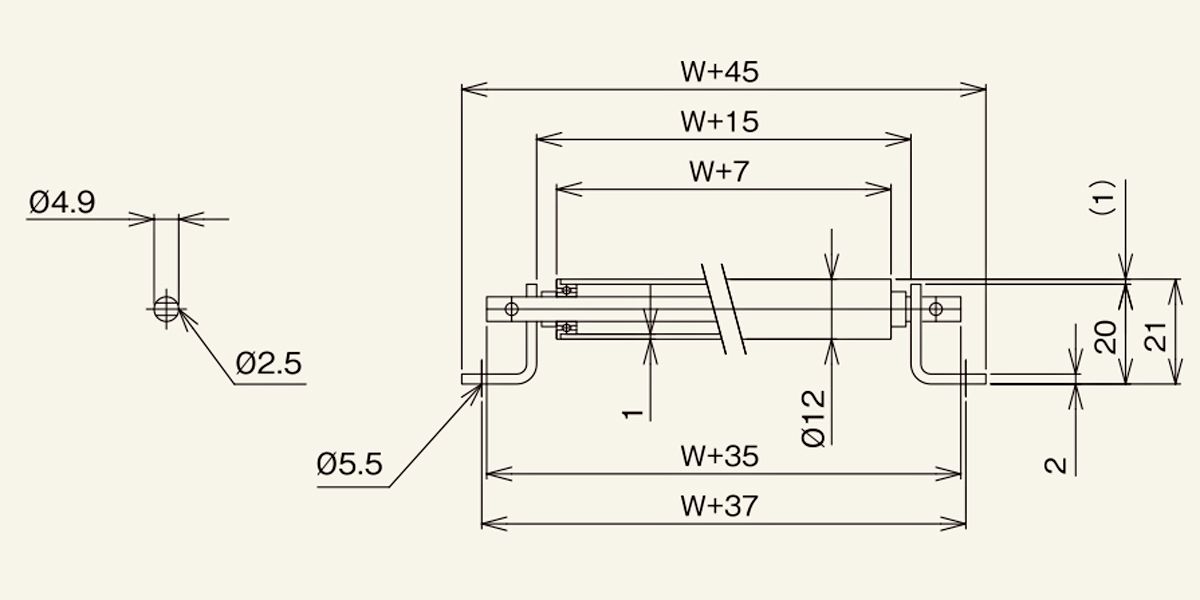

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
HG-RS1210 |
|---|---|

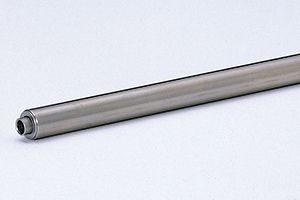

| 【ローラ単品仕様】 ローラ単体 型式 |
HG-RS1210 |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
12.0 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
1.0 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
5.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称） Ｗ |
100～400 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+13 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
40 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
400 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
SUS304 |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
♯400研磨 |
| 【ローラ単品仕様】 ベアリング：仕様 |
削り出し |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚Ｉ×Ｋ×ｔ |
L20×15×2 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
SUS304 |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
2B材 |
| 【ローラコンベヤ仕様】 標準機長：機長L 500 |
○ |
| 【ローラコンベヤ仕様】 標準機長：機長L 1000 |
○ |
| 【ローラコンベヤ仕様】 標準機長：機長L 1500 |
○ |
| 【ローラコンベヤ仕様】 標準機長：機長L 2000 |
× |
| 【ローラコンベヤ仕様】 標準機長：カーブ 内R900 |
× |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
15・20・25・30 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
21 |
| 【標準軸仕様】 軸軽（φ） 公称（実寸） |
5（4.9） |
| 【標準軸仕様】 軸長（mm） |
W＋35 |
| 【標準軸仕様】 形状 |
丸棒 |
| 【標準軸仕様】 加工 |
両ピン |
| 【標準軸仕様】 材質 |
SUS304 |
| 【標準軸仕様】 表面処理 |
なし |
単位：mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。

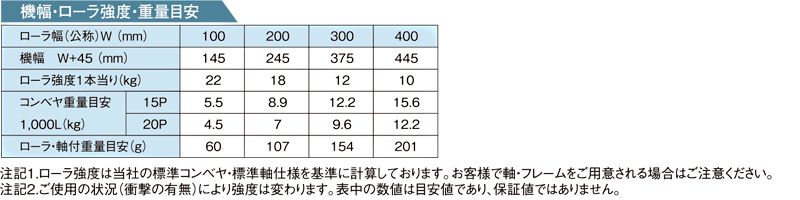

■その他
