HG-R1210A グラビティローラコンベヤ Mシリーズ株式会社マキテック

コンベヤ > グラビティローラコンベヤ > Mシリーズ >スチール製ローラコンベヤ（R)

HG-R1210A

Mシリーズ

製品説明・画像仕様ダウンロード価格表関連製品お問い合わせ購入する

製品説明

【用途】
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１）ローラ径φ12.0、ローラ間隔最小P15です。
２）ローラ幅(公称)は100W～400Wの50mmとびが標準です。フリーサイズも製作可能です。
３）削り出しベアリングで高品質
４）ローラ径φ12の中で売れ筋商品
注記１：連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。ローラ間隔がP15の場合、連結板は取り付けできません
注記２：軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
注記３：ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

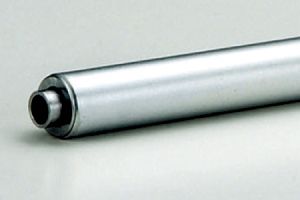

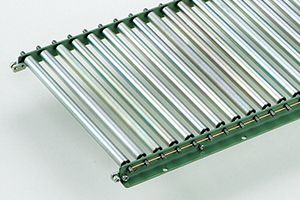

製品画像

連結金具はオプションです。

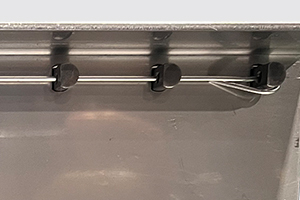

針金止め（※イメージです。）

型式の選び方

HG-R

ローラの種類
HG-R：スチール製ローラ

-

12

ローラ外径（Φ）
12：Φ12

-

10

ローラパイプ肉厚(t)
10：t1.0

-

#

ベアリングの種類
無記号：削り出しベアリング

-

A

フレーム形状
A：L20×15

↑PAGE　TOP

仕様

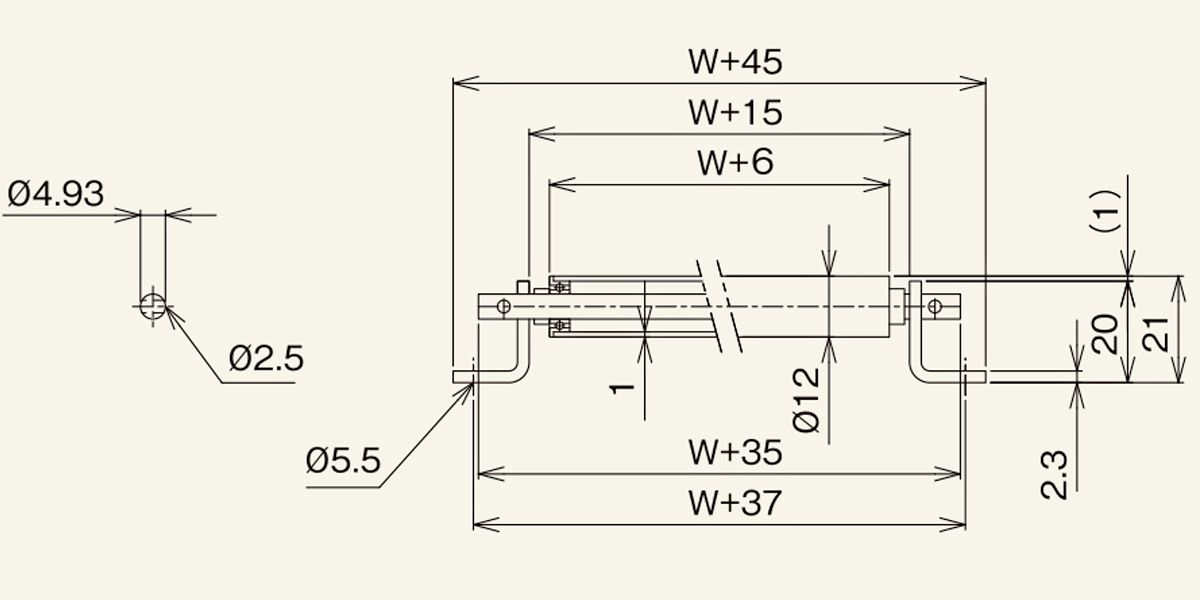

■図面

■仕様

【ローラ単品仕様】コンベヤ型式	HG-R1210A
【ローラ単品仕様】ローラ単体型式	HG-R1210A
【ローラ単品仕様】ローラ寸法：外形（φ）	12.0
【ローラ単品仕様】ローラ寸法：肉厚（ｔ）	1.0
【ローラ単品仕様】ローラ寸法：軸穴（φ）	5.2
【ローラ単品仕様】標準ローラ幅（公称）Ｗ	100～400
【ローラ単品仕様】標準ローラ全長ＢＢ	W+13
【ローラ単品仕様】製作可能最短ローラ幅（W）	40
【ローラ単品仕様】製作可能最長ローラ幅（W）	500
【ローラ単品仕様】ローラ幅フリーサイズ	○
【ローラ単品仕様】ローラ仕様：材質	STKM
【ローラ単品仕様】ローラ仕様：表面処理	三価クロームめっき
【ローラ単品仕様】ベアリング：仕様	削り出し
【ローラコンベヤ仕様】フレーム仕様：高さ×幅×肉厚（Ｉ×Ｋ×ｔ）	L20×15×2.3
【ローラコンベヤ仕様】フレーム仕様：材質	スチール
【ローラコンベヤ仕様】フレーム仕様：表面処理	焼付塗装
【ローラコンベヤ仕様】標準機長製作範囲：500L	○
【ローラコンベヤ仕様】標準機長製作範囲：1000L	○
【ローラコンベヤ仕様】標準機長製作範囲：1500L	○
【ローラコンベヤ仕様】標準機長製作範囲：2000L	×
【ローラコンベヤ仕様】標準機長製作範囲：カーブ　内R900	×
【ローラコンベヤ仕様】標準ローラ間隔：ピッチＰ	15・20・25・30
【ローラコンベヤ仕様】機高（ローラ上面）Ｈ	21
【標準軸仕様】軸軽（φ）×肉厚（t）公称（実寸）	5(4.93)
【標準軸仕様】軸長（mm）	W＋35
【標準軸仕様】形状	丸棒
【標準軸仕様】加工	両ピン
【標準軸仕様】材質	SS400
【標準軸仕様】めっき	×

単位：㎜

■その他

その他スペック HG-R1210A スチール製グラビティローラコンベヤ

↑PAGE　TOP

ダウンロード

HG-R1210A

当製品カタログページダウンロード(PDF)
