太陽光発電システム

10kW三相用パワーコンディショナ ＞メーカーサイトへ

製品名・型番	10kW三相用パワーコンディショナ
方式：絶縁方式	方式：高周波絶縁
冷却方式	自然空冷 (外部ファン:なし/内部ファン:あり)
直流入力：定格入力電圧	DC400V
直流入力：運転入力電圧範囲 (定格出力電圧範囲)	DC150～600V（DC300～600V）
直流入力：MPPT動作電圧範囲	DC150～550V
直流入力：最大入力回路数	オプション型名なし:6回路オプション型名-DN:1回路
接続可能な太陽電池：開放電圧の合計	DC600V以下※1
接続可能な太陽電池：短絡電流の合計	78A※1 (入力6回路の場合、1回路あたり13A以下)
交流出力：電気方式	三相3線式
交流出力：定格電圧	AC202V （電圧追従範囲：AC182～222V）
交流出力：定格周波数	50/60Hz（自動切替）
交流出力：定格出力電力	10kW
交流出力：定格出力基本波力率	0.95以上(力率設定可)
交流出力：出力電流歪率	総合5%以下、各次3%以下
電力変換効率※3	力率1.00時：95.0% 以上力率0.95時：94.5% 以上
単独運転検出機能：受動的検出方式	電圧位相跳躍検出方式
単独運転検出機能：能動的検出方式	ステップ注入付周波数フィードバック方式
自立運転出力※4：電気方式	単相3線式
自立運転出力※4：定格電圧	AC100V/200V
自立運転出力※4：定格出力電力	AC200V 6kW（6kVA） AC100V 3kW（3kVA）×2
系統連系保護機能	系統電圧上昇（OVR）/ 系統電圧低下（UVR）/ 系統周波数上昇（OFR）/ 系統周波数低下（UFR）
電圧上昇抑制待機	標準整定値：200秒（0秒選択可）
力率一定制御	標準整定値：0.95 整定値範囲:0.80～1.00（整定値刻み0.01）
その他の機能	電圧上昇抑制機能、外部入力信号操作（OVGR,RPR等）機能、通信機能
操作パネル	LCD操作パネル(日本語表示対応)
外形寸法（mm） (突起部を除く)	横幅:800/ 奥行き:320/ 高さ:670
質量	65kg以下
外箱材質	SUS（ステンレス鋼）
環境仕様：設置場所	屋内、屋外※2 （当社指定施工方法による）
環境仕様：周囲温度	-20～+50℃
環境仕様：相対湿度	10～90%RH

※１：太陽電池のバラツキ、温度特性を考慮して選定してください。
※２：重塩害地域、および、周辺の建物や設備などに塩害対策を施している地域に設置する場合は、重塩害キットをご使用ください。また、波しぶきが直接かかる地域でのご使用は避けてください。
※３：変換効率の測定は、JIS C 8961に準拠しています。
※４：自立機能なしモデルは、「-SA」が付いていない型名をご指定ください。(例：PVS010T200C、PVS9R9T200C)
※ 詳細は、メーカーサイトで最新情報を都度確認してください。

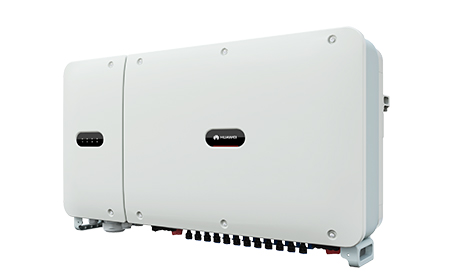

33.3kW三相用パワーコンディショナ ＞メーカーサイトへ

製品名・型番	33.3kW三相用パワーコンディショナ
入力（DC）：最大入力電圧	1100V
入力（DC）：最大入力電流（各MPPT）	22A
入力（DC）：最大短絡電流（各MTTP）	30A
入力（DC）：起動電圧	250V
入力（DC）：MPPT電圧範囲	200V～1000V
入力（DC）：定格入力電圧	650V
入力（DC）：最大入力回路数	8
入力（DC）：MPPT回路数	4
出力（AC）：相数	三相3線式
出力（AC）：定格出力	33,300W
出力（AC）：最大皮相電力	38,000VA
出力（AC）：定格出力電圧	420Vac、440Vac、480Vac
出力（AC）：定格出力周波数	50Hz/60Hz
出力（AC）：定格出力電流	45.8A@420Vac、43.7A＠440Vac、40.1A＠480Vac
出力（AC）：定格力率	0.95以上
出力（AC）：力率設定範囲	0.8(進み)～0.8(遅れ)
出力（AC）：出力電流歪み率	総合5%以下、各次3%以下
効率：最大変換効率	98.8％
効率：JIS効率	98.3%
保護：連系保護	OV、UV、OF、UF
保護：単独運転検出受動方式	対応
保護：単独運転検出能動方式	対応
保護：出力過電流保護	対応
保護：FRT要件	FRT要件（2017）対応
保護：逆接続入力検出	対応
保護：直流サージ保護	TYPEⅡ
保護：交流サージ保護	TYPEⅡ
保護：絶縁抵抗検出	対応
保護：漏洩電流検出	対応
表示・インターフェイス：表示	アプリ
表示・インターフェイス：LED	運転状態表示灯
表示・インターフェイス：RS485	対応
表示・インターフェイス：USB	対応
その他：使用環境温度	-25℃～60℃
その他：設置場所の標高（海抜）	4,000m以下
その他：相対湿度（結露なし）	0％~100%
その他：寸法（幅×高さ×奥行）	930×550×260㎜
その他：質量	61㎏
その他：冷却方式	自然放熱（ファンレス）
その他：入力端子	アンフェノール社製　HH4
その他：出力端子	端子台
その他：防水防塵保護等級（JIS）	IP65
その他：夜間待機電力	1W以下
その他：絶縁方式	非絶縁型トランスレス
準拠規格：規格・規定	EN/IEC62109-1、EN/IEC62109-2、IEC61727、IEC62116、JEAC9701-2016

※詳細は、メーカーサイトで最新情報を都度確認してください。

62.5kW三相用パワーコンディショナ ＞メーカーサイトへ

製品名・型番	62.5kW三相用パワーコンディショナ
入力（DC）：最大入力電圧	1100V
入力（DC）：最大入力電流（各MPPT）	22A
入力（DC）：最大短絡電流（各MTTP）	30A
入力（DC）：起動電圧	200V
入力（DC）：MPPT電圧範囲	200V～1000V
入力（DC）：定格入力電圧	670V＠440Vac、720V＠480Vac
入力（DC）：最大入力回路数	12
入力（DC）：MPPT回路数	6
出力（AC）：相数	三相3線式
出力（AC）：定格出力	62,500W
出力（AC）：最大皮相電力	70,000VA
出力（AC）：定格出力電圧	440Vac、480Vac
出力（AC）：定格出力周波数	50Hz/60Hz
出力（AC）：定格出力電流	82.1A＠440Vac、75.2A＠480Vac
出力（AC）：定格力率	0.99以上
出力（AC）：力率設定範囲	0.8(進み)～0.8(遅れ)
出力（AC）：出力電流歪み率	総合5%以下、各次3%以下
効率：最大変換効率	98.9％
効率：JIS効率	98.6%
保護：連系保護	OV、UV、OF、UF
保護：単独運転検出受動方式	対応
保護：単独運転検出能動方式	対応
保護：出力過電流保護	対応
保護：FRT要件	FRT要件（2017）対応
保護：逆接続入力検出	対応
保護：直流サージ保護	TYPEⅡ
保護：交流サージ保護	TYPEⅡ
保護：絶縁抵抗検出	対応
保護：漏洩電流検出	対応
表示・インターフェイス：表示	アプリ
表示・インターフェイス：LED	運転状態表示灯
表示・インターフェイス：RS485	対応
表示・インターフェイス：USB	対応
その他：使用環境温度	-25℃～60℃
その他：設置場所の標高（海抜）	4,000m以下
その他：相対湿度（結露なし）	0％~100%
その他：寸法（幅×高さ×奥行）	1075×555×300㎜
その他：質量	71㎏
その他：冷却方式	自然放熱（ファンレス）
その他：入力端子	アンフェノール社製　HH4
その他：出力端子	端子台
その他：防水防塵保護等級（JIS）	IP65
その他：夜間待機電力	2W以下
その他：絶縁方式	非絶縁型トランスレス
準拠規格：規格・規定	EN/IEC62109-1、EN/IEC62109-2、IEC61727、IEC62116、JEAC9701-2016

※詳細は、メーカーサイトで最新情報を都度確認してください。

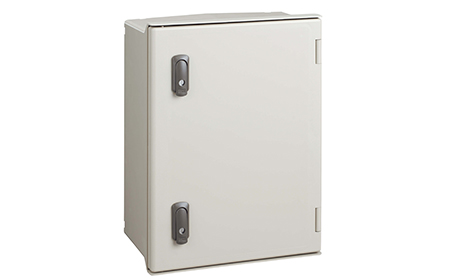

遠隔監視装置　エコめがね　全量モバイルパック ＞メーカーサイトへ

製品名・型番	遠隔監視装置　エコめがね
商品名	10年プラン：エコめがね全量10年プランモバイルパックPS
型式	ZMPPS
寸法	幅300mm×高さ400mm×奥行165mm
消費電力	最大 9.5W
使用周囲温度	-10 ~ +50 °C (ただし結露または氷結しないこと)
使用周囲湿度	相対湿度 20 ~ 85 % (ただし結露しないこと)
設置条件	・NTTドコモLTE 4Gサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。・直射日光や直接雨にあたらない、潮風(※1)にさらされない場所に設置してください。・パワーコンディショナーなど、排熱機器と同じ場所に設置する場合は、排熱対策（ファンの設置など）を十分に行ってください。・AC100Vの電源を供給いただく必要があります。各電力会社さまと各種電灯契約などを行ってください。・無線通信の特性上、NTTドコモLTEサービスエリア内でも、付近の環境（建物の構造や地形）によっては通信断が発生する場合がございます。・通信断によりデータ欠損が発生する場合があります。
屋外用ボックスIP規格	IP65
機器保証	■10年プランの場合システム一式：10年間 (※1) ※1.モバイルパックPS内蔵の「電力検出ユニット」については、製造元メーカー(パナソニック株式会社)の保証規定に準じます。 ※詳細は保証規定をご確認ください。・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。・現地対応は販売店もしくはオーナーさまにて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。

※詳細は、メーカーサイトで最新情報を都度確認してください。

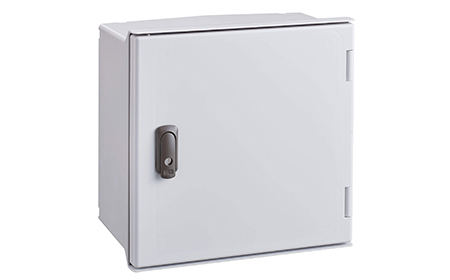

遠隔監視装置　エコめがね　自家消費モバイルパック ＞メーカーサイトへ

製品名・型番	遠隔監視装置　エコめがね
商品名	10年プラン：エコめがね自家消費10年プランモバイルパック 15年プラン：エコめがね自家消費15年プランモバイルパック
型式	ZMPSC
寸法	幅300mm×高さ300mm×奥行165mm
消費電力	最大15.9W
使用周囲温度	-10～+50℃
使用周囲湿度	20～85%
設置条件	・ NTTドコモのLTEサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。・直射日光や直接雨にあたらない、潮風にさらされない場所に設置してください。・パワーコンディショナーなど、排熱機器と同じ場所に設置する場合は、排熱対策（ファンの設置など）を十分に行ってください。・AC100～200Vの電源を供給いただく必要があります。各電力会社様と各種電灯契約などを行ってください。 ※設置条件の詳細は、必ず施工・取扱説明書をご確認ください。
屋外用ボックスIP規格	IP65相当
機器保証	■10年プランの場合：システム一式10年間 ■15年プランの場合：システム一式15年間・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。・現地対応は販売店もしくはオーナー様にて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。 ※詳細は保証規定をご確認ください。

※詳細は、メーカーサイトで最新情報を都度確認してください。

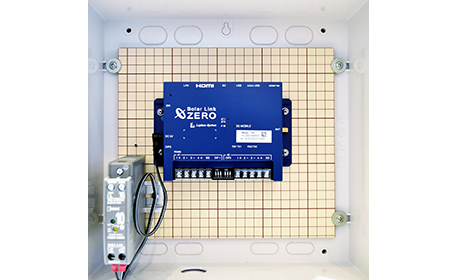

遠隔監視装置　Leye ＞メーカーサイトへ

低圧ラインアップ比較表　2020年8月現在

○ 標準 △ オプション(有償) 　

	低圧（50kW 未満）
商品名	低圧標準	低圧塩害	低圧 SPD
型式	1LE-M-L 050K PS	LE-M-L 050K SD	LE-M-L 050K SP
計測対象	PCS	PCS	PCS
収納盤(型式)	LSB-BN03	LSB-BP03	LSB-AP03
通信回線	○	○	○
日射・気温計	△	△	△
低圧スマートメーター	△※1	△※1	-
日射診断	○※2	○※2	○※2
出力比率診断※3	○	○	○
経年分析	○	○	○
系統図	-	-	-
パネル配置図 ※開発中	-	-	-
カメラ画像	△	-	-
サービス提供期間※4　 1年/5年/10年	○	○	○
現地調整	△	△	△
現地表示画面	○	○	○

※1 低圧スマートメーターと通信を行うための専用機器Wi-SUNドングルが追加されます。また、お客様側で電力会社からID、パスワードの取得が必要です。
※2 日射診断は日射・気温の計測が必要です。※3 複数の診断対象（PCSまたはストリング）を監視している場合に限ります。
※4 ASPサービス、無線通信サービス、機器保証の提供期間は、サービス提供期間に準じます。
※詳細は、メーカーサイトで最新情報を都度確認してください。

高圧ラインアップ比較表　2020年8月現在

○ 標準 △ オプション(有償) 受＝受変電設備※1 S＝ストリング日気＝日射・気温

	高圧1（50kW以上 250kW未満）					高圧2（250kW以上 500kW未満）			高圧3（500kW以上 1MW未満）				高圧4（1MW以上 2MW未満）
商品名	高圧1　標準	高圧1　塩害	高圧1　SPD	高圧1　日射・気温	高圧1　受変電	高圧2　標準	高圧2　標準	高圧2　受変電	高圧3　標準	高圧3　ストリング	高圧3　受変電	高圧3　ストリング・受変電	高圧4　標準	高圧4　ストリング	高圧4　受変電	高圧4　ストリング・受変電
型式	LE-M-H　250K PS	LE-M-H　250K SD	LE-M-H　250K SP	LE-M-H　250K PT	LE-M-H　250K RT	LE-M-H　500K PS	LE-M-H　500K PT	LE-M-H　500K RT	LE-M-H　001M PS	LE-M-H　001M ST	LE-M-H　001M RT	LE-M-H　001M FL	LE-M-H　002M PS	LE-M-H　002M ST	LE-M-H　002M RT	LE-M-H　002M FL
計測対象	PCS	PCS	PCS	PCS・日気	PCS・日気・受	PCS	PCS・日気	PCS・日気・受	PCS	PCS・S	PCS・日気・受	PCS・S・日気・受	PCS	PCS・S	PCS・日気・受	PCS・S・日気・受
収納盤(型式)	LSB-BN03	LSB-BP03	LSB-AP03	T3単体	T3単体	LSB-CN03	LSB-DN01	LSB-DP01	LSB-CN03	LSB-CN03	LSB-DP01	LSB-DP01	LSB-CN03	LSB-CN03	LSB-DP01	LSB-DP01
通信回線	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
日射・気温計	△	△	△	○	○	△	○	○	△	△	○	○	△	△	○	○
日射診断	○※2	○※2	○※2	○	○	○※2	○	○	○※2	○※2	○	○	○※2	○※2	○	○
出力比率診断※3	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
経年分析	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
系統図	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△
パネル配置図 ※開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中	開発中
カメラ画像	△	-	-	-	-	△	△	△	△	△	△	△	△	△	△	△
サービス提供期間※4　 1年/5年/10年	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
現地調整	△	△	△	△	○	△	△	○	△	○	○	○	○	○	○	○
現地表示画面	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○

※1 受変電設備計測時に使用するDIO カードは無電圧接点とパルス入力、AIカードは4～20mA のアナログ信号に対応できます。
※2 日射診断は日射・気温の計測が必要です。※3 複数の診断対象（PCSまたはストリング）を監視している場合に限ります。
※4 ASPサービス、無線通信サービス、機器保証の提供期間は、サービス提供期間に準じます。
※詳細は、メーカーサイトで最新情報を都度確認してください。

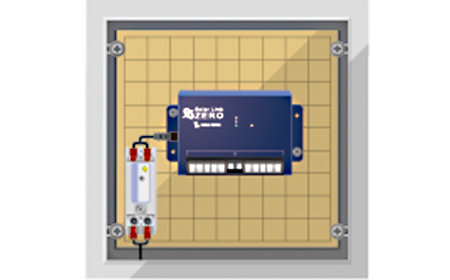

遠隔監視装置　Solar Legato ＞メーカーサイトへ

	PCS定格総容量
項目	低圧　~50kW未満				高圧1　50kW~250kW未満				高圧2　250kW~500kW未満	高圧3　500kW~1MW未満	高圧4　1MW~2MW未満
商品名	Solar Legato　低圧標準	Solar Legato　低圧塩害	Solar Legato　低圧SPD	Solar Legato　低圧FL	Solar Legato　高圧1標準	Solar Legato　高圧1塩害	Solar Legato　高圧1SPD	Solar Legato　高圧1FL	Solar Legato　高圧2標準	Solar Legato　高圧3標準	Solar Legato　高圧4標準
型式	SL-M-L　050K PS	SL-M-L　050K SD	SL-M-L　050K SP	SL-M-L　050K FLIP	SL-M-H　250K PS	SL-M-H　250K SD	SL-M-H　250K SP	SL-M-H　250K FLIP	SL-M-H　500K PS	SL-M-H　001M PS	SL-M-H　002M PS

【構成機器】
収納盤	LSB-BN03	LSB-BP03	LSB-AP03	LSB-BF03	LSB-BN03	LSB-BP03	LSB-AP03	LSB-BF03	LSB-CN03	LSB-CN03	LSB-CN03
通信回線	○	○	○	○	○	○	○	○	○	○	○
日射・気温計	△	△	△	△	△	△	△	△	△	△	△
低圧スマートメーター	△※1	△※1	-	-	-	-	-	-	-	-	-

【監視画面機能】
カメラ画像	△	-	-	-	△	-	-	-	△	△	△

サービス提供期間※2　 1年/10年	○	○	○	○	○	○	○	○	○	○	○
現地表示画面	○	○	○	○	○	○	○	○	○	○	○

○ 標準　△ オプション(有償・任意)
※1：低圧スマートメーターと通信を行うための専用機器Wi-SUNドングルが追加されます。また、現地調整は任意です。
※2：ASPサービス、無線通信サービス、機器保証の提供期間は、サービス提供期間に準じます。
※別途、現地調整(有償)が必要です。ただし、低圧スマートメーターオプションを導入の場合は任意となります。
※詳細は、メーカーサイトで最新情報を都度確認してください。
