最新更新日 2020年01月20日
製品説明
蛇行レスベルトの採用で片寄りの少ない安定した搬送を実現しました。
重量物にも対応できます。
・アルミフレーム
・センタードライブ
・中量機種
※脚はオプションです。オプションページをご参照下さい。 (標準色シルバー）
重量物にも対応できます。
・アルミフレーム
・センタードライブ
・中量機種
※脚はオプションです。オプションページをご参照下さい。 (標準色シルバー）

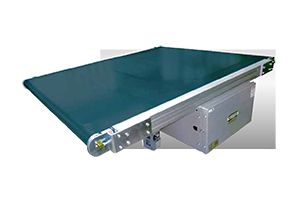

製品画像
TYPE 90-G1

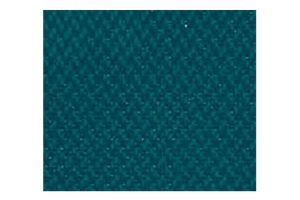

標準ベルト（拡大）

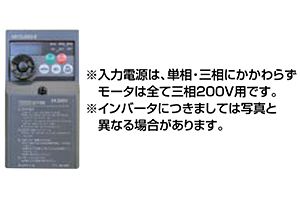

変速はインバータ方式です。
型式の選び方
Type90数字/フレーム厚(mm)
|
- |
G1G：ダコーレス/モデル名
1：センタードライブ |
- |
1,000ベルト幅(mm)
|
- |
3,000機長(mm)
|
- |
T6定速/T
変速/F 数字/速度記号 |
- |
C200A(AC100V単相）
B(AC200V単相) C(AC201V三相) 数字/モータ出力 (100W・200W・400W) |
仕様

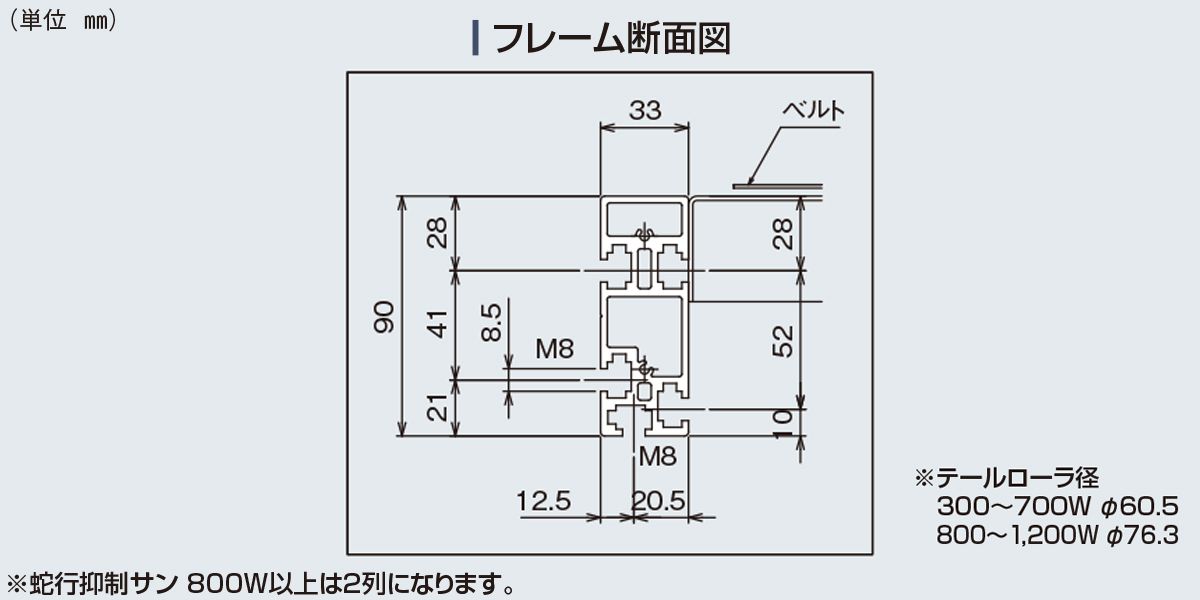

■図面 (※クリックして拡大)
■仕様
| 型式 | Type90-G1 |
|---|---|
| ベルト幅（実寸）/ 機幅 | ・300 / 400 ・400 / 500 ・500 / 600 ・600 / 700 ・700 / 800 ・800 / 900 ・900 / 1,000 ・1,000 / 1,100 ・1,100 / 1,200 ・1,200 / 1,300 |
| 機長 | 1,000・2,000・3,000・4,000・5,000・6,000・7,000・8,000 |
| 機高 | 390 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

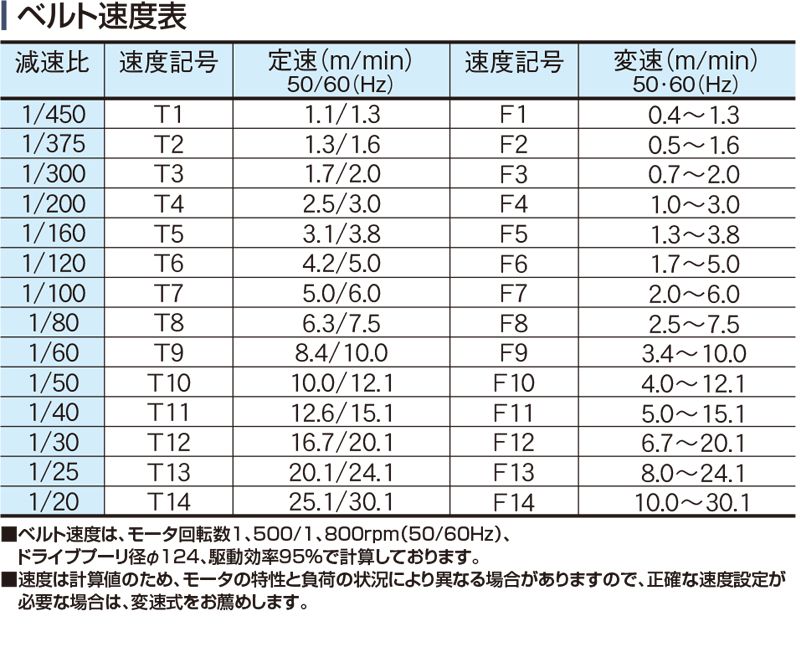

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト（2プライ） （色：グリーン、食品規格適合、帯電防止処理） |

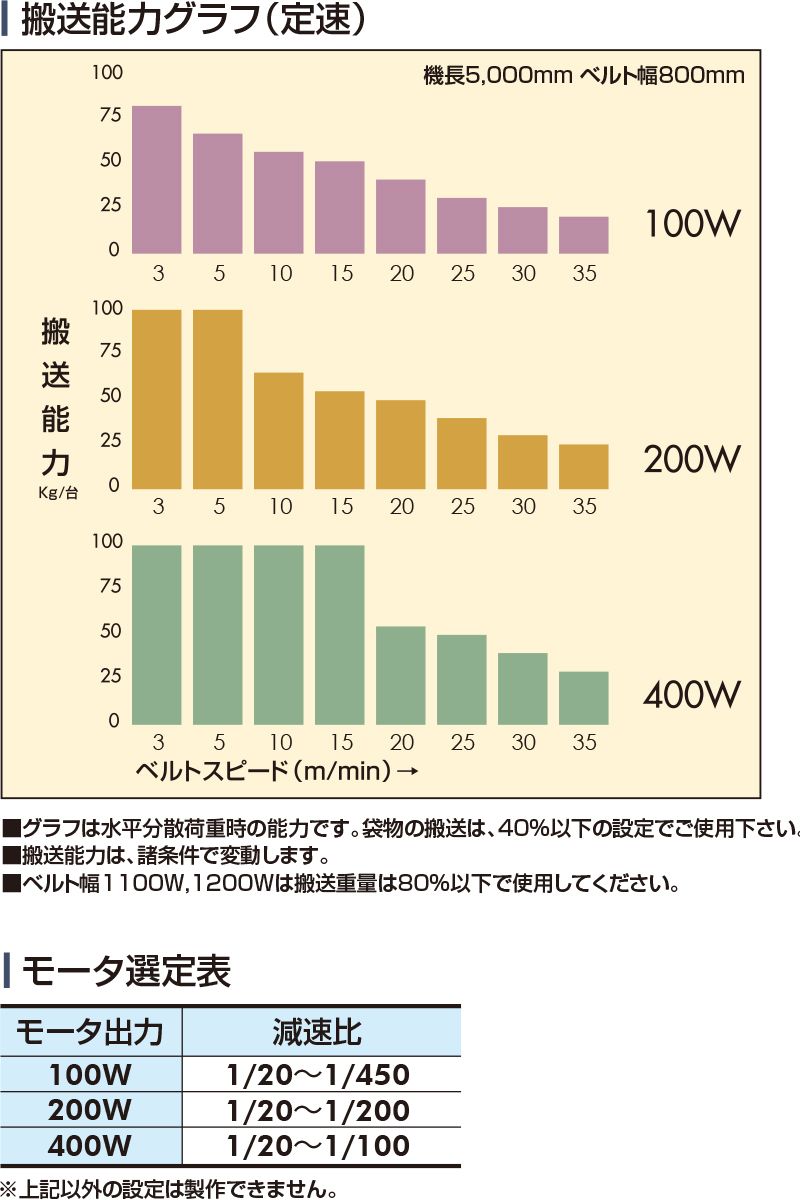

| 搬送能力 | 搬送能力グラフ参照 |
| モータ出力 | 100W、200W、400W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※6mを超える機長の場合、中間テンションユニットが付きます。
※定速は三相200V（モータ端子渡し）のみとなります。
※6mを超える機長の場合、中間テンションユニットが付きます。
※定速は三相200V（モータ端子渡し）のみとなります。
