ステンレス製　ローラコンベヤ（Mシリーズ）

グラビティローラコンベヤ

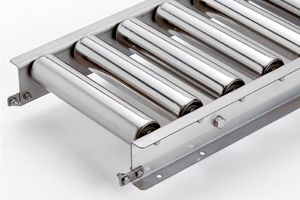

ステンレス製　ローラコンベヤ（Mシリーズ）　ARS-6015

[ ARS-6015 ]

1）	ローラ径φ60.5、ローラピッチ（中心間隔）最小75Pです。
2）	ローラ巾（呼寸）は100W～800Wの50mmトビが標準です。フリーサイズ（中間サイズ）製作不可。(ご相談下さい）
3）	標準機長は3種類あります。標準外の機長を希望される場合は、ご相談下さい。

注1：ローラピッチが計算上割り切れない場合は相当ピッチになります。
注2：連結板（コンベヤ間の連結部材）は必要時別途指示願います。

[ ARS-6015 ]

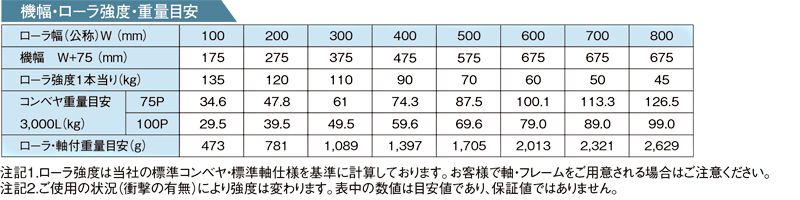

機巾・強度・重量
ローラ巾　W　（mm）		100	200	300	400	500	600	700	800
機　　巾　W＋75　（mm）		175	275	375	475	575	675	775	875
ローラ強度　（Kg）		135	120	110	90	70	60	50	45
コンベヤ重量目安 3,000L　（Kg)	（75P）	34.6	47.8	61.0	74.3	87.5	100.1	113.3	126.5
コンベヤ重量目安 3,000L　（Kg)	（100P）	29.5	39.5	49.5	59.6	69.6	79.0	89.0	99.0
ローラ・軸付重量目安　（Kg）		0.5	0.8	1.2	1.5	1.8	2.1	2.4	2.8
図面データダウンロード		ARS-6015

※ローラ強度の数値は静止荷重であり、衝撃度により70%～30%で考えます。

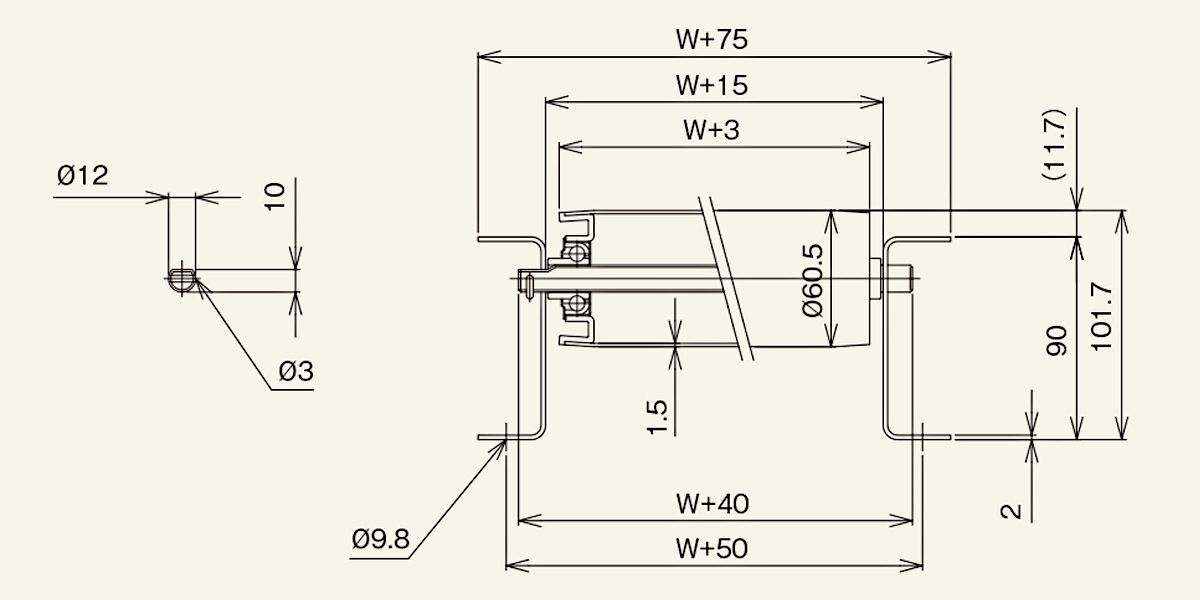

ローラコンベヤ寸法

（単位：mm）

フレーム寸法 I×K×ｔ	[ 90×30×2.0 (SUS)
コンベヤ機高 H	102
標準機長 L	1,000 ・ 2,000 ・ 3,000
ローラ間隔 P	75 ・ 100 ・ 150
カーブ R	内900R

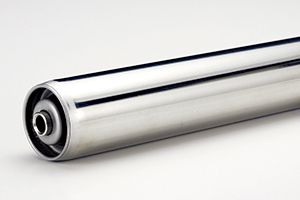

ローラ単品寸法

（単位：mm）

ローラ寸法 D×t×d	φ60.5×1.5×φ12用　(SUS)
ローラ巾 W	製作範囲　100～800 50とび
ベアリング（組付けタイプ）	プレスベアリングSUS（カシメ用）
軸・軸の長さ W（呼寸）＋40	φ12用パイプ　丸・半月ヨコピン穴加工（SUS）

※50トビとは、ローラ巾（呼寸）Wが100～800までの間で50mm巾間隔で製作できることをいいます。
※カシメとは、ローラ用パイプの両端をへ状に加工することです。

■ご注文の際には、名称記号・寸法仕様・塗装色・台数をご連絡下さい。

【例】	1	2	3	4	5	6		1～4・6をご連絡下さい。（標準の場合）
1.ストレートの場合	ARS-6015 名称記号	3000L L：機長	×　300W W：ローラ巾	×　75P P：ローラ間隔	―	台数		1～4・6をご連絡下さい。（標準の場合）

	1	2	3	4	5	6	7	1～5・7をご連絡下さい。（標準の場合）
2.カーブの場合	ARS-6015 名称記号	内900R R:カーブ内R	×　300W W：ローラ巾	×　75P P：ローラ間隔	×　90° θ:カーブ角度	―	台数	1～5・7をご連絡下さい。（標準の場合）

	1	2	3	4				1～4をご連絡下さい。（標準の場合）
3.ローラ単品・軸付の場合	ARS-6015 名称記号	300W W：ローラ巾	軸付軸の有無	本数				1～4をご連絡下さい。（標準の場合）

	1	2	3	4				1～4をご連絡下さい。（標準の場合）
4.ローラ単品・軸ナシの場合	ARS-6015 名称記号	300W W：ローラ巾	軸ナシ軸の有無	本数				1～4をご連絡下さい。（標準の場合）

5.その他	・ローラ間隔：P 　ストレートの場合：標準品でもピッチPで割り切れない場合は、ピッチP相当になります。　カーブの場合：ローラ巾中心の間隔を言いますが、ピッチP相当になります。・カーブ角度：θ　90°が標準：他　60°、45°、30°も製作いたします。・ローラ単品・軸付の場合　Rピン（軸固定用部材SUS）付です。松葉ピンともいいます。

関連ページ	脚　ガイド　ストッパー　オプション

図面	ARS-6015
