製品説明
【用途】
軽荷重搬送用
【製品の特徴】
１） ボス部スチール製カラー合わせタイプ
２） 規格ベアリングにより高耐久
３） [60型フレーム標準タイプ
注記１： 連結板は必要時別途指示お願いします。
注記２： ローラ間隔P50以下の組付け品の軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
注記３： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
軽荷重搬送用
【製品の特徴】
１） ボス部スチール製カラー合わせタイプ
２） 規格ベアリングにより高耐久
３） [60型フレーム標準タイプ
注記１： 連結板は必要時別途指示お願いします。
注記２： ローラ間隔P50以下の組付け品の軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
注記３： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

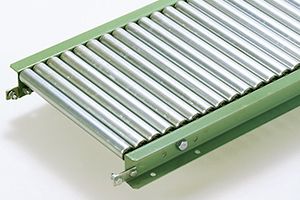

製品画像
連結金具はオプションです。

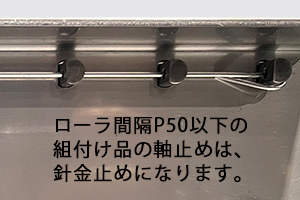

針金止め（※イメージです。）
型式の選び方

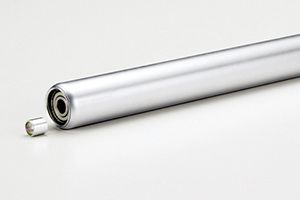

RBローラの種類
RB：規格ベアリング入りローラ |
- |
28ローラ外径（Φ）
28：Φ28.6 |
- |
12ローラパイプ肉厚(t)
12：t1.2 |
- |
ベアリングの種類
規格ベアリング |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

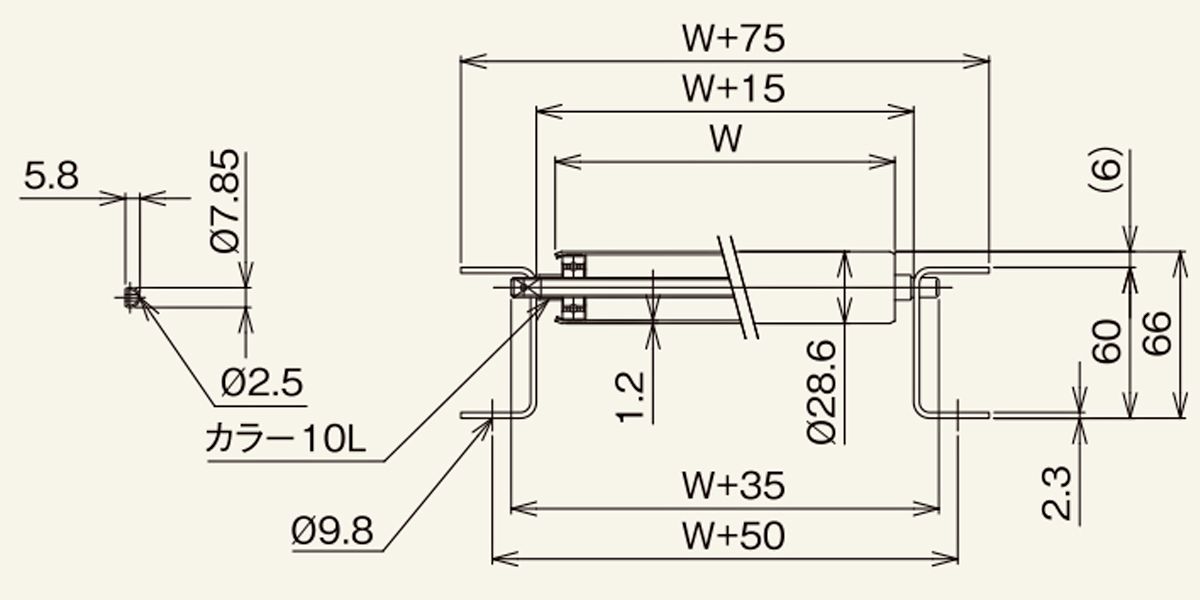

■図面
■仕様
| 型式 | RB-2812 |
|---|---|
| 名称記号 | RB-2812 |
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
28.6×1.2 めっき付 628ZZ |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
8（7.85）×0.8 パイプ 丸・半月 |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
［60×30×2.3 66 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | 50～500 フリーサイズ製作可能 |
| ローラ間隔 P | 30・40・50・75 |
| カーブ内R R | 900 |
