製品説明
【製品の特徴】
ローラがフレームの中に入り、フレームがガイドを兼用します。
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔P50以下の組付け品の軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
ローラがフレームの中に入り、フレームがガイドを兼用します。
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔P50以下の組付け品の軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら

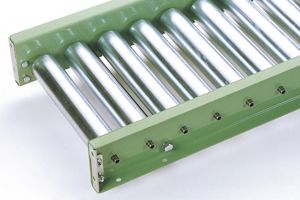

製品画像
連結金具はオプションです。
(イメージ画像はR-5714PG)
(イメージ画像はR-5714PG)

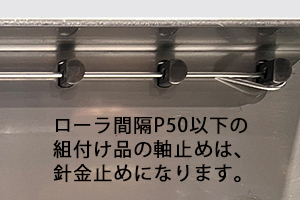

針金止め（※イメージです。）
型式の選び方
Rローラの種類
R：スチール製ローラ |
- |
28ローラ外径（Φ）
28：Φ28.6 |
- |
12ローラパイプ肉厚(t)
12：t1.2 |
- |
Pベアリングの種類
P：プレスベアリング |
- |
Gフレーム形状
G：[ガイド兼用フレーム |
仕様

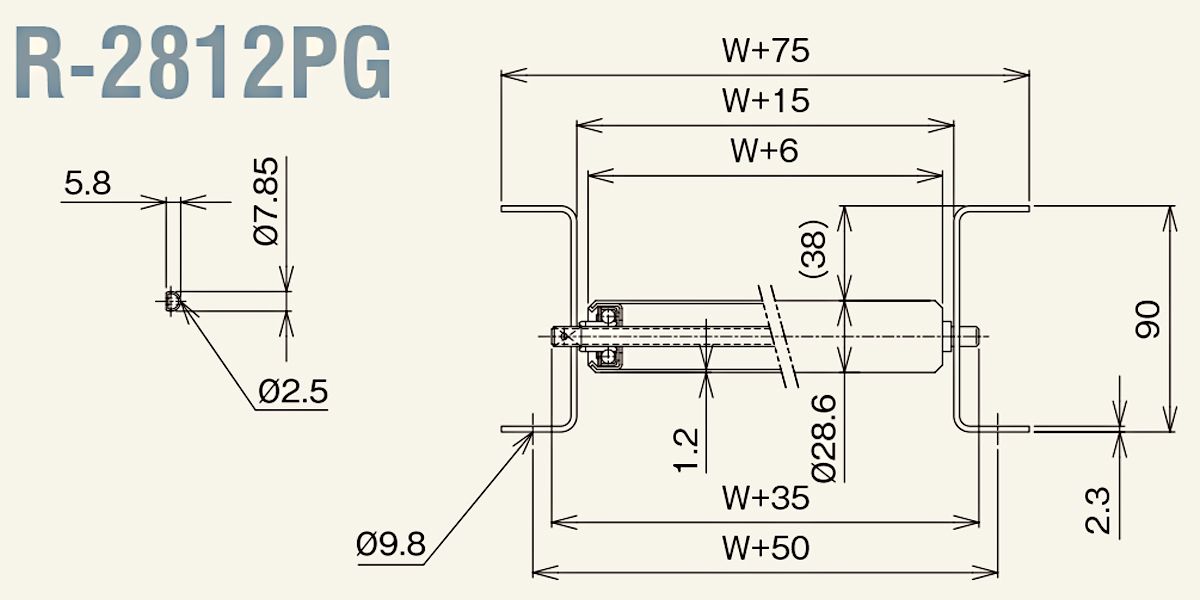

■図面
■仕様
| 型式 | R-2812PG |
|---|---|
| 名称記号 | R-2812PG |
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
28.6×1.2 めっき付 プレスベアリング |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
8（7.85）×0.8 パイプ 丸・半月 |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
［90×30×2.3 ローラ上面52 ガイド有効38 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | 100～500 フリーサイズ 製作可能 |
| ローラ間隔 P | 30・40・50・75 |
| カーブ内R R | 900 |
| ローラ強度〔400W〕（kg） | 31 |
単位：㎜
