製品説明
【用途】
軽荷重搬送用
【製品の特徴】
１） ローラ径φ57.1、ローラ間隔 最小P75です。
２） ローラ幅(公称)は100W～800Wの50mmとびが標準です。
３） プレスベアリング、安価タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
軽荷重搬送用
【製品の特徴】
１） ローラ径φ57.1、ローラ間隔 最小P75です。
２） ローラ幅(公称)は100W～800Wの50mmとびが標準です。
３） プレスベアリング、安価タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

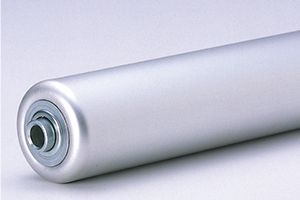

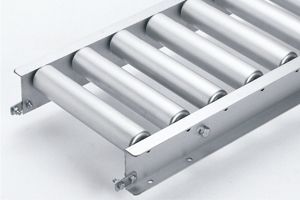

製品画像
連結金具はオプションです。
型式の選び方
RAローラの種類
RA：アルミ製ローラ |
- |
57ローラ外径（Φ）
57：Φ57.2 |
- |
16ローラパイプ肉厚(t)
16：t1.6 |
- |
ベアリングの種類
下記仕様表参照 |
- |
フレーム形状
無記号：下記仕様表参照 |

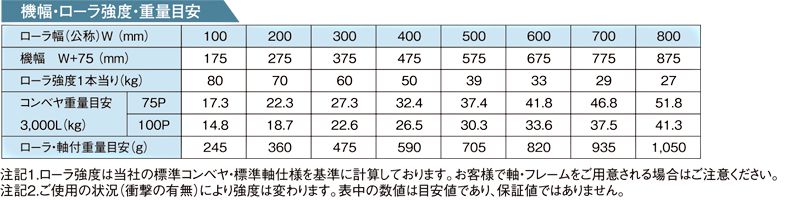

仕様

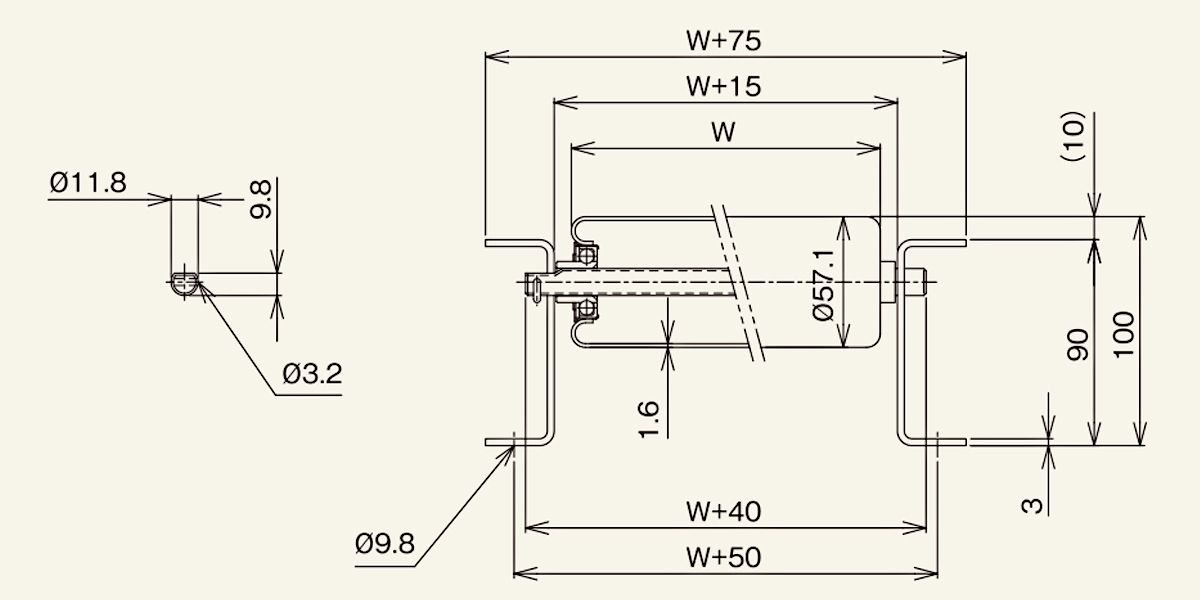

■図面
■仕様
| 型式 | RA-5716 |
|---|---|
| 【ローラ単品仕様】 コンベヤ型式 |
RA-5716 |
| 【ローラ単品仕様】 ローラ単体 型式 |
RA-5716 |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
57.1 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
1.6 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称） Ｗ |
100～800 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+13 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
100 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
800 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
50とび |
| 【ローラ単品仕様】 ローラ仕様：材質 |
アルミ |
| 【ローラ単品仕様】 外輪ケース：表面処理 |
アルマイト加工 |
| 【ローラ単品仕様】 ベアリング：仕様 |
プレス |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
［90×30×3 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
アルミ |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
アルマイト加工 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 1000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 1500 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 2000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 3000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ Ｐ |
75・100 |
| 【ローラコンベヤ仕様】 機高 （ローラ上面）Ｈ |
100 |
| 【標準軸仕様】 軸径（φ）×肉厚（ｔ） 公称（実寸） |
12（11.8）×1.0 |
| 【標準軸仕様】 軸長（mm） |
W＋40 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月 タテピン穴 |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 表面処理 |
三価クロムめっき |
単位：mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
※SUS製ベアリングに変更できます。（型式RA-5716SUS)
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
※SUS製ベアリングに変更できます。（型式RA-5716SUS)
