製品説明
いろいろな仕様にお応えできる、一歩進んだ移載装置です。

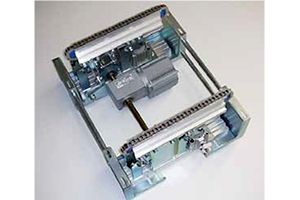

製品画像
型式の選び方
ATM2型式
|
- |
495長さ（L)
|
- |
V2速度
|
- |
A取付ブラケット
|
- |
W1ソレノイドバルブ
|
- |
AS2スイッチ
|
仕様

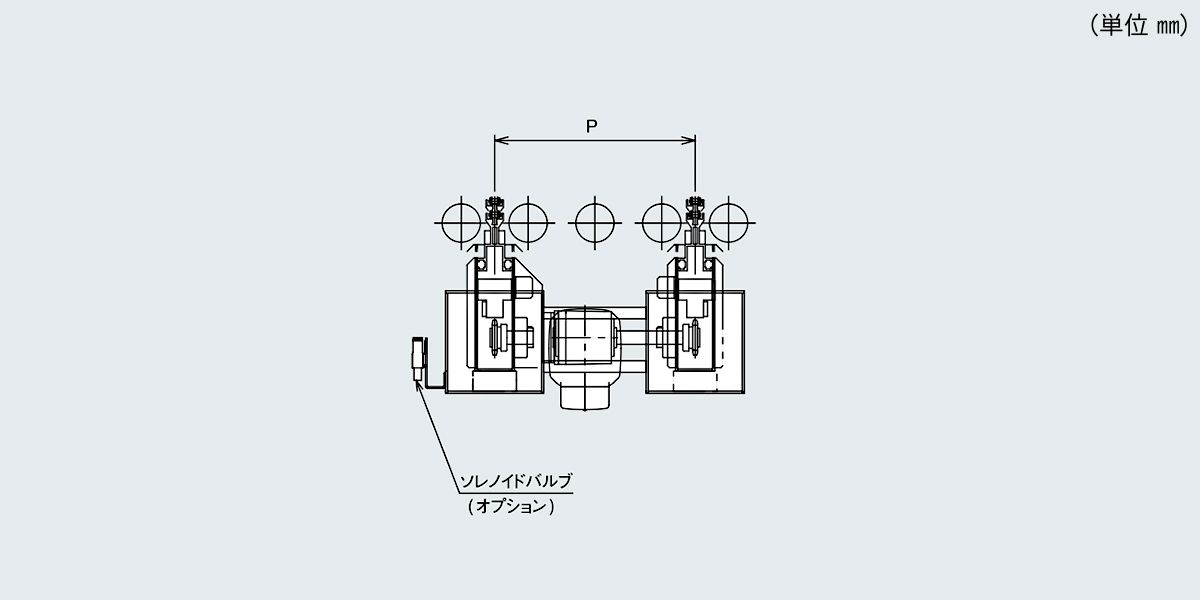

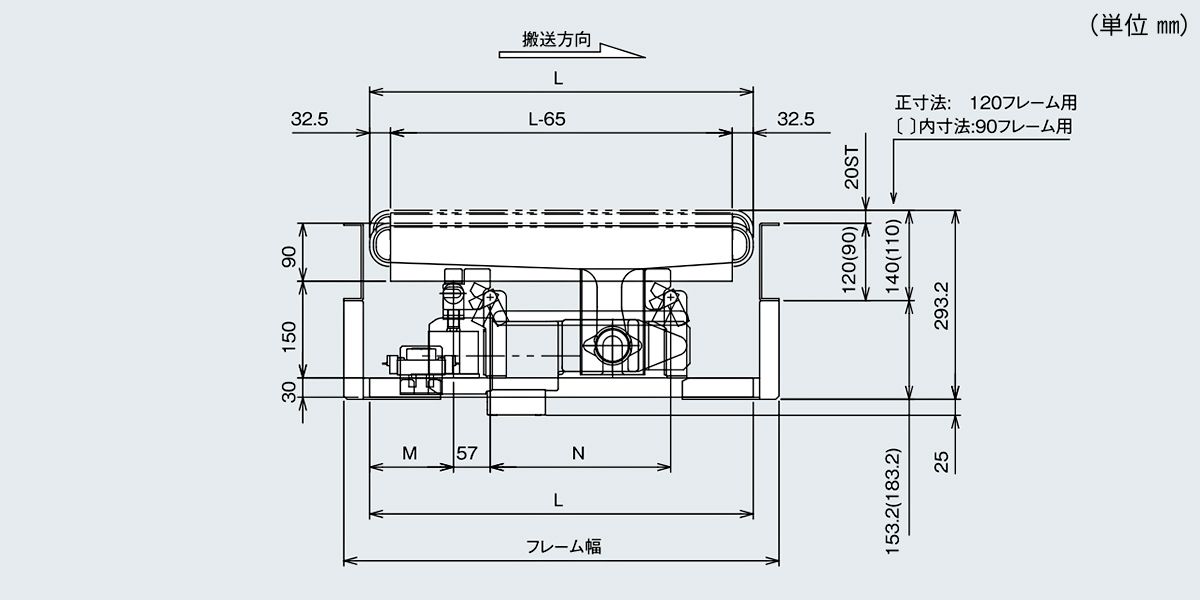

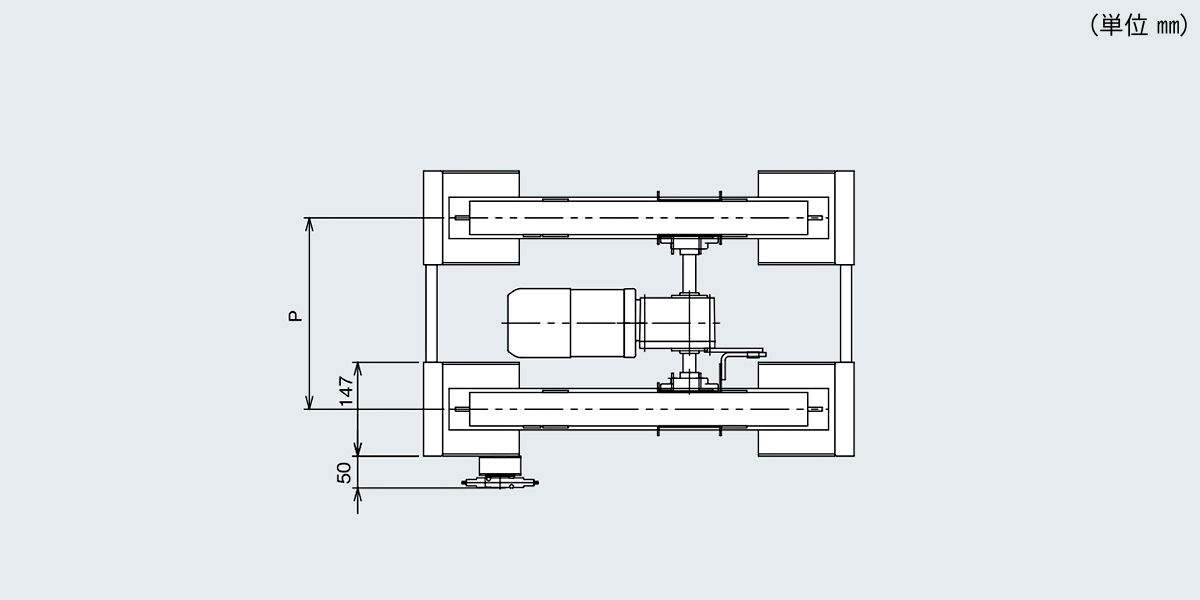

■図面
■仕様
| 型式 | ATM2 |
|---|---|
| 長さ（L） | 345～995 50とび |
| 取付けブラケット | ・無記号：不要 ・A：［120フレーム用 ・B：［90フレーム用 |
| ソレノイドバブル ２位置ダブル | ・無記号：不要 ・W1：AC100V用 ・W2：AC200V用 ・W3：DC24V用 |
| ソレノイドバブル ２位置シングル | ・無記号：不要 ・S1：AC100V用 ・S2：AC200V用 ・S3：DC24V用 |
| スイッチ | ・無記号：不要 ・AS1：1ヶ ・AS2：2ヶ （リレー・シーケンサー＜DC24V・AC100V＞いずれも使用可能） |
| 搬送能力（kg） | max80 |
| 搬送チェーン | ＃40小判型（メッキ付） |
| モーター容量（kW） | 0.1・0.2（AC200V三相） |
| エアシリンダ― | Φ63×20st（エアー圧0.4～0.8Mpa）×2本 |

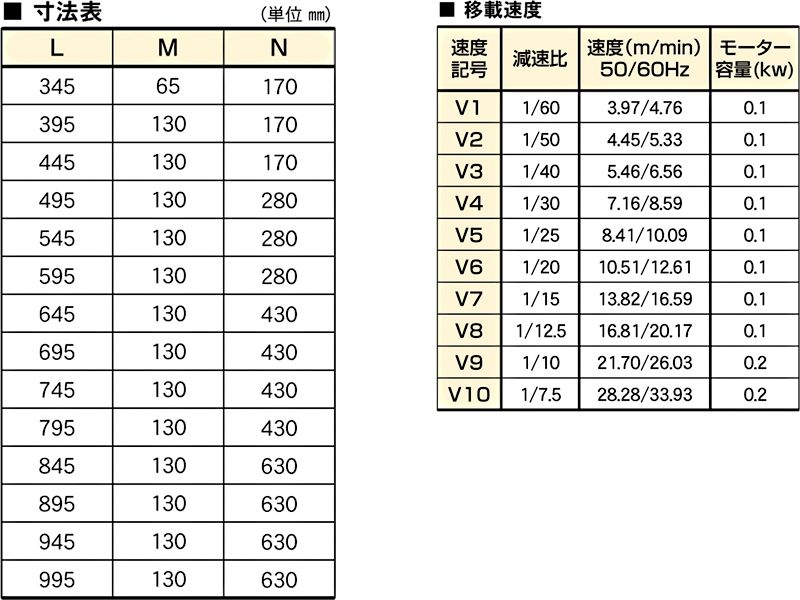

・単位：㎜
■その他
