製品説明
搬送物を90°（180°）回転できる反転装置です。

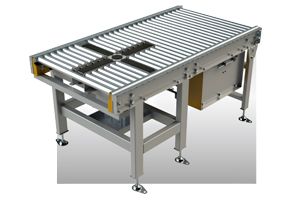

製品画像
AJH
型式の選び方
AJH型式
|
- |
400機幅
|
- |
600機高
|
- |
W1ソレノイドバルブ
|
- |
AS1スイッチ
|
仕様

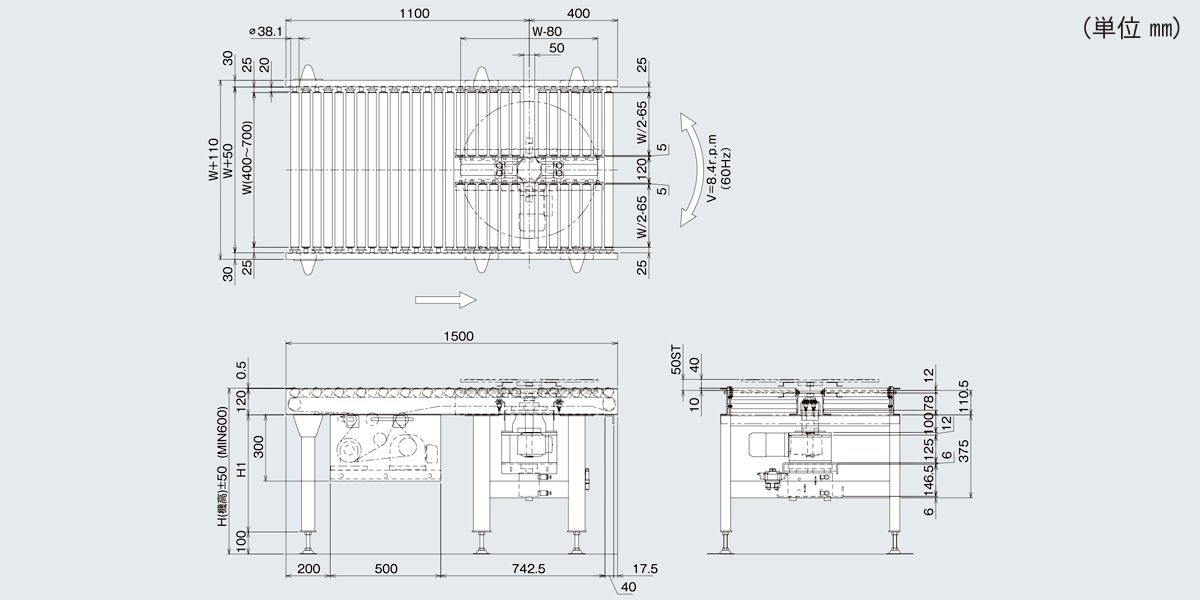

■図面
■仕様
| 型式 | AJH |
|---|---|
| 回転方式 | モータ |
| 昇降方式 | エアシリンダ― |
| モーター出力（kW） | 0.1 |
| 電源 | AC200V（三相） |
| ソレノイドバルブ（2位置ダブル） | 無記号：不要 W1：AC100V用 W2：AC200V用 W3：DC24V用 |
| ソレノイドバルブ（2位置シングル） | 無記号：不要 S1：AC100V用 S2：AC200V用 S3：DC24V用 |
| スイッチ | 無記号：不要 AS1：1ヶ AS2：2ヶ （リレー・シーケンサー＜DC24V/AC100V>いずれも使用可能） |
| エアーシリンダー | Φ80（エアー圧0.4～0.8Mpa） |
※単位：㎜
