製品説明
実績と信頼が示すKRシリーズのベストセラー!!KR-384010Sの最小ピッチがさらに小さくなりました。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
型式の選び方
KR型式を表す
|
- |
38ローラ外径(mm)
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
S-Tスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

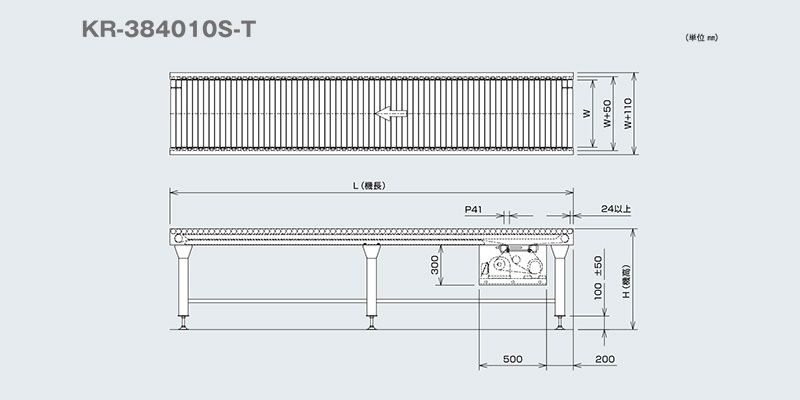

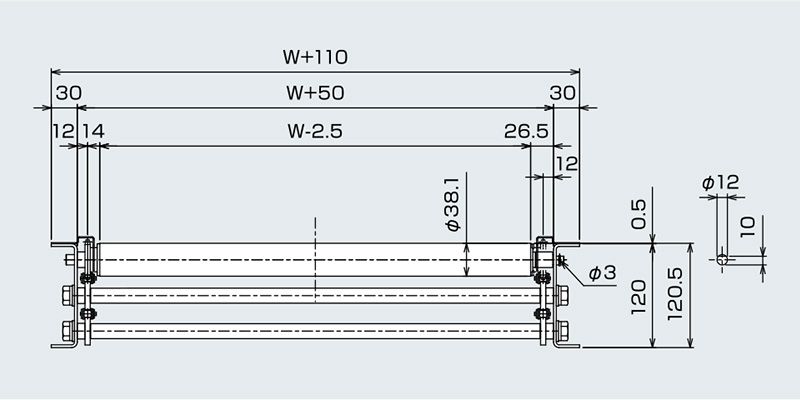

■図面
■仕様
| 型式 | KR-384010S-T |
|---|---|
| 駆動方式 | チェーン駆動(♯40) |
| ローラ寸法（外径×肉厚×軸系） | 38.1×2.3×12 メッキ付 |
| ローラ幅（W） | 400～1000 50とび |
| ローラピッチ（P） | 41 |
| フレーム寸法 | [120×30×t 3.2 |
| スプロケット(ローラ部) | ♯40×10丁S |
| 機 長（L） | max12,000 |
| 機 幅 | ローラ幅+110 |
| 機 高(H) | min450 |
| 搬送能力（kg/m） | max150 |
| 搬送速度V（m/min） | max25 |
| モーター出力(kW) | 0.1 0.2 0.4 0.75 |
| 電源 | AC200V(三相) |
※使用条件の組合せにより上記仕様が変わる場合がございます。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
