製品説明
■超低床構造の77mmを実現。コンベヤのワークステーションや台車の昇降(段積み・段バラシ)など従来の作業効率を格段に改善します。
■油圧式タイプ
■積載荷重：500kg
■ストローク：600mm
■低床式タイプ
■油圧式タイプ
■積載荷重：500kg
■ストローク：600mm
■低床式タイプ
製品画像

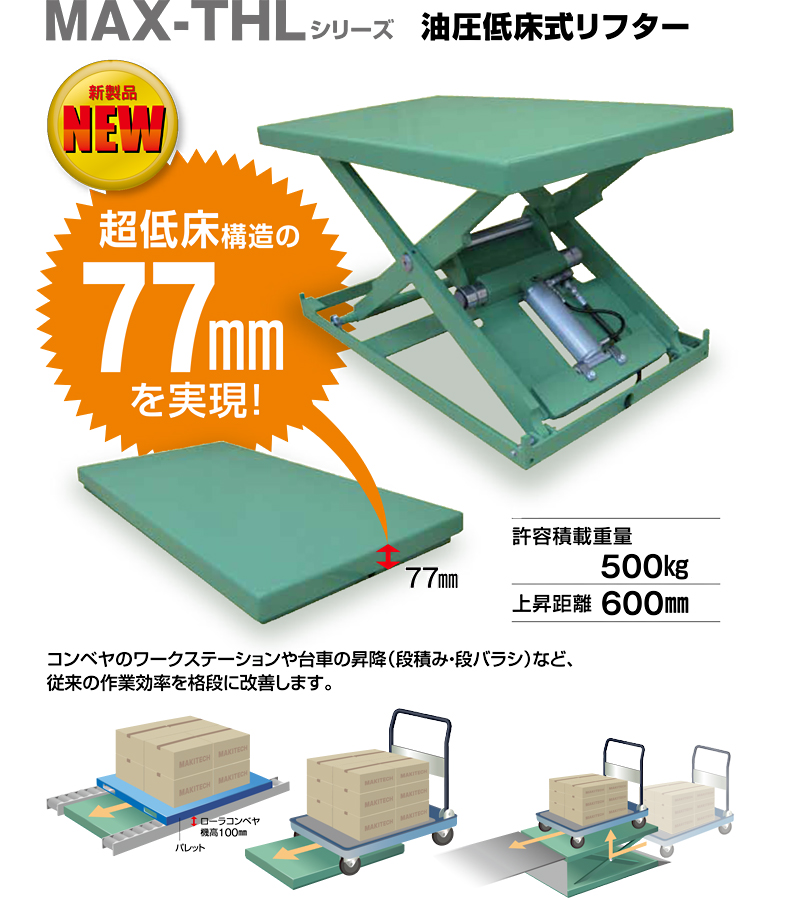

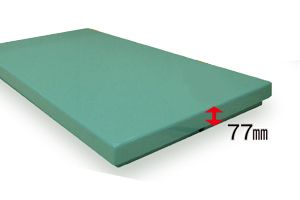

超低床構造の77mmを実現。

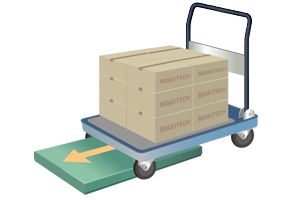

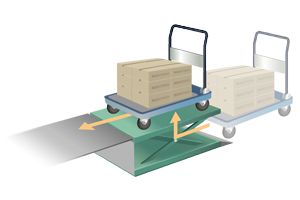

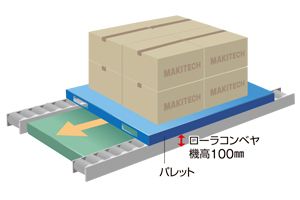

コンベヤのワークステーションや台車の昇降（段積み・段バラシ）など、従来の作業効率を格段に改善します。
コンベヤのワークステーションや台車の昇降（段積み・段バラシ）など、従来の作業効率を格段に改善します。
コンベヤのワークステーションや台車の昇降（段積み・段バラシ）など、従来の作業効率を格段に改善します。

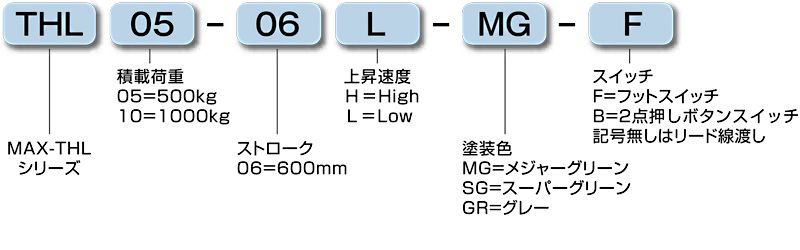

型式の選び方
THLMAX-THLシリーズ
|
- |
05積載荷重
・05：500kg |
- |
06ストローク
・06：600mm |
- |
L上昇速度
・H：High ・L：Low |
- |
MG塗装色
・MG：メジャーグリーン ・SG：スーパーグリーン ・GR:グレー |
- |
Fスイッチ
・F:フットスイッチ ・B：2点押釦スイッチ ・記号なし：リード線渡し |
仕様

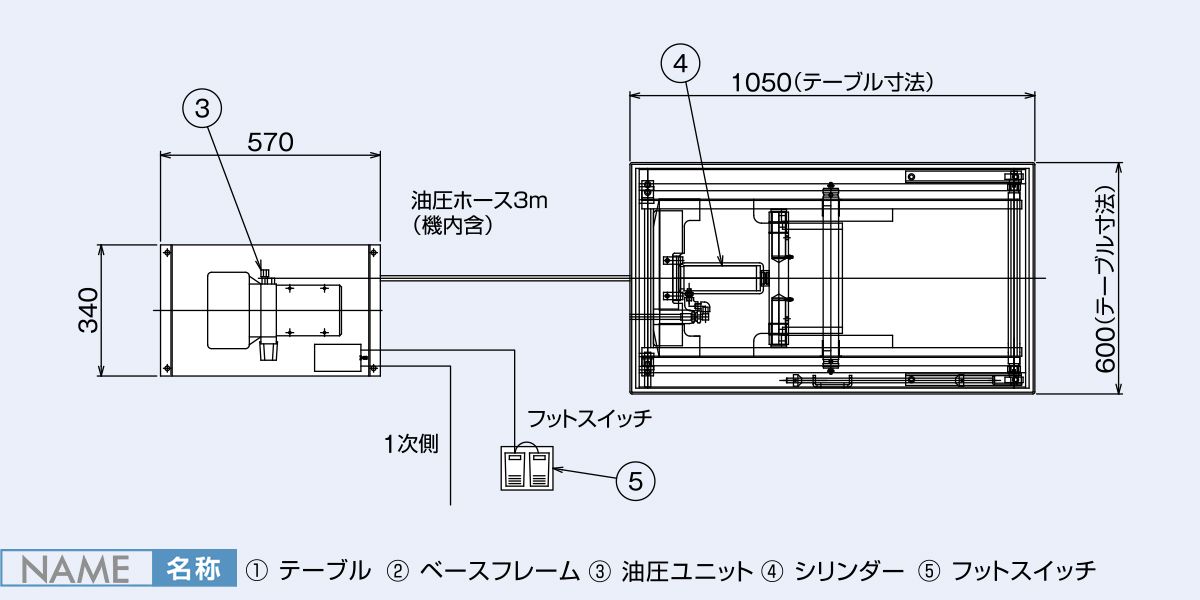

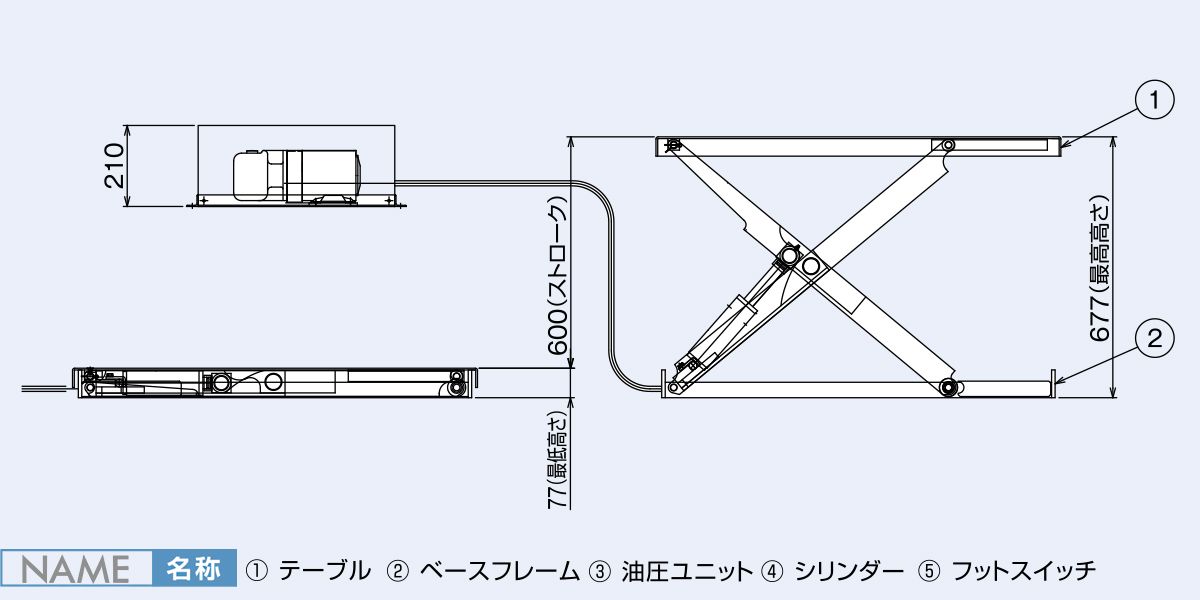

■図面
■仕様
| 型式 | THL-0506 |
|---|---|
| 積載荷重 | 500 kg |
| ストローク（mm） | 600 |
| アーム段数 | 1段 |
| 最低高さ（mm） | 77 |
| 最高高さ（mm） | 677 |
| 電 源 | 三相200V |
| モーター出力（KW） | L：0.55 H：0.55 |
| 上昇時間（Sec） 50HZ/60HZ |
L:9/8 H:5/4 |
| シリンダー | φ50×120st 1本 |
| テーブル寸法L（mm） | 1050 |
| テーブル寸法W（mm） | 600 |
| 自重目安（kg） | 170 |
| 塗装色 | MG：メジャーグリーン SG：スーパーグリーン GR：グレー |
| 操 作 | F：フットスイッチ B：2点押釦 無記号：リード線渡し |
| オプション | 3点押し釦スイッチ アンカーブラケット取付 リミットスイッチ取付 電源AC100V |
