製品説明
■コンベヤラインでの積載物の方向転換に最適です。
クリーン度が求められる施設や危険物を取扱う施設で真価を発揮します。
移載装置に合わせたコンパクト設計が可能で、追加工の容易なテーブル天板を採用しています。
■積載荷重：750kg
■ストローク：50mm
クリーン度が求められる施設や危険物を取扱う施設で真価を発揮します。
移載装置に合わせたコンパクト設計が可能で、追加工の容易なテーブル天板を採用しています。
■積載荷重：750kg
■ストローク：50mm

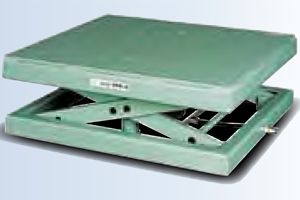

製品画像

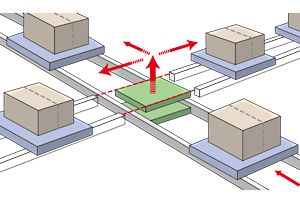

コンベヤラインでの積載物の方向転換に最適です。

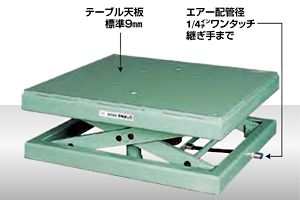

追加工の容易なテーブル天板を採用しています。
標準色：メジャーグリーン（マンセル記号2.5G6/3近似色）

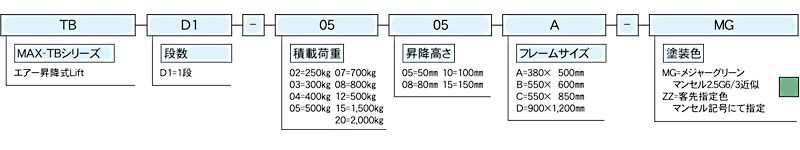

型式の選び方
TBMAX-TBシリーズ
|
- |
D1段数表示
・D1：1段 |
- |
07積載荷重
・07：700kg |
- |
05昇降高さ
・05：50mm |
- |
Bフレームサイズ
・B：550×600mm |
- |
MG塗装色
・MG：メジャーグリーン マンセル2.5G6/3近似 ・ZZ：客先指定色 マンセル記号にて指定 |
仕様

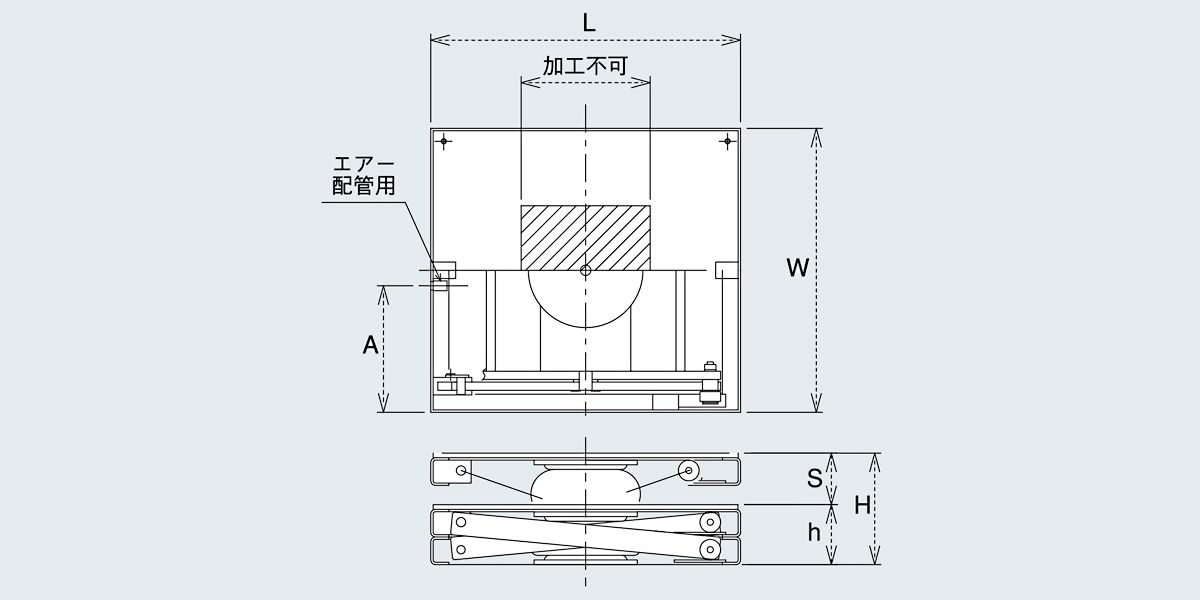

■図面

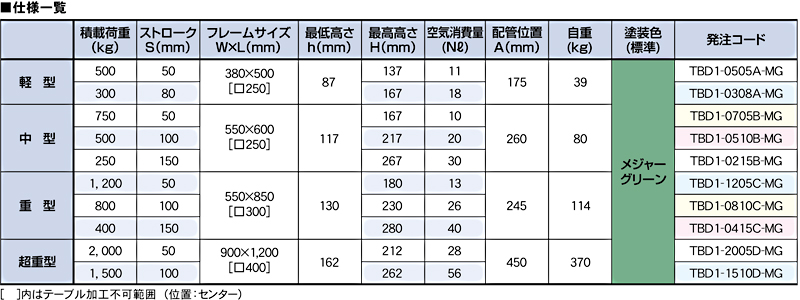

■仕様
| 型式 | TBD1-0705B-MG |
|---|---|
| 発注コード | TBD1-0705B-MG |
| 積載荷重（kg） | 750 |
| ストローク S（mm） |
50 |
| フレームサイズ W×L（mm） |
550×600 [□250] |
| 最低高さ h（mm） |
117 |
| 最低高さ H（mm） |
167 |
| 空気消費量（Nℓ） | 10 |
| 配管位置 A（mm） |
260 |
| 自重（kg） | 80 |
| 塗装色 | メジャーグリーン マンセル2.5G6/3近似 |

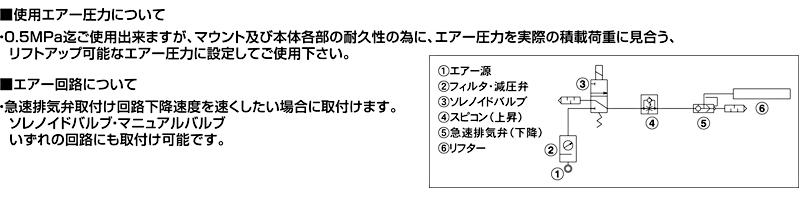

■その他
ダウンロード
TBD1-0705B-MG
